350 8 Programmieren: Zyklen
8.7 Zyklen zur K
o
or
dinat
en-Umr
ec
h
nung

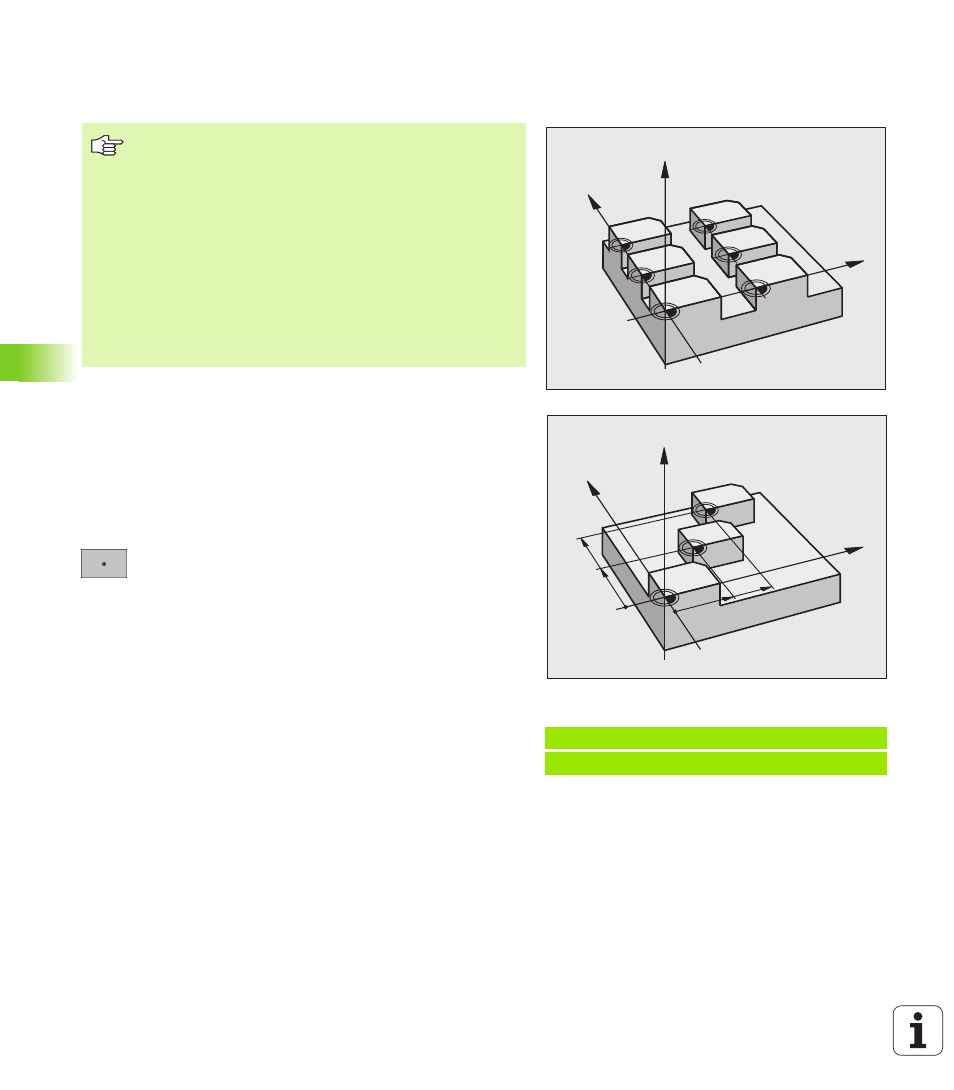

NULLPUNKT-Verschiebung mit Nullpunkt-
Tabellen (Zyklus 7)
Anwendung
Nullpunkt-Tabellen setzen Sie z.B. ein bei
„ häufig wiederkehrenden Bearbeitungsgängen an verschiedenen
Werkstück-Positionen oder
„ häufiger Verwendung derselben Nullpunktverschiebung
Innerhalb eines Programms können Sie Nullpunkte sowohl direkt in
der Zyklus-Definition programmieren als auch aus einer Nullpunkt-
Tabelle heraus aufrufen.
 Verschiebung : Nummer des Nullpunktes aus der
Nullpunkt-Tabelle oder einen Q-Parameter eingeben;
Wenn Sie einen Q-Parameter eingeben, dann aktiviert
die TNC die Nullpunkt-Nummer, die im Q-Parameter
steht
Rücksetzen
„ Aus der Nullpunkt-Tabelle Verschiebung zu den Koordinaten
X=0; Y=0 etc. aufrufen
„ Verschiebung zu den Koordinaten X=0; Y=0 etc. direkt mit einer
Zyklus-Definition aufrufen Beispiel: NC-Sätze
77 CYCL DEF 7.0 NULLPUNKT
78 CYCL DEF 7.1 #5
N 0
N 2
N 4
N 1
N 3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
Welche Nullpunkt-Tabelle verwendet wird, ist von der
Betriebart abhängig bzw. wählbar:
„ Programmlauf-Betriebsarten: Tabelle „zeroshift.d“
„ Betriebsart Programm-Test: Tabelle „simzeroshift.d“
Nullpunkte aus der Nullpunkt-Tabelle beziehen sich auf
den aktuellen Bezugspunkt.
Die Koordinaten-Werte aus Nullpunkt-Tabellen sind
ausschließlich absolut wirksam.
Neue Zeilen können Sie nur am Tabellen-Ende einfügen.
Wenn Sie weitere Nullpunkt-Tabellen erstellen, muss der
Dateinamen mit einem Buchstaben beginnen.
