HEIDENHAIN TNC 620 319
8.5 SL
-Zyklen
ZYLINDER-MANTEL (Zyklus 27, Software-
Option 1)

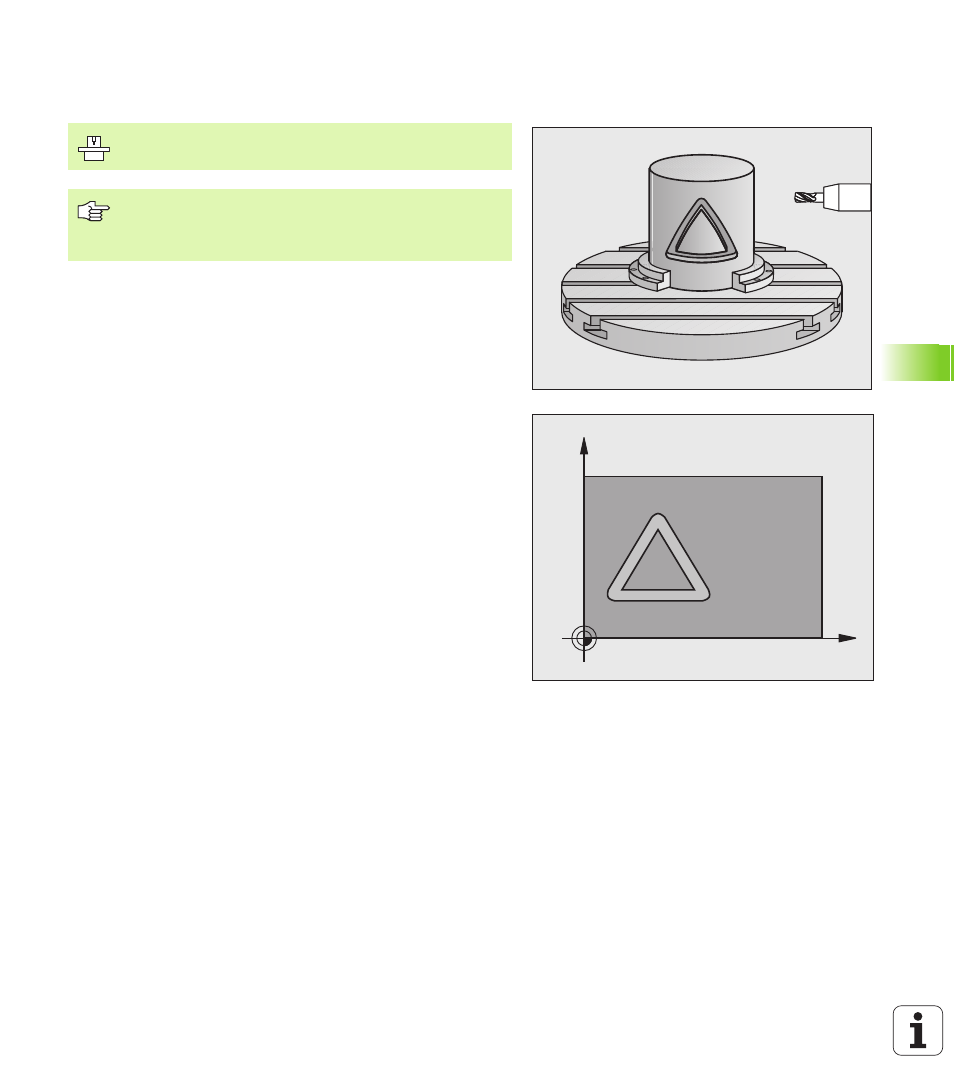

Mit diesem Zyklus können Sie eine auf der Abwicklung definierte
Kontur auf den Mantel eines Zylinders übertragen. Verwenden Sie den
Zyklus 28, wenn Sie Führungsnuten auf dem Zylinder fräsen wollen.
Die Kontur beschreiben Sie in einem Unterprogramm, das Sie über
Zyklus 14 (KONTUR) festlegen.
Im Unterprogramm beschreiben Sie die Kontur immer mit den
Koordinaten X und Y, unabhängig davon welche Drehachsen an Ihrer
Maschine vorhanden sind. Die Konturbeschreibung ist somit
unabhängig von Ihrer Maschinenkonfiguration. Als Bahnfunktionen
stehen L, CHF, CR, RND und CT zur Verfügung.
Die Angaben für die Winkelachse (X-Koordinaten) können Sie
wahlweise in Grad oder in mm (Inch) eingeben (bei der Zyklus-
Definition über Q17 festlegen).
1 Die TNC positioniert das Werkzeug über den Einstichpunkt; dabei
wird das Schlichtaufmaß Seite berücksichtigt
2 In der ersten Zustell-Tiefe fräst das Werkzeug mit dem
Fräsvorschub Q12 entlang der programmierten Kontur
3 Am Konturende fährt die TNC das Werkzeug auf
Sicherheitsabstand und zurück zum Einstichpunkt;
4 Die Schritte 1 bis 3 wiederholen sich, bis die programmierte
Frästiefe Q1 erreicht ist
5 Anschließend fährt das Werkzeug auf Sicherheitsabstand
X
Y
Maschine und TNC müssen vom Maschinenhersteller
vorbereitet sein.
Beachten Sie vor dem Programmieren:
Programmvorgaben für Zyklen zur Zylinder-
Mantelbearbeitung (siehe Seite 318)
