332 8 Programmieren: Zyklen
8.5 SL
-Zyklen

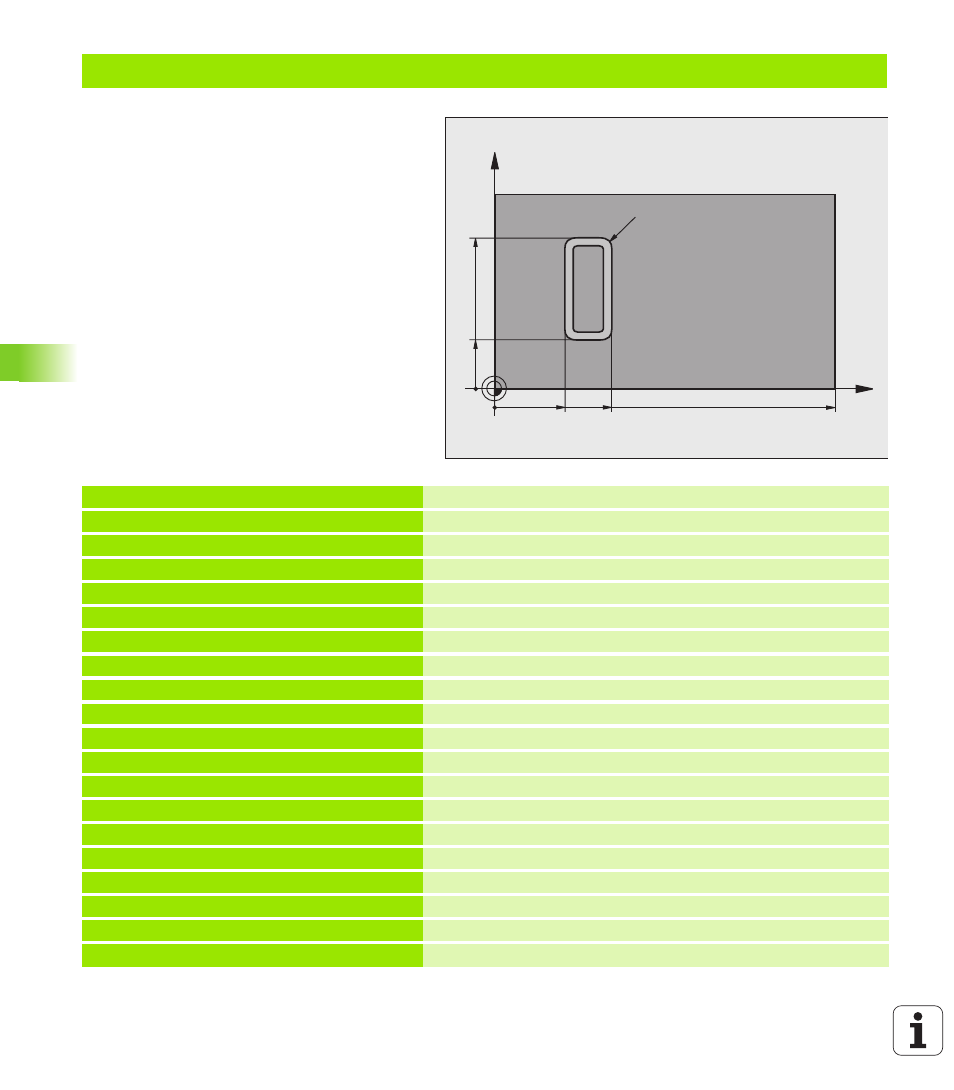

Beispiel: Zylinder-Mantel mit Zyklus 28
Hinweis:
„ Zylinder mittig auf Rundtisch aufgespannt.
„ Bezugspunkt liegt in der Rundtisch-Mitte
0 BEGIN PGM C27 MM
1 TOOL CALL 1 Y S2000 Werkzeug-Aufruf, Werkzeug-Achse Y
2 L X+250 R0 FMAX Werkzeug freifahren
3 L X+0 R0 FMAX Werkzeug auf Rundtisch-Mitte positionieren
4 CYCL DEF 14.0 KONTUR Kontur-Unterprogramm festlegen
5 CYCL DEF 14.1 KONTURLABEL 1
6 CYCL DEF 28 ZYLINDER-MANTEL Bearbeitungs-Parameter festlegen
Q1=-7 ;FRAESTIEFE
Q3=+0 ;AUFMASS SEITE
Q6=2 ;SICHERHEITS-ABST.
Q10=-4 ;ZUSTELL-TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q12=250 ;VORSCHUB FRAESEN
Q16=25 ;RADIUS
Q17=1 ;BEMASSUNGSART
Q20=10 ;NUTBREITE
Q21=0.02 ;TOLERANZ Nachbearbeitung aktiv
7 L C+0 R0 FMAX M3 Rundtisch vorpositionieren
8 CYCL CALL Zyklus-Aufruf
9 L Y+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende
X
Y
157
60
30
20
R7
.5
50
