HEIDENHAIN TNC 620 281
8.3 Zyklen zum F
räsen v
on
T
a
sc
hen, Zapf
en und Nut
e
n KREISTASCHE (Zyklus 5)
Die Zyklen 1, 2, 3, 4, 5, 17, 18 befinden sich in der Zyklen-Gruppe
Sonder-Zyklen. Wählen Sie hier, in der zweiten Softkey-Leiste, den
Softkey OLD CYCLS.

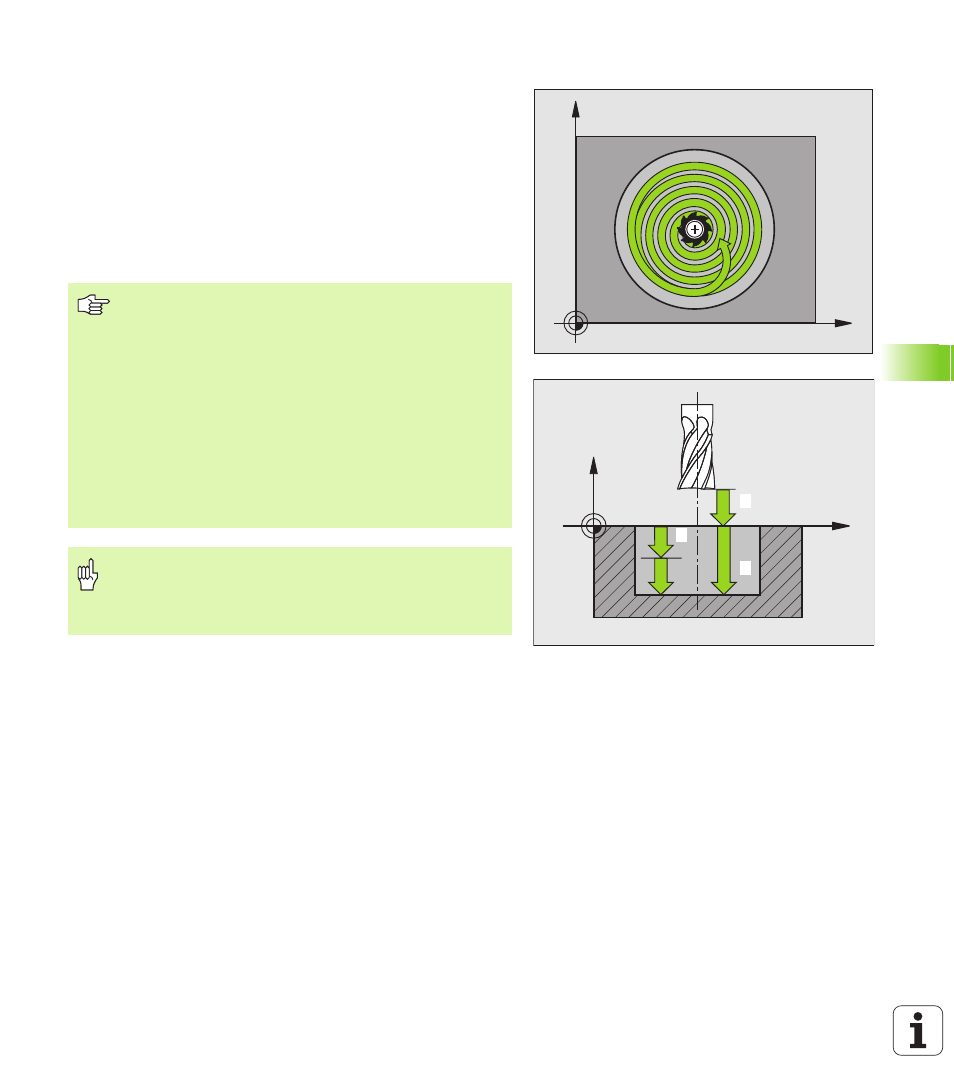

1 Das Werkzeug sticht an der Startposition (Taschenmitte) in das
Werkstück ein und fährt auf die erste Zustell-Tiefe
2 Anschließend beschreibt das Werkzeug mit dem Vorschub F die
im Bild rechts gezeigte spiralförmige Bahn; zur seitlichen
Zustellung k, siehe „TASCHENFRAESEN (Zyklus 4)”, Seite 275
3 Dieser Vorgang wiederholt sich, bis die Tiefe erreicht ist
4 Am Ende fährt die TNC das Werkzeug auf die Startposition zurück
X
Y
X
Z
1
2
3
Beachten Sie vor dem Programmieren
Fräser mit einem über Mitte schneidenden Stirnzahn
verwenden (DIN 844) oder Vorbohren in der
Taschenmitte.
Vorpositionieren über Taschenmitte mit Radiuskorrektur
R0.
Positionier-Satz auf den Startpunkt in der Spindelachse
(Sicherheits-Abstand über Werkstück-Oberfläche)
programmieren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Wenn Sie die Tiefe = 0
programmieren, dann führt die TNC den Zyklus nicht aus.
Mit dem Maschinen-Parameter displayDepthErr stellen
Sie ein, ob die TNC bei der Eingabe einer positiven Tiefe
eine Fehlermeldung ausgeben soll (on) oder nicht (off).
Achtung Kollisionsgefahr!
