8 Programmieren: Zyklen
8.6 Zyklen zum Abz
e
ilen
Bei windschiefen Flächen Hauptbewegungs-Richtung (von Punkt
1
nach Punkt
2
) senkrecht zur Richtung der stärksten Neigung legen
Startpunkt 1. Achse
Q225 (absolut): Startpunkt-
Koordinate der abzuzeilenden Fläche in der
Hauptachse der Bearbeitungsebene
Startpunkt 2. Achse
Q226 (absolut): Startpunkt-
Koordinate der abzuzeilenden Fläche in der
Nebenachse der Bearbeitungsebene
Startpunkt 3. Achse
Q227 (absolut): Startpunkt-Ko-
ordinate der abzuzeilenden Fläche in der
Spindelachse
2. Punkt 1. Achse
Q228 (absolut): Endpunkt-
Koordinate der abzuzeilenden Fläche in der
Hauptachse der Bearbeitungsebene
2. Punkt 2. Achse
Q229 (absolut): Endpunkt-
Koordinate der abzuzeilenden Fläche in der
Nebenachse der Bearbeitungsebene
2. Punkt 3. Achse
Q230 (absolut): Endpunkt-
Koordinate der abzuzeilenden Fläche in der
Spindelachse
3. Punkt 1. Achse
Q231 (absolut): Koordinate des
Punktes
3
in der Hauptachse der Bearbeitungsebene
3. Punkt 2. Achse
Q232 (absolut): Koordinate des
Punktes
3
in der Nebenachse der Bearbeitungsebene
3. Punkt 3. Achse
Q233 (absolut): Koordinate des
Punktes
3
in der Spindelachse
Beachten Sie vor dem Programmieren
Die TNC positioniert das Werkzeug von der aktuellen
Position mit einer 3D-Geradenbewegung auf den
Startpunkt
1
. Werkzeug so vorpositionieren, dass keine
Kollision mit dem Werkstück oder Spannmitteln erfolgen
kann.
Die TNC fährt das Werkzeug mit Radiuskorrektur R0
zwischen den eingegebenen Positionen
Ggf. Fräser mit einem über Mitte schneidenden Stirnzahn
verwenden (DIN 844).

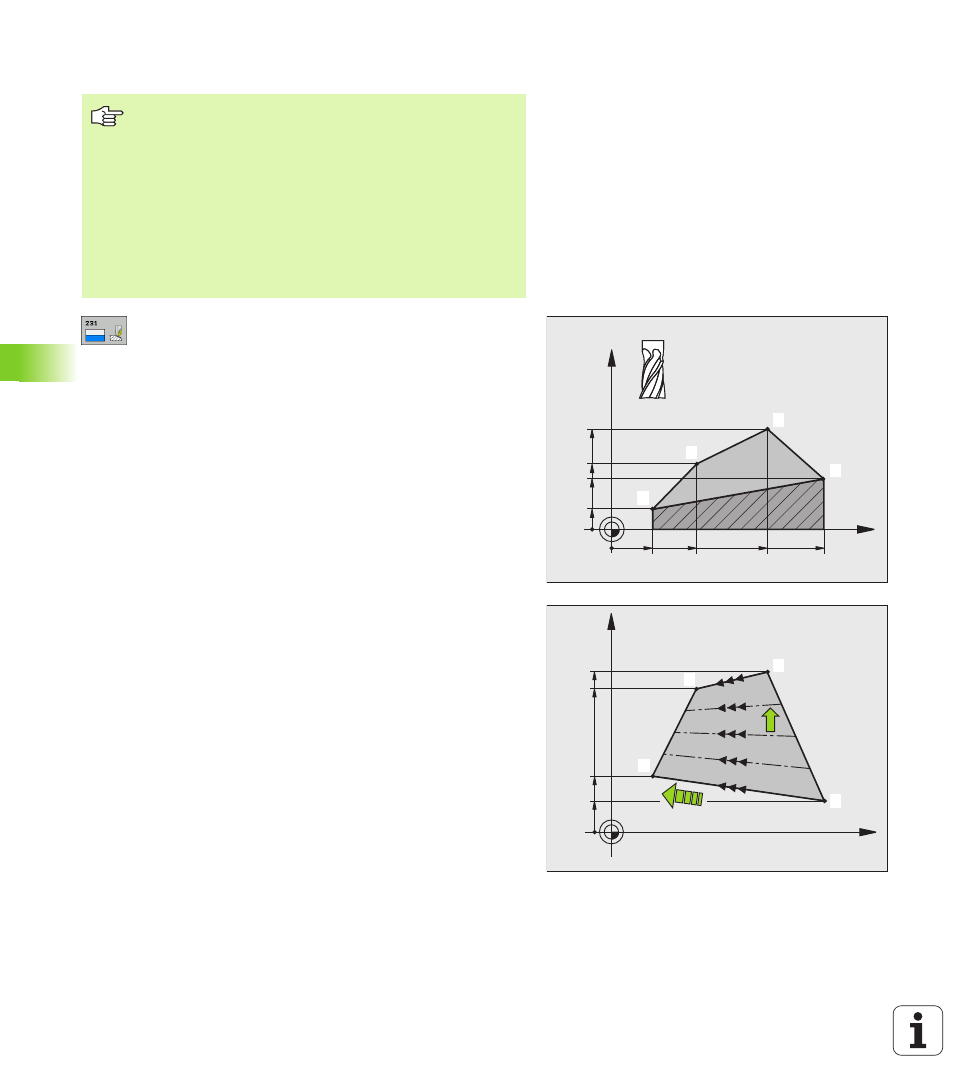

X
Z
Q236
Q233
Q227
Q230
Q228
Q225
Q234
Q231
1
4
2
3
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
1
2
3
4
