HEIDENHAIN TNC 620 65
2.5 Bearbeit
ungsebene sc
hw
enk
e
n (Sof
tw
ar
e-Option 1)

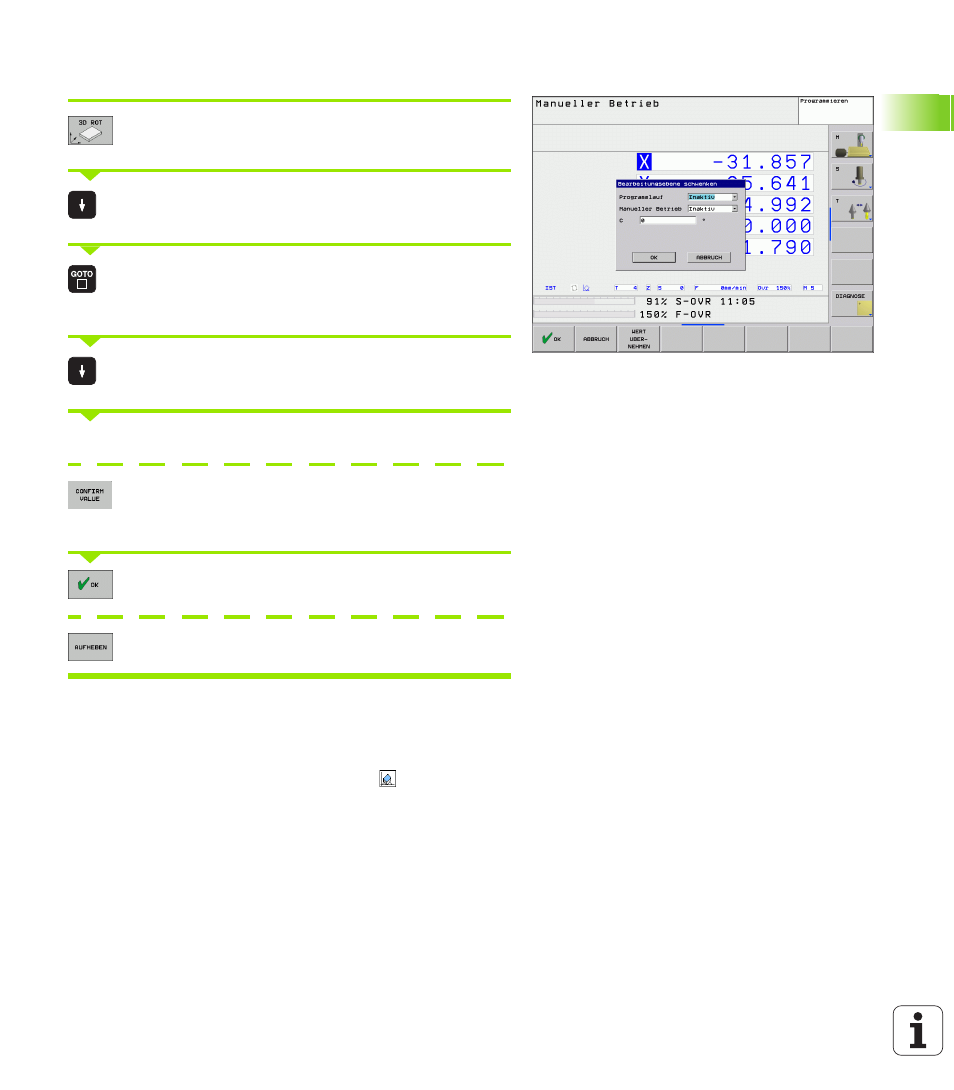

Manuelles Schwenken aktivieren
Manuelles Schwenken wählen: Softkey 3D ROT
drücken
Hellfeld per Pfeiltaste auf Menüpunkt Manueller
Betrieb
positionieren
Auswahlmenü mit der Taste GOTO aufklappen und
mit Pfeiltaste den Menüpunkt Aktiv wählen, mit
Taste ENT übernehmen
Hellfeld per Pfeiltaste auf gewünschte Drehachse
positionieren
Schwenkwinkel eingeben, oder
Aktuelle REF-Position der aktiven Drehachsen
übernehmen: Softkey WERT ÜBERNEHMEN
drücken
Eingabe beenden: Softkey OK drücken
Eingabe abbrechen: Softkey ABBRUCH drücken
Zum Deaktivieren setzen Sie im Menü Bearbeitungsebene
schwenken die gewünschten Betriebsarten auf Inaktiv.
Wenn die Funktion Bearbeitungsebene schwenken aktiv ist und die
TNC die Maschinenachsen entsprechend der geschwenkten Achsen
verfährt, blendet die Status-Anzeige das Symbol
ein.
Falls Sie die Funktion Bearbeitungsebene schwenken für die
Betriebsart Programmlauf auf Aktiv setzen, gilt der im Menü
eingetragene Schwenkwinkel ab dem ersten Satz des
abzuarbeitenden Bearbeitungs-Programms. Verwenden Sie im
Bearbeitungs-Programm den Zyklus 19 BEARBEITUNGSEBENE, sind die
dort definierten Winkelwerte wirksam. Im Menü eingetragene
Winkelwerte überschreibt die TNC dann mit den Werten aus dem
Zyklus 19.
