310 8 Programmieren: Zyklen
8.5 SL
-Zyklen

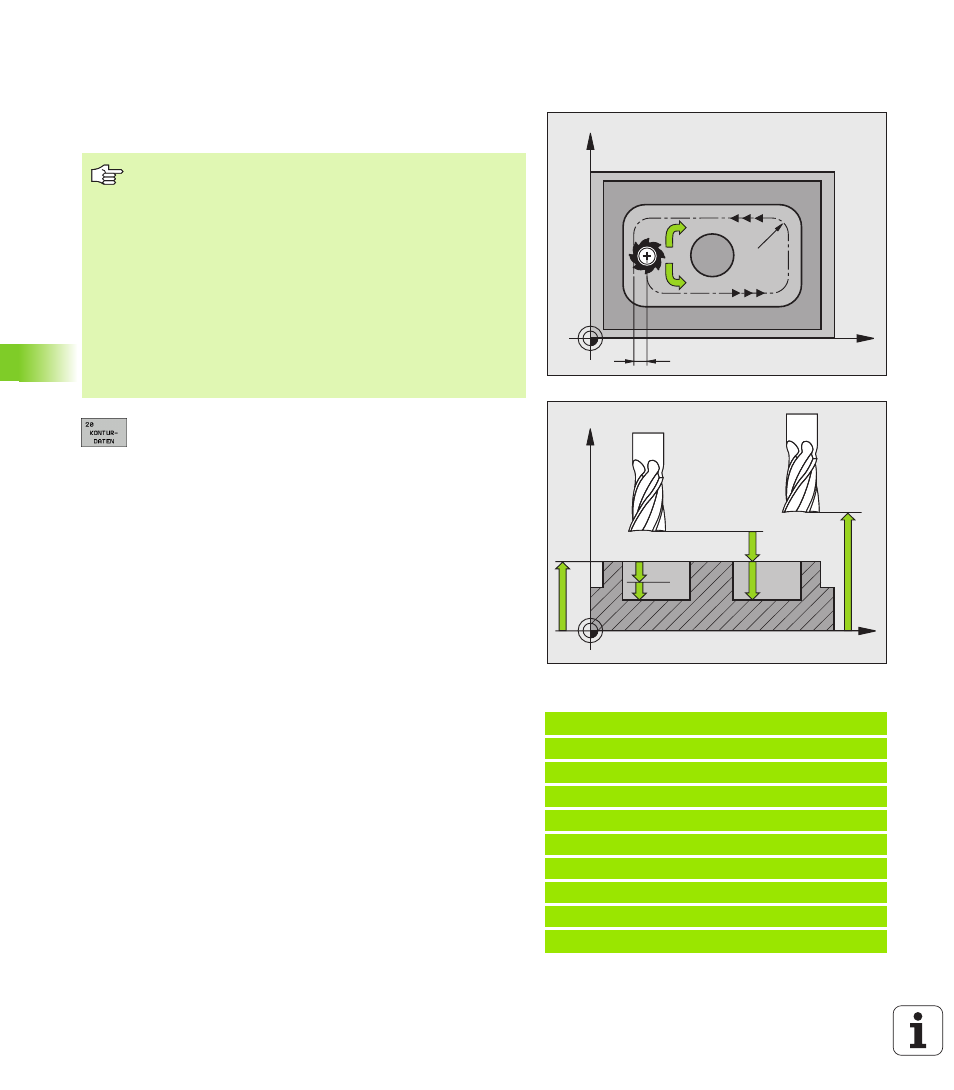

KONTUR-DATEN (Zyklus 20, Software-Option
Advanced programming features)
In Zyklus 20 geben Sie Bearbeitungs-Informationen für die
Unterprogramme mit den Teilkonturen an.
 Frästiefe Q1 (inkremental): Abstand
Werkstückoberfläche – Taschengrund.
 Bahn-Überlappung Faktor Q2: Q2 x Werkzeug-Radius
ergibt die seitliche Zustellung k.
 Schlichtaufmaß Seite Q3 (inkremental): Schlicht-
Aufmaß in der Bearbeitungs-Ebene.
 Schlichtaufmaß Tiefe Q4 (inkremental): Schlicht-
Aufmaß für die Tiefe.
 Koordinate Werkstück-Oberfläche Q5 (absolut):
Absolute Koordinate der Werkstück-Oberfläche
 Sicherheits-Abstand Q6 (inkremental): Abstand
zwischen Werkzeug-Stirnfläche und Werkstück-
Oberfläche
 Sichere Höhe Q7 (absolut): Absolute Höhe, in der
keine Kollision mit dem Werkstück erfolgen kann (für
Zwischenpositionierung und Rückzug am Zyklus-
Ende)
 Innen-Rundungsradius Q8: Verrundungs-Radius an
Innen-„Ecken“; Eingegebener Wert bezieht sich auf
die Werkzeug-Mittelpunktsbahn
 Drehsinn? Uhrzeigersinn = -1 Q9: Bearbeitungs-
Richtung für Taschen
„ iQ9 = -1 Gegenlauf für Tasche und Insel
„ Q9 = +1 Gleichlauf für Tasche und Insel
Beispiel: NC-Sätze
57 CYCL DEF 20 KONTUR-DATEN
Q1=-20 ;FRAESTIEFE
Q2=1 ;BAHN-UEBERLAPPUNG
Q3=+0.2 ;AUFMASS SEITE
Q4=+0.1 ;AUFMASS TIEFE
Q5=+30 ;KOOR. OBERFLAECHE
Q6=2 ;SICHERHEITS-ABST.
Q7=+80 ;SICHERE HOEHE
Q8=0.5 ;RUNDUNGSRADIUS
Q9=+1 ;DREHSINN
X
Y
k
Q9=+1
Q8
Q9=–1
X
Z
Q6
Q7
Q1
Q10
Q5
Beachten Sie vor dem Programmieren
Zyklus 20 ist DEF-Aktiv, das heißt Zyklus 20 ist ab seiner
Definition im Bearbeitungs-Programm aktiv.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Wenn Sie die Tiefe = 0
programmieren, dann führt die TNC den jeweiligen Zyklus
auf Tiefe 0 aus.
Die in Zyklus 20 angegebenen Bearbeitungs-
Informationen gelten für die Zyklen 21 bis 24.
Wenn Sie SL-Zyklen in Q-Parameter-Programmen
anwenden, dann dürfen Sie die Parameter Q1 bis Q20
nicht als Programm-Parameter benutzen.
