HEIDENHAIN TNC 620 283
8.3 Zyklen zum F
räsen v
on
T
a
sc
hen, Zapf
en und Nut
e

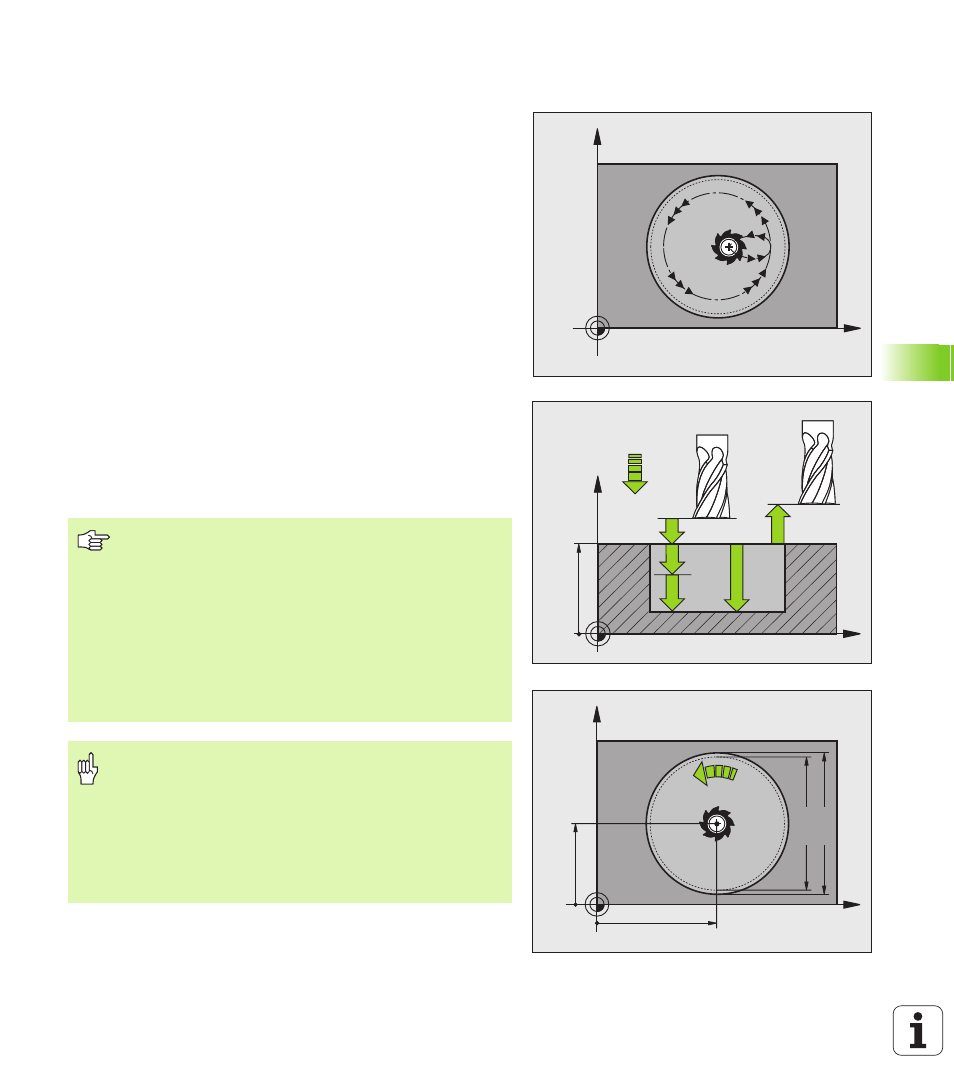

n KREISTASCHE SCHLICHTEN (Zyklus 214, Software-
Option Advanced programming features)
1 Die TNC fährt das Werkzeug automatisch in der Spindelachse auf
den Sicherheits-Abstand, oder – falls eingegeben – auf den
2. Sicherheits-Abstand und anschließend in die Taschenmittte
2 Von der Taschenmitte aus fährt das Werkzeug in der
Bearbeitungsebene auf den Startpunkt der Bearbeitung. Die TNC
berücksichtigt für die Berechnung des Startpunkts den Rohteil-
Durchmesser und den Werkzeug-Radius. Falls Sie den Rohteil-
Durchmesser mit 0 eingeben, sticht die TNC in der Taschenmitte
ein
3 Falls das Werkzeug auf dem 2. Sicherheits-Abstand steht, fährt die
TNC das Werkzeug im Eilgang FMAX auf den Sicherheits-Abstand
und von dort mit dem Vorschub Tiefenzustellung auf die erste
Zustell-Tiefe
4 Anschließend fährt das Werkzeug tangential an die Fertigteilkontur
und fräst im Gleichlauf einen Umlauf
5 Danach fährt das Werkzeug tangential von der Kontur zurück zum
Startpunkt in der Bearbeitungsebene
6 Dieser Vorgang (3 bis 5) wiederholt sich, bis die programmierte
Tiefe erreicht ist
7 Am Ende des Zyklus fährt die TNC das Werkzeug mit FMAX auf
den Sicherheits-Abstand oder – falls eingegeben – auf den
2. Sicherheits-Abstand und anschließend in die Mitte der Tasche
(Endposition = Startposition)
X
Y
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
X
Y
Q222
Q217
Q216
Q207
Q223
Beachten Sie vor dem Programmieren
Die TNC positioniert das Werkzeug in der Werkzeug-
Achse und in der Bearbeitungsebene automatisch vor.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Wenn Sie die Tiefe = 0
programmieren, dann führt die TNC den Zyklus nicht aus.
Wenn Sie die Tasche aus dem Vollen heraus schlichten
wollen, dann verwenden Sie einen Fräser mit einem über
Mitte schneidenden Stirnzahn (DIN 844) und geben einen
kleinen Vorschub Tiefenzustellung ein.
Mit dem Maschinen-Parameter displayDepthErr stellen
Sie ein, ob die TNC bei der Eingabe einer positiven Tiefe
eine Fehlermeldung ausgeben soll (on) oder nicht (off).
Achtung Kollisionsgefahr!
Beachten Sie, dass die TNC bei positiv eingegebener
Tiefe die Berechnung der Vorposition umkehrt. Das
Werkzeug fährt also in der Werkzeug-Achse mit Eilgang
auf Sicherheits-Abstand unter die Werkstück-Oberfläche!
