HEIDENHAIN TNC 620 (340 56x-02) Cycle programming - Handbuch (Seite 134)

134 Bearbeitungszyklen: Taschenfräsen / Zapfenfräsen / Nutenfräsen
5.3 KREIS
T
A
SCHE (Zyklus 252, DIN/ISO: G252, Sof
tw
a
re
-Option A
d
v
a
nced
pr
ogr
a
mming f
eat
ur
es)

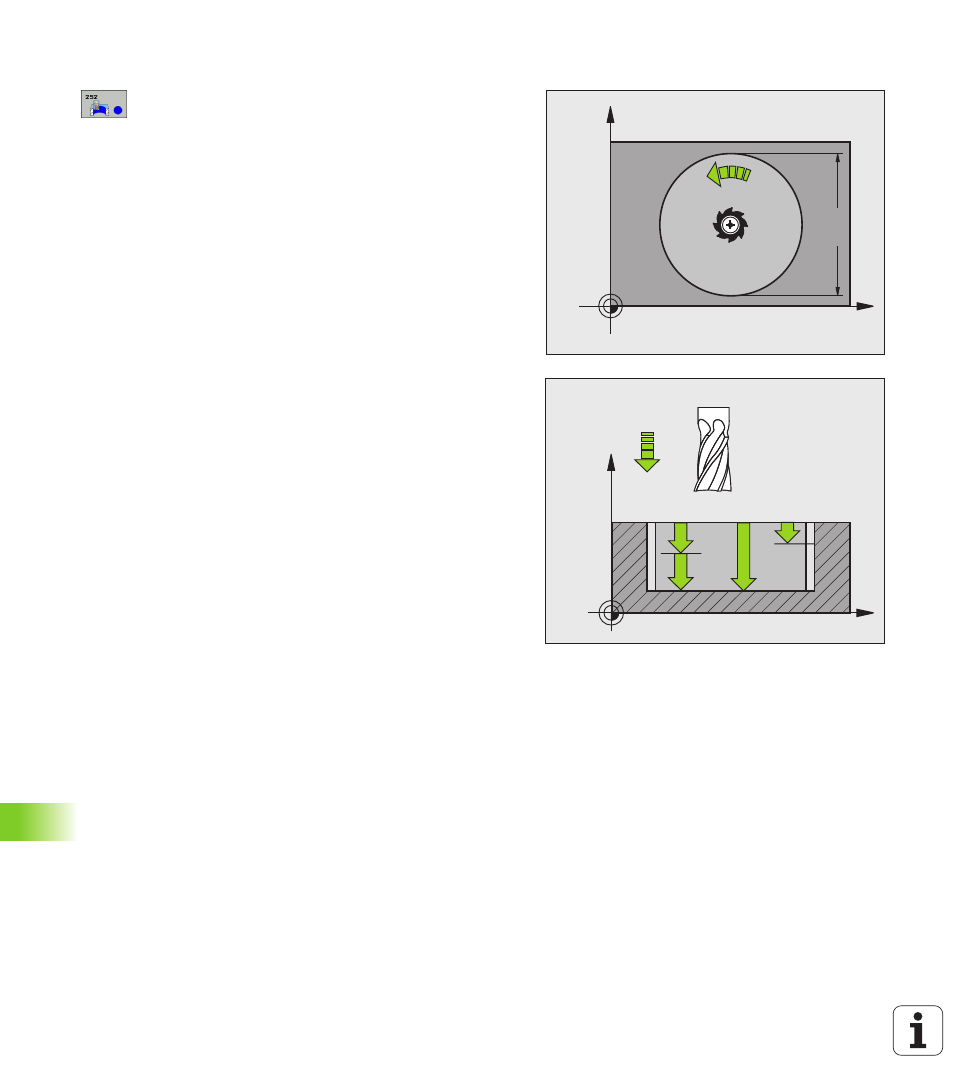

Zyklusparameter
U Bearbeitungs-Umfang (0/1/2) Q215: Bearbeitungs-
Umfang festlegen:
0: Schruppen und Schlichten
1: Nur Schruppen
2: Nur Schlichten
Schlichten Seite und Schlichten Tiefe werden nur
ausgeführt, wenn das jeweilige Schlichtaufmaß
(Q368, Q369) definiert ist
U Kreisdurchmesser Q223: Durchmesser der fertig
bearbeiteten Tasche. Eingabebereich 0 bis
99999,9999
U Schlichtaufmaß Seite Q368 (inkremental): Schlicht-
Aufmaß in der Bearbeitungs-Ebene. Eingabebereich 0
bis 99999,9999
U Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,999 alternativ FAUTO, FU, FZ
U Fräsart Q351: Art der Fräsbearbeitung bei M3:
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
U Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Taschengrund. Eingabebereich -
99999,9999 bis 99999,9999
U Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird; Wert größer 0
eingeben. Eingabebereich 0 bis 99999,9999
U Schlichtaufmaß Tiefe Q369 (inkremental): Schlicht-
Aufmaß für die Tiefe. Eingabebereich 0 bis
99999,9999
U Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Fahren
auf Tiefe in mm/min. Eingabebereich 0 bis 99999,999
alternativ FAUTO, FU, FZ
U Zustellung Schlichten Q338 (inkremental): Maß, um
welches das Werkzeug in der Spindelachse beim
Schlichten zugestellt wird. Q338=0: Schlichten in
einer Zustellung. Eingabebereich 0 bis 99999,9999
X
Y
Q207
Q223
X
Z
Q201
Q206
Q202
Q338
