HEIDENHAIN TNC 620
297

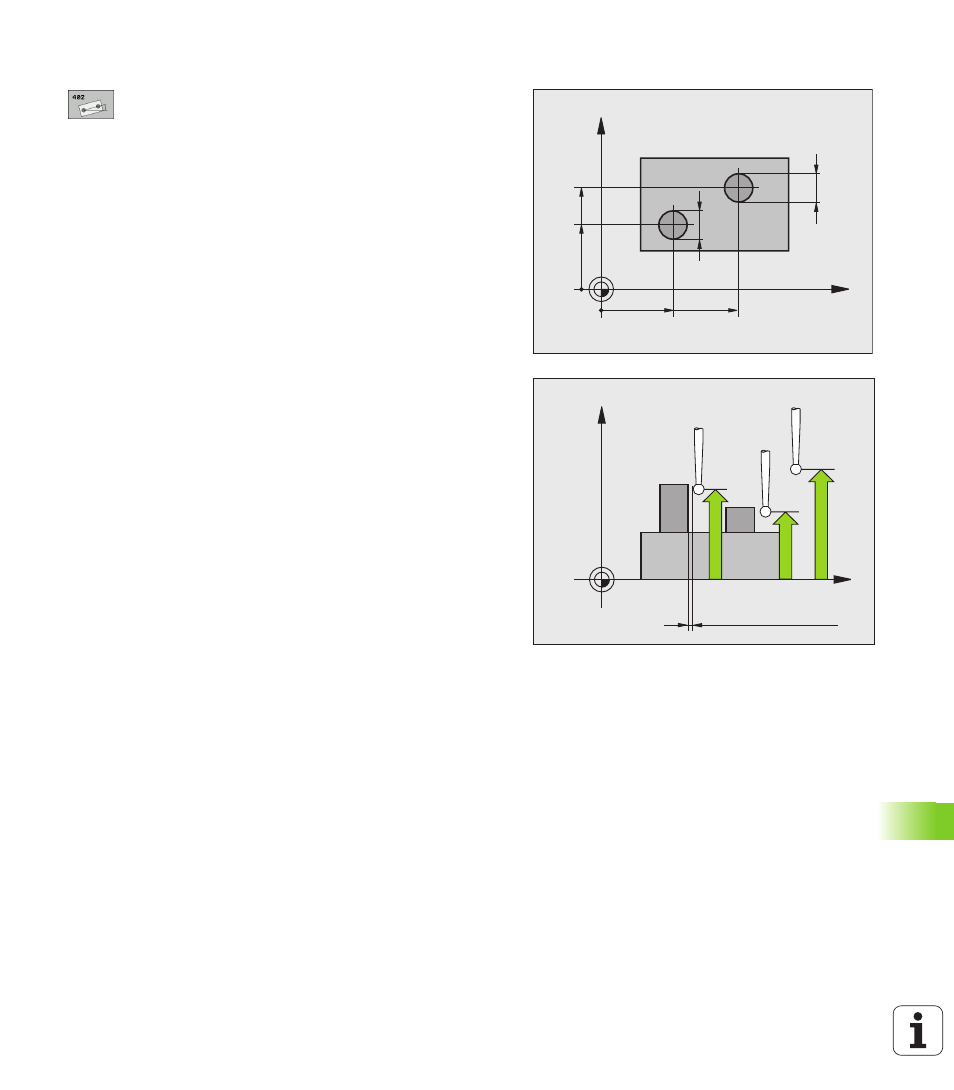

14.4 GRUNDDREHUNG über zw
ei Zapf
en (Zyklus 402, DIN/ISO: G402)
Zyklusparameter
U
1. Zapfen: Mitte 1. Achse (absolut): Mittelpunkt des
ersten Zapfens in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
U
1. Zapfen: Mitte 2. Achse Q269 (absolut):
Mittelpunkt des ersten Zapfens in der Nebenachse
der Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
U
Durchmesser Zapfen 1 Q313: Ungefährer
Durchmesser des 1. Zapfens. Wert eher zu groß
eingeben. Eingabebereich 0 bis 99999,9999
U
Messhöhe Zapfen 1 in TS-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung des Zapfens
1 erfolgen soll. Eingabebereich -99999,9999 bis
99999,9999
U
2. Zapfen: Mitte 1. Achse Q270 (absolut):
Mittelpunkt des zweiten Zapfens in der Hauptachse
der Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
U
2. Zapfen: Mitte 2. Achse Q271 (absolut):
Mittelpunkt des zweiten Zapfens in der Nebenachse
der Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
U
Durchmesser Zapfen 2 Q314: Ungefährer
Durchmesser des 2. Zapfens. Wert eher zu groß
eingeben. Eingabebereich 0 bis 99999,9999
U
Messhöhe Zapfen 2 in TS-Achse Q315 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung des Zapfens
2 erfolgen soll. Eingabebereich -99999,9999 bis
99999,9999
U
Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
U
Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
X
Y
Q271
Q269
Q268
Q270
Q313
Q314
X
Z
Q261
Q260
Q315
SET_UP(TCHPROBE.TP)
+
Q320
