HEIDENHAIN TNC 620 (340 56x-02) Cycle programming Benutzerhandbuch
Seite 145
HEIDENHAIN TNC 620
145
5.5 RUNDE NUT (Zyklus 254, DIN/ISO: G254, Sof
tw
a
re
-Option A
d
v
a
nced
pr
ogr
a
mming f
eat
ur
es)
U

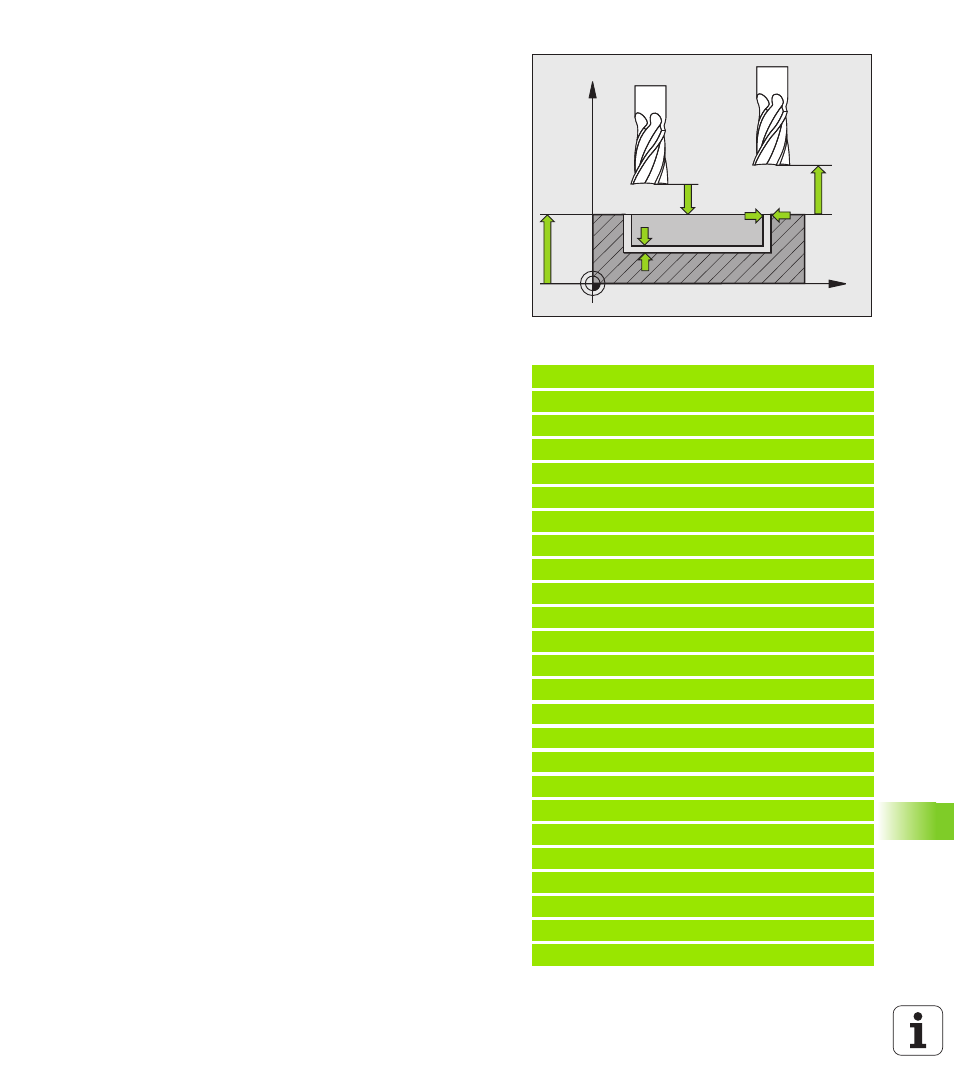

Sicherheits-Abstand
Q200 (inkremental): Abstand
zwischen Werkzeug-Stirnfläche und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
U
Koordinate Werkstück-Oberfläche
Q203 (absolut):
Absolute Koordinate der Werkstück-Oberfläche.
Eingabebereich -99999,9999 bis 99999,9999
U
2. Sicherheits-Abstand
Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
U
Eintauchstrategie
Q366: Art der Eintauchstrategie:
0 = senkrecht eintauchen. Unabhängig vom in der
Werkzeug-Tabelle definierten Eintauchwinkel
ANGLE
taucht die TNC senkrecht ein
1 = helixförmig eintauchen. In der Werkzeug-
Tabelle muss für das aktive Werkzeug der
Eintauchwinkel ANGLE ungleich 0 definiert sein.
Ansonsten gibt die TNC eine Fehlermeldung aus.
Nur helixförmig eintauchen, wenn genügend Platz
vorhanden ist
2 = pendelnd eintauchen. In der Werkzeug-Tabelle
muss für das aktive Werkzeug der Eintauchwinkel
ANGLE
ungleich 0 definiert sein. Ansonsten gibt die
TNC eine Fehlermeldung aus. Die TNC kann erst
dann pendelnd eintauchen, wenn die Verfahrlänge
auf dem Teilkreis mindestens den dreifachen
Werkzeug-Durchmesser beträgt
U
Vorschub Schlichten
Q385: Verfahrgeschwindigkeit
des Werkzeugs beim Seiten- und Tiefenschlichten in
mm/min. Eingabebereich 0 bis 99999,999 alternativ
FAUTO
, FU, FZ
Beispiel: NC-Sätze
8 CYCL DEF 254 RUNDE NUT
Q215=0
;BEARBEITUNGS-UMFANG
Q219=12
;NUTBREITE
Q368=0.2
;AUFMASS SEITE
Q375=80
;TEILKREIS-DURCHM.
Q367=0
;BEZUG NUTLAGE
Q216=+50
;MITTE 1. ACHSE
Q217=+50
;MITTE 2. ACHSE
Q376=+45
;STARTWINKEL
Q248=90
;OEFFNUNGSWINKEL
Q378=0
;WINKELSCHRITT
Q377=1
;ANZAHL BEARBEITUNGEN
Q207=500
;VORSCHUB FRAESEN
Q351=+1
;FRAESART
Q201=-20
;TIEFE
Q202=5
;ZUSTELL-TIEFE
Q369=0.1
;AUFMASS TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q338=5
;ZUST. SCHLICHTEN
Q200=2
;SICHERHEITS-ABST.
Q203=+0
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q366=1
;EINTAUCHEN
Q385=500
;VORSCHUB SCHLICHTEN
9 L X+50 Y+50 R0 FMAX M3 M99
X
Z
Q200
Q20
Q20
Q36
Q36
