60 Bearbeitungszyklen: Bohren
3.2 ZENTRIEREN (Zyklus 240, DIN/ISO: G240, Sof
tw
a
re
-Option A
d
v
a
nced
pr
ogr
a
mming f
eat
ur
es)

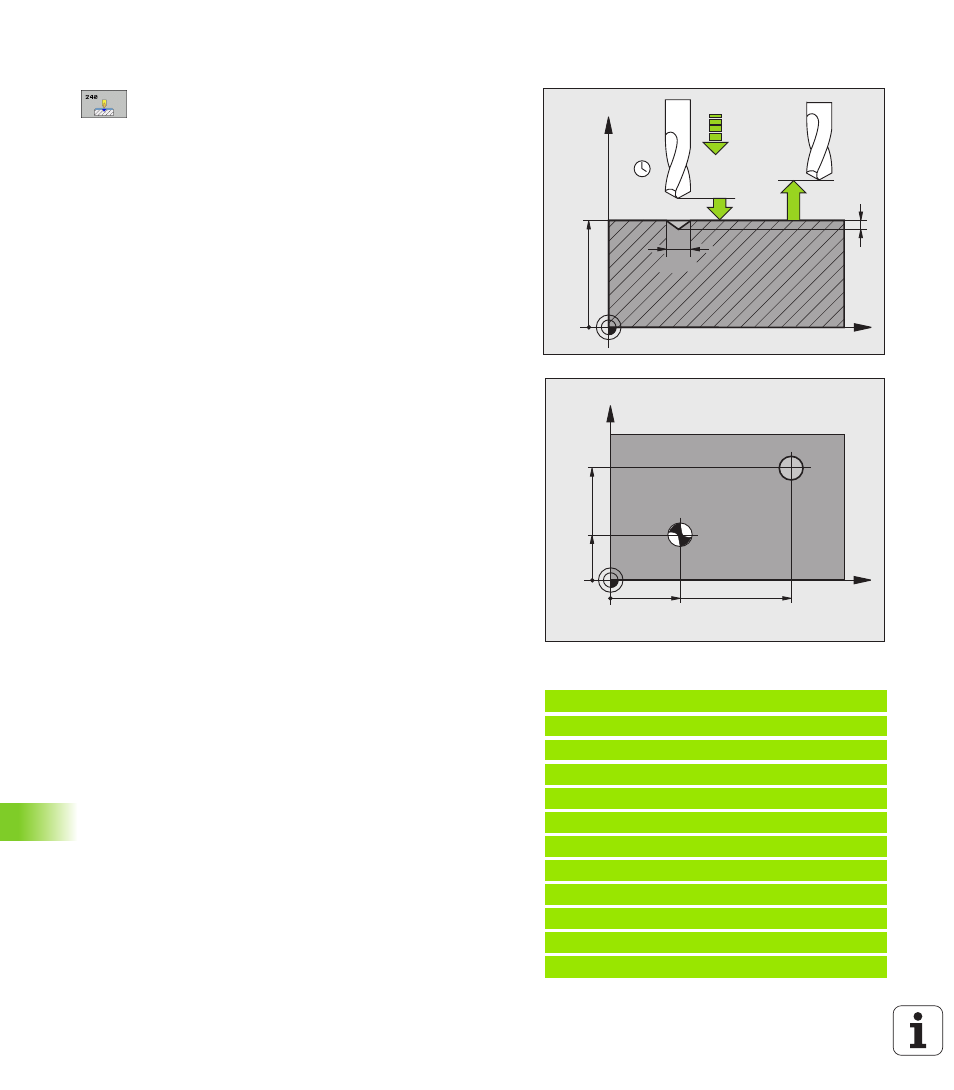

Zyklusparameter
U Sicherheits-Abstand Q200 (inkremental): Abstand
Werkzeugspitze – Werkstück-Oberfläche; Wert
positiv eingeben. Eingabebereich 0 bis 99999,9999
U Auswahl Tiefe/Durchmesser (0/1) Q343: Auswahl,
ob auf eingegebenen Durchmesser oder auf
eingegebene Tiefe zentriert werden soll. Wenn die
TNC auf den eingegebenen Durchmesser zentrieren
soll, müssen Sie den Spitzenwinkel des Werkzeugs in
der Spalte T-ANGLE der Werkzeug-Tabelle TOOL.T
definieren.
0: Auf eingegebene Tiefe zentrieren
1: Auf eingegebenen Durchmesser zentrieren
U Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Zentriergrund (Spitze des
Zentrierkegels). Nur wirksam, wenn Q343=0 definiert
ist. Eingabebereich -99999,9999 bis 99999,9999
U Durchmesser (Vorzeichen) Q344:
Zentrierdurchmesser. Nur wirksam, wenn Q343=1
definiert ist. Eingabebereich -99999,9999 bis
99999,9999
U Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Zentrieren in mm/min. Eingabebereich 0 bis
99999,999 alternativ FAUTO, FU
U Verweilzeit unten Q211: Zeit in Sekunden, die das
Werkzeug am Bohrungsgrund verweilt.
Eingabebereich 0 bis 3600,0000
U Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
U 2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
Beispiel: NC-Sätze
10 L Z+100 R0 FMAX
11 CYCL DEF 240 ZENTRIEREN
Q200=2 ;SICHERHEITS-ABST.
Q343=1 ;AUSWAHL TIEFE/DURCHM.
Q201=+0 ;TIEFE
Q344=-9 ;DURCHMESSER
Q206=250 ;VORSCHUB TIEFENZ.
Q211=0.1 ;VERWEILZEIT UNTEN
Q203=+20 ;KOOR. OBERFLAECHE
Q204=100 ;2. SICHERHEITS-ABST.
12 L X+30 Y+20 R0 FMAX M3 M99
13 L X+80 Y+50 R0 FMAX M99
X
Z
Q200
Q344
Q206
Q210
Q203
Q204
Q201
30
X
Y
20
80
50
