290 Tastsystemzyklen: Werkstückschieflagen automatisch ermitteln
14.2 GRUNDDREHUNG (Zyklus 40
0, DIN/ISO: G40
0
)
14.2 GRUNDDREHUNG (Zyklus 400,
DIN/ISO: G400)
Zyklusablauf

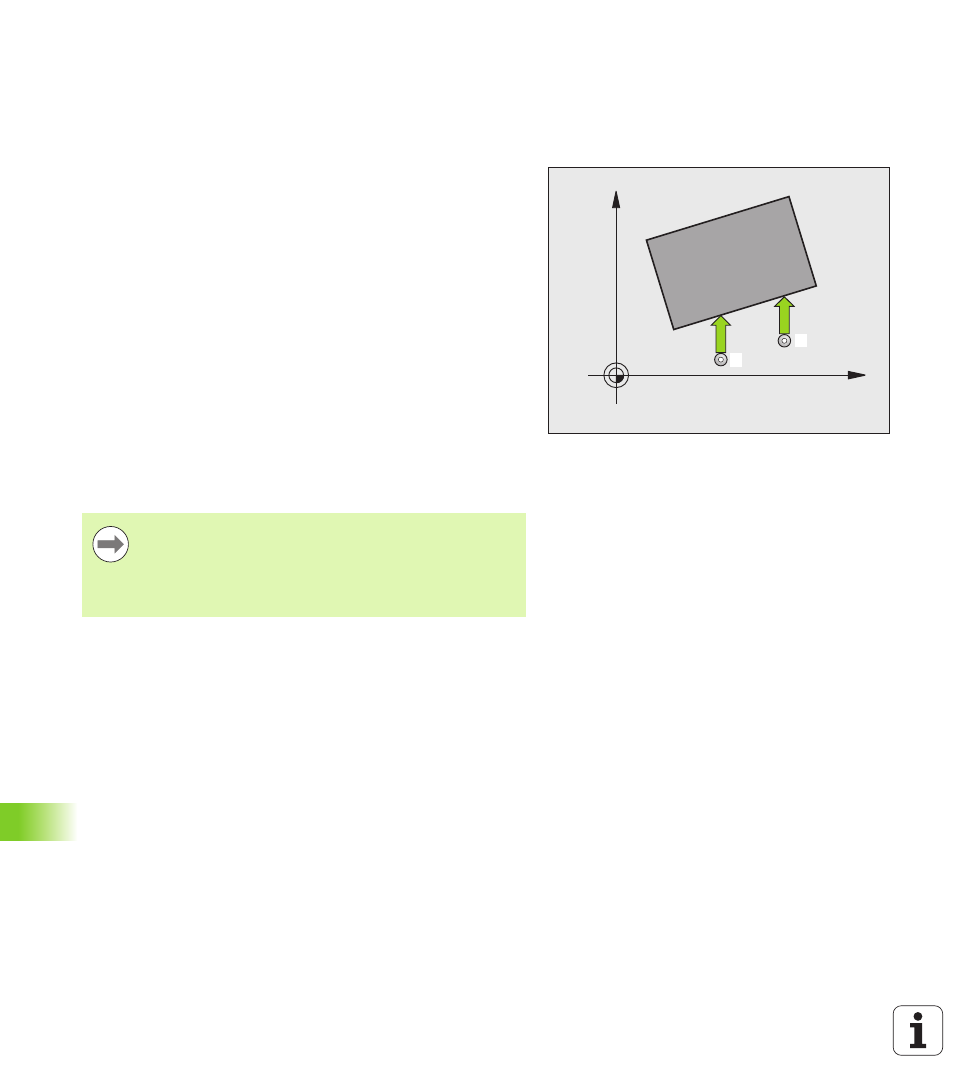

Der Tastsystem-Zyklus 400 ermittelt durch Messung zweier Punkte,
die auf einer Geraden liegen müssen, eine Werkstück-Schieflage.
Über die Funktion Grunddrehung kompensiert die TNC den
gemessenen Wert.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
Spalte FMAX) und mit Positionierlogik (siehe „Tastsystemzyklen
abarbeiten” auf Seite 283) zum programmierten Antastpunkt
1 .
Die TNC versetzt dabei das Tastsystem um den Sicherheits-
Abstand entgegen der festgelegten Verfahrrichtung
2 Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und führt den ersten Antast-Vorgang mit Antast-
Vorschub (Spalte F) durch
3 Anschließend fährt das Tastsystem zum nächsten Antastpunkt 2
und führt den zweiten Antast-Vorgang durch
4 Die TNC positioniert das Tastsystem zurück auf die Sichere Höhe
und führt die ermittelte Grunddrehung durch
Beim Programmieren beachten!
X
Y
1
2
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
Die TNC setzt eine aktive Grunddrehung am Zyklusanfang
zurück.
