HEIDENHAIN TNC 620
381

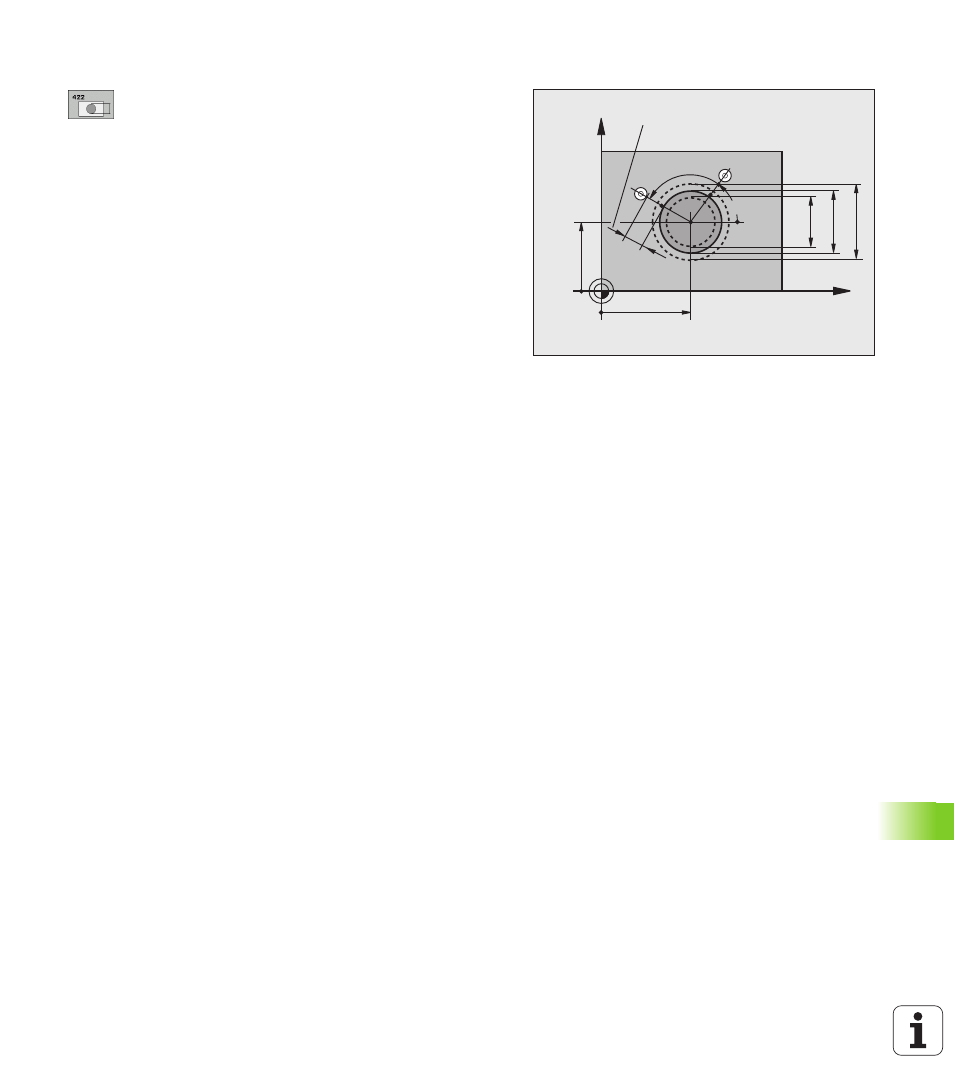

16.6 MESSEN KREIS A
U
SSEN
(Zyklus 422, DIN/ISO: G422)
Zyklusparameter
U
Mitte 1. Achse Q273 (absolut): Mitte des Zapfens in
der Hauptachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
U
Mitte 2. Achse Q274 (absolut): Mitte des Zapfens in
der Nebenachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
U
Soll-Durchmesser Q262: Durchmesser des Zapfens
eingeben. Eingabebereich 0 bis 99999,9999
U
Startwinkel Q325 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem ersten
Antastpunkt. Eingabebereich -360,0000 bis 360,0000
U
Winkelschritt Q247 (inkremental): Winkel
zwischen zwei Messpunkten, das Vorzeichen des
Winkelschritts legt die Bearbeitungsrichtung fest
(- = Uhrzeigersinn). Wenn Sie Kreisbögen
vermessen wollen, dann programmieren Sie
einen Winkelschritt kleiner 90°. Eingabebereich
-120,0000 bis 120,0000
X
Y
Q325
Q247
Q278
Q262
Q277
Q274
±Q280
Q273
±Q279
SET_UP(TCHPROBE.TP)
+
Q320
