180 Bearbeitungszyklen: Konturtasche
7.
6 RAEUMEN (Zyklus 22, DIN/ISO: G122, Sof
tw
a
re
-Option A
d
v
a
nced
pr
ogr
a
mming f
eat
ur
es)
7.6 RAEUMEN (Zyklus 22, DIN/ISO:
G122, Software-Option
Advanced programming
features)

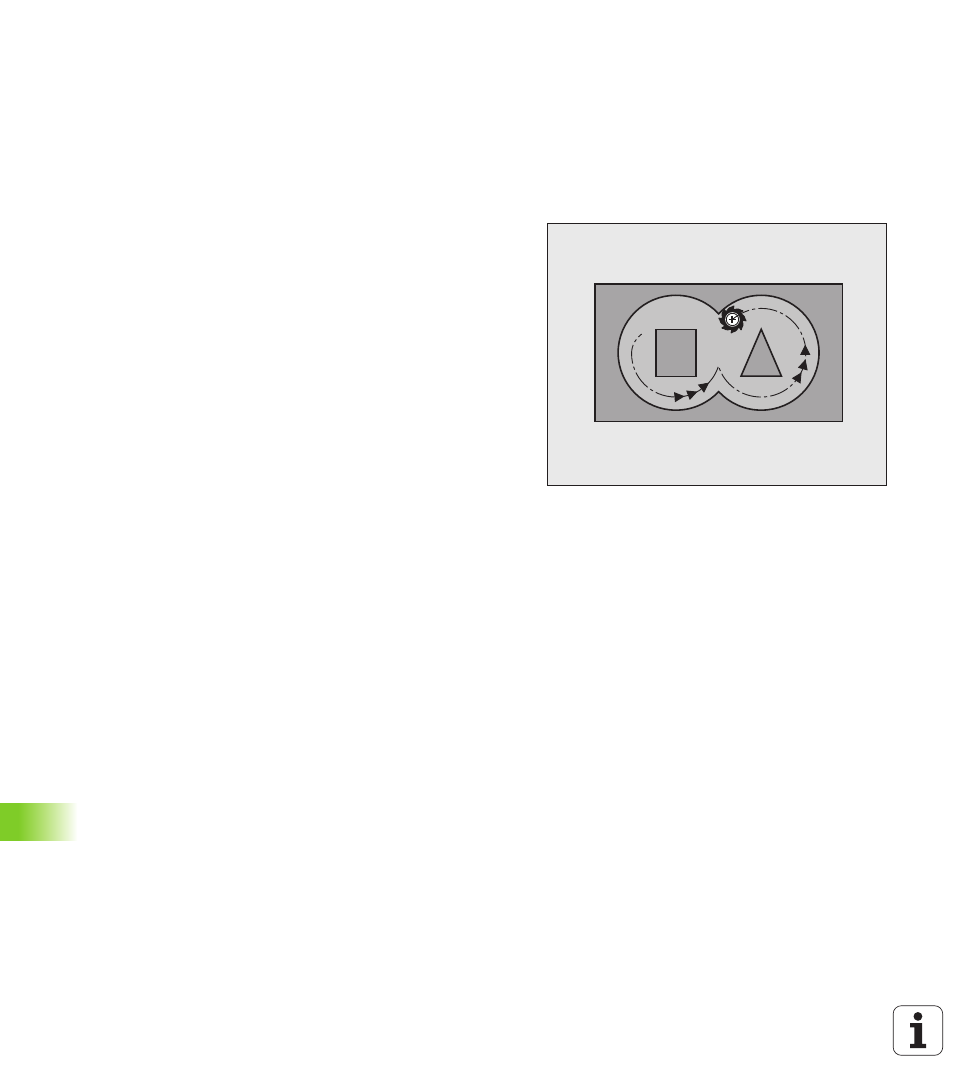

Zyklusablauf
1 Die TNC positioniert das Werkzeug über den Einstichpunkt; dabei
wird das Schlichtaufmaß Seite berücksichtigt
2 In der ersten Zustell-Tiefe fräst das Werkzeug mit dem
Fräsvorschub Q12 die Kontur von innen nach außen
3 Dabei werden die Inselkonturen (hier: C/D) mit einer Annäherung
an die Taschenkontur (hier: A/B) freigefräst
4 Im nächsten Schritt fährt die TNC das Werkzeug auf die nächste
Zustell-Tiefe und wiederholt den Ausräum-Vorgang, bis die
programmierte Tiefe erreicht ist
5 Abschließend fährt die TNC das Werkzeug auf die Sichere Höhe
zurück
