HEIDENHAIN TNC 620 149

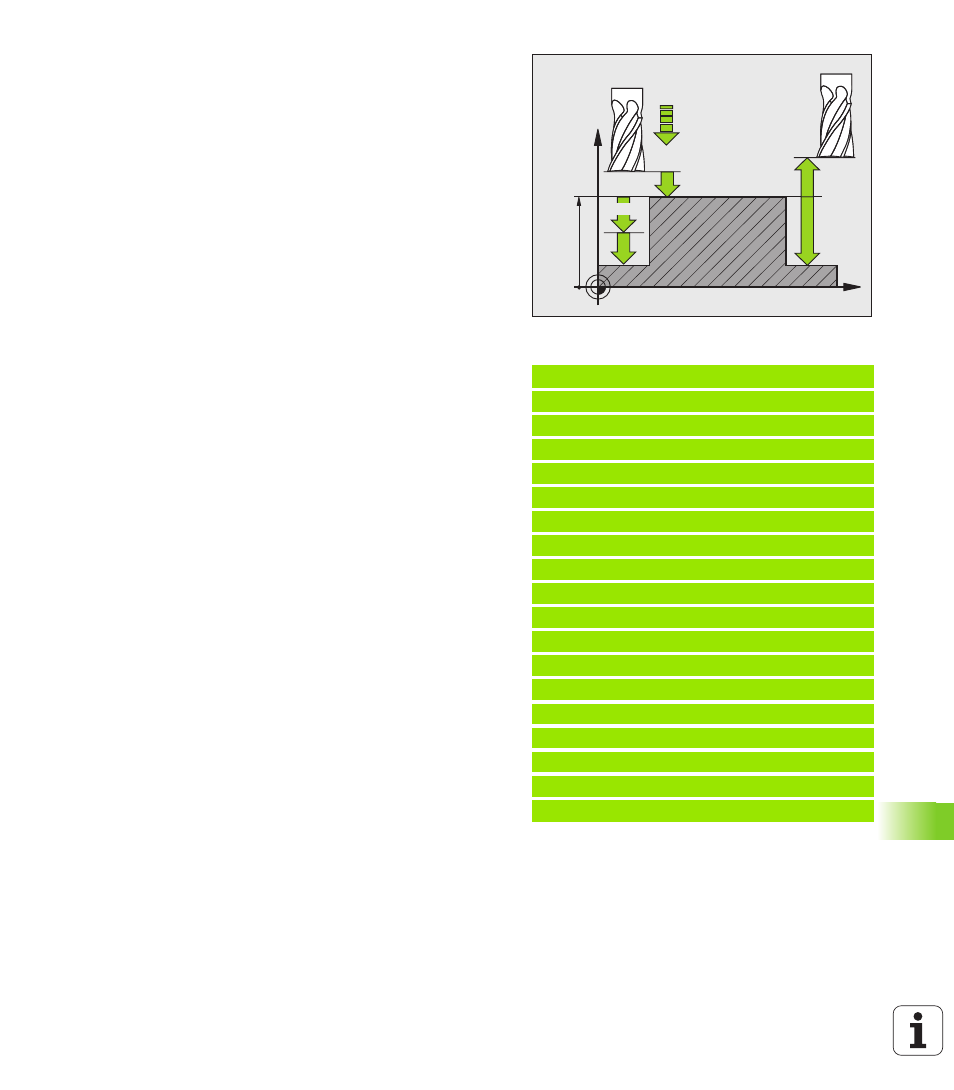

5.6 RECHTECKZAPFEN (Zyklus 256,
DIN/ISO: G256, Sof
tw
a
re
-Option
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
U Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,999 alternativ FAUTO, FU, FZ
U Fräsart Q351: Art der Fräsbearbeitung bei M3:
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
U Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Zapfengrund. Eingabebereich
-99999,9999 bis 99999,9999
U Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird; Wert größer 0
eingeben. Eingabebereich 0 bis 99999,9999
U Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Fahren
auf Tiefe in mm/min. Eingabebereich 0 bis 99999,999
alternativ FMAX, FAUTO, FU, FZ
U Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeug-Stirnfläche und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
U Koordinate Werkstück-Oberfläche Q203 (absolut):
Absolute Koordinate der Werkstück-Oberfläche.
Eingabebereich -99999,9999 bis 99999,9999
U 2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
U Bahn-Überlappung Faktor Q370: Q370 x Werkzeug-
Radius ergibt die seitliche Zustellung k.
Eingabebereich 0,1 bis 1,9999
Beispiel: NC-Sätze
8 CYCL DEF 256 RECHTECKZAPFEN
Q218=60 ;1. SEITEN-LAENGE
Q424=74 ;ROHTEILMASS 1
Q219=40 ;2. SEITEN-LAENGE
Q425=60 ;ROHTEILMASS 2
Q220=5 ;ECKENRADIUS
Q368=0.2 ;AUFMASS SEITE
Q224=+0 ;DREHLAGE
Q367=0 ;ZAPFENLAGE
Q207=500 ;VORSCHUB FRAESEN
Q351=+1 ;FRAESART
Q201=-20 ;TIEFE
Q202=5 ;ZUSTELL-TIEFE
Q206=150 ;VORSCHUB TIEFENZ.
Q200=2 ;SICHERHEITS-ABST.
Q203=+0 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q370=1 ;BAHN-UEBERLAPPUNG
9 L X+50 Y+50 R0 FMAX M3 M99
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
