Casio FX-9750GII Benutzerhandbuch
Seite 117
5-3
3
2. Voreinstellungen verschiedenster Art für eine
optimale Grafikanzeige
I Einstellungen des Betrachtungsfensters (View Window)
Verwenden Sie das Betrachtungsfenster, um den Fensterbereich der
x
- und
y
-Achsen
festzulegen und die Skalierung jeder Achse einzustellen. Sie sollten die Parameter des
Betrachtungsfensters, das Sie verwenden möchten, immer vor der grafischen Darstellung
einstellen.
S Das Betrachtungsfenster einstellen
1. Rufen Sie das GRAPH-Menü aus dem Hauptmenü heraus auf.
2. Drücken Sie
öffnen.

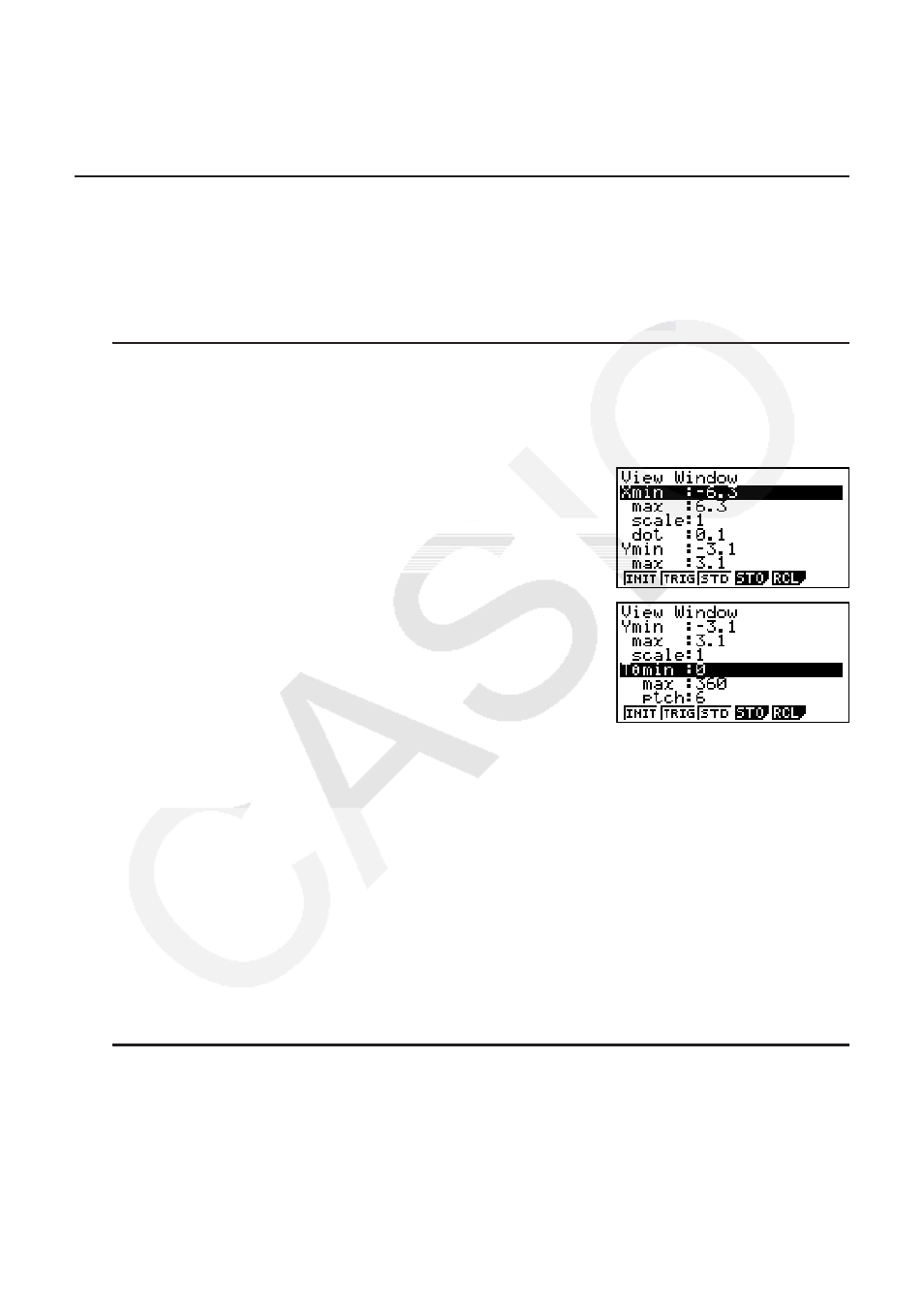

Fenster-Parameter für kartesische Koordinaten
Xmin/Xmax … Minimalwert/Maximalwert auf der
x
-Achse
Xscale … Skalierung der
x
-Achse
Xdot … Einem Pixel-Punkt der
x
-Achse entsprechender
Wert
Ymin/Ymax … Minimalwert/Maximalwert auf der
y
-Achse
Yscale … Skalierung der
y
-Achse
Parameter der Polarkoordinaten
T
Q min/TQ max ... T, Q Minimalwert/Maximalwert
T
Q ptch ... T, Q Schrittweite
3. Drücken Sie die
A-Taste, um die Markierung zu verschieben. Geben Sie den geeigneten
Wert für jeden Parameter ein, wobei Sie nach jeder Parametereingabe die
U-Taste
drücken müssen.
• {INIT}/{TRIG}/{STD} … {Anfangseinstellungen}/{Anfangseinstellungen unter Verwendung
des festgelegten Winkelmodus}/{Standardeinstellungen} des Betrachtungsfensters
• {STO}/{RCL} … {Speichern}/{Aufrufen} der Einstellungen des Betrachtungsfensters
Nachdem Sie die Einstellungen wunschgemäß ausgeführt haben, drücken Sie die
)-Taste
oder die Tasten
verlassen.
• Falls Sie die
U-Taste drücken, ohne etwas einzugeben, während I (Auslastungsanzeige)
angezeigt wird, wird die Einstellungsanzeige für das Betrachtungsfenster verlassen.
S Hinweise zur Einstellung des Betrachtungsfensters
• Es kommt zu einer Fehlermeldung, wenn Sie die Schrittweite Null für T
Q ptch eingeben.
• Alle unzulässigen Eingaben (Wert außerhalb des Zahlen-Bereichs, negatives Vorzeichen
ohne Wert usw.) führen zu einer Fehlermeldung.
• Wenn T
Q max kleiner als TQ min ist, wird die Schrittweite TQ ptch negativ.
• Sie können auch Terme (wie 2
P) als Parameter für das Betrachtungsfenster eingeben.
