Installationsanleitung – MCZ Vivo 80 Pellet HYDRO Benutzerhandbuch
Seite 13
0,5 mt.
1
2
3
0,5 mt.
2
1
3
3-5 %
2 - 3 mt. MAX
0,5 mt.
H
>
1,
5
m
t.
3
2
1
0,5 mt.
1
2
3
0,5 mt.
2
1
3
3-5 %
2 - 3 mt. MAX
0,5 mt.
H
>
1,
5
m
t.
3
2
1
0,5 mt.
1
2
3
0,5 mt.
2
1
3
3-5 %
2 - 3 mt. MAX
0,5 mt.
H
>
1,
5
m
t.
3
2
1
11

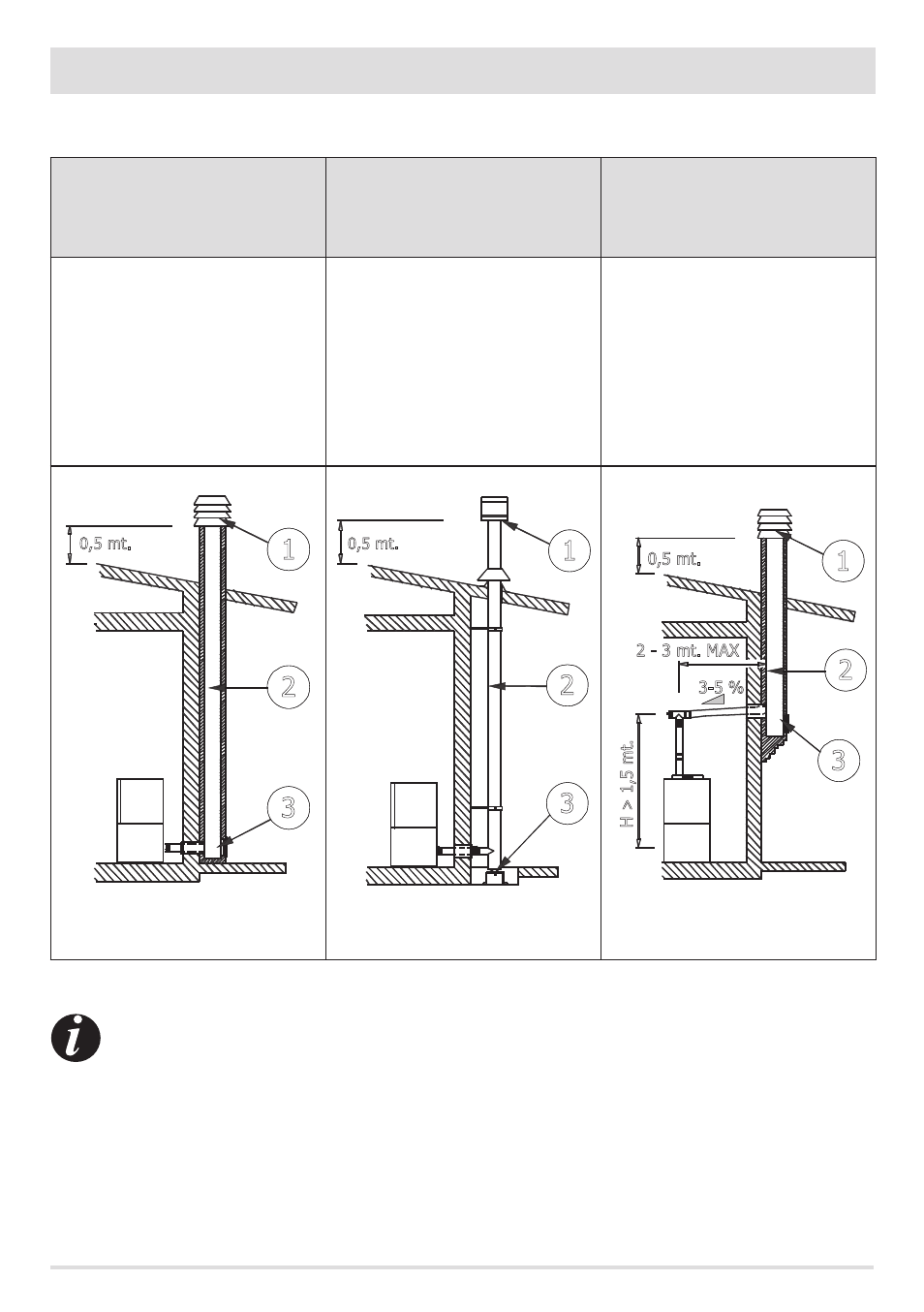

2-INSTALLATIONSANLEITUNG
ANSCHLÜSSE
ANSCHLUSS AN DEN SCHORNSTEIN
ANSCHLUSS AN EINE AUSSENLEITUNG
MIT ISOLIERTEM ODER DOPPELWANDI-
GEM ROHR
ANSCHLUSS AN SCHORNSTEIN
Die Innenmaße des Schornsteins dürfen
max. 20 x 20 cm bzw. 20 cm Durchmesser
betragen; bei größeren Abmessungen
oder schlechtem Zustand des Schornsteins
(z. B. Risse, schlechte Isolierung usw.) wird
empfohlen, in diesen ein Edelstahlrohr
mit geeignetem Durchmesser über seine
gesamte Länge, bis zum oberen Ende,
einzubauen.
Die Innenmaße der äußeren Rohrleitung
müssen mindestens 10x10 cm oder 10 cm
Durchmesser und dürfen maximal 20x20
cm oder 20 cm Durchmesser betragen.
Es dürfen nur isolierte (doppelwandige)
Rohre aus Edelstahl mit glatter Innenseite
(flexible Edelstahlrohre sind nicht zulässig)
verwendet werden, die an der Wand
befestigt sind.
Das Verbindungsstück zwischen Gerät und
Schornstein bzw. Rauchgasleitung muss
für einen einwandfreien Betrieb in den
horizontalen Abschnitten eine Neigung
von mindestens 3% aufweisen, deren
Gesamtlänge maximal 2-3 m betragen
darf, und der vertikale Abschnitt zwischen
zwei T-Stücken (Richtungswechsel) darf
nicht kürzer als 1,5 m sein.
1) WINDDICHTER SCHORNSTEINKOPF
2) SCHORNSTEIN
3) INSPEKTIONSÖFFNUNG
• Mit geeigneten Geräten prüfen, ob der Schornsteinzug min. 5 Pa beträgt.
• Am unteren Ende des Schornsteins ist eine Inspektionsöffnung zur regelmäßigen Kontrolle und jährlichen
Reinigung vorzusehen.
• Der Anschluss an den Schornstein ist luftdicht mit von uns empfohlenen Rohren und Verbindungsstücken
auszuführen (mit CE-Zeichen gemäß EN1856-2 mit Mindestanforderungen T200 und P1).
• Es muss unbedingt sichergestellt werden, dass ein winddichter Schornsteinkopf gemäß den geltenden Normen
installiert ist.
• Diese Art des Anschlusses gewährleistet auch bei zeitweiligem Stromausfall den Abzug der Rauchgase.
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
