3-INSTALLATION UND MONTAGE

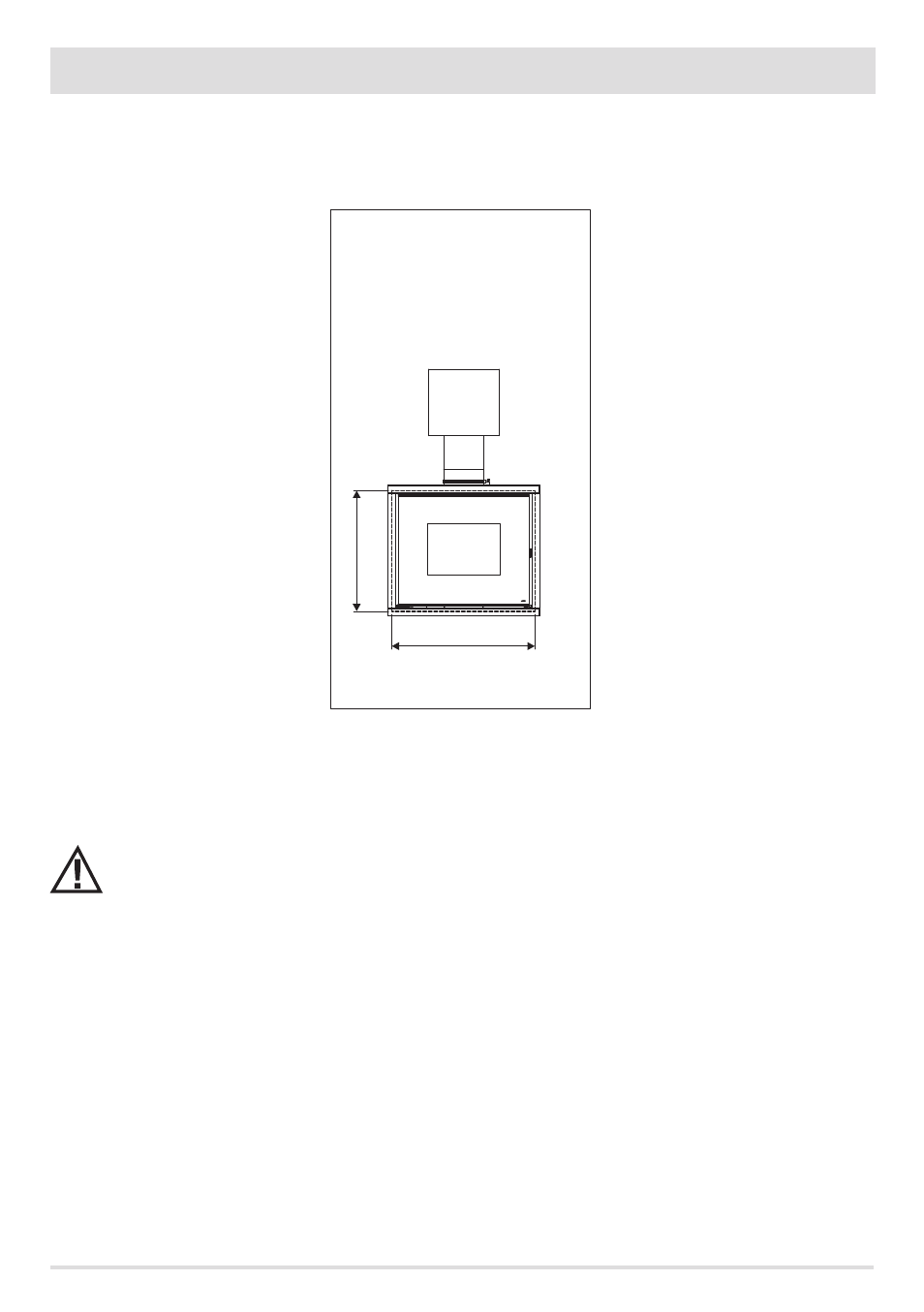

ÖFFNUNG FÜR GERÄTEEINBAU
In der Wand ist eine Öffnung von 765*610 mm herzustellen. Diese Maße ermöglichen, dass der Blendrahmen den Schlitz verdeckt, der
zwischen dem Gerät und der Öffnung verbleibt, und dass das Gerät bei der Wartung bzw. zum Austausch von Teilen herausgezogen
werden kann.
ANSCHLUSS VON SCHALTER UND BEDIENBLENDE
Die Alarmtafel und der Schalter sind bereits an der Pelleteinfüllklappe montiert und vom Hersteller mit den entsprechenden Kabeln
verbunden. Das Kabel des Schalters ist an die Steckdose an der Rückseite des Geräts anzuschließen.
Das Kabel der Bedienblende ist hingegen an Position 1 an die Elektronik anzuschließen.
• Bei der Handhabung der mit den entsprechenden Kabeln verbundenen Tafeln ist äußerst vorsichtig vorzugehen.
• Die Kabel müssen von heißen Bereichen ferngehalten werden und dürfen beim Herausziehen des Geräts nicht
beschädigt werden können.
• Für einen einwandfreien Betrieb sollten das Flachkabel und das Kabel des Schalters entfernt voneinander und
auf unterschiedlichen Wegen verlegt werden.
• Beim Einsetzen des Steckverbinders keine Gewalt anwenden.
• Die Kabel nicht knicken bzw. verdrehen.
• Die Steckverbinder, Verdrahtungen bzw. Halterungen der Tafeln nicht verändern.
MONTAGE DER KLAPPE
Nach Ausführung des elektrischen Anschlusses und vor der endgültigen Fixierung der Klappe der Haube ist ein Funktionstest durchzuführen.
Wenn der Test erfolgreich war, kann die Klappe mit vier Schrauben an der Haube befestigt werden, hierzu sind die vier mit dem Buchstaben
B markierten Löcher im Rahmen des Klappenelements zu verwenden.
Die an den horizontalen Profilen der Klappe markierten Löcher (A) dienen hingegen zum Befestigen des Rahmens der Klappe am Rahmen
der Rutsche, um die beiden Elemente endgültig mit der Wand der Haube dazwischen zu fixieren.
An der Haube muss vorher eine rechteckige Öffnung in einer Höhe ausgeführt werden, die davon abhängig ist, wie das optionale Gestell
installiert bzw. wie das massive Podest ausgeführt wurde.
