3-INSTALLATION UND MONTAGE
ISOLIERUNG VON HOLZBALKEN
Wenn ein Holzbalken montiert werden soll, muss dieser durch geeignete Isolierung von den heißen Teilen geschützt werden, um der Brandgefahr bzw.
der Beschädigung der Verkleidung vorzubeugen.
MONTAGE DER SERIENMÄSSIGEN VERKLEIDUNGEN
Zur Montage der speziell für das MCZ-Gerät bestimmten Verkleidungen verweisen wir den Installateur auf die Bedienungs- und Installationsanleitung,
die jeder Verkleidung beiliegt.
RAHMENMONTAGE
Nach Fertigstellung der Verkleidung bzw. der Wand in Gipskarton ist der Rahmen zu montieren.
Dieser Rahmen dient zum Abschluss und zur Abdeckung des Schlitzes, der zwischen dem Metallgestell des Geräts und der Verkleidung entsteht.
Die vier Schrauben zur Befestigung des Rahmens sind bereits an den seitlichen Trägern angeschraubt. Die Tür des Geräts öffnen, den Rahmen wie in der
Abbildung einsetzen, die an den Pfosten befestigten Schrauben lockern und zur Befestigung des Rahmens am Gestell wieder festschrauben.

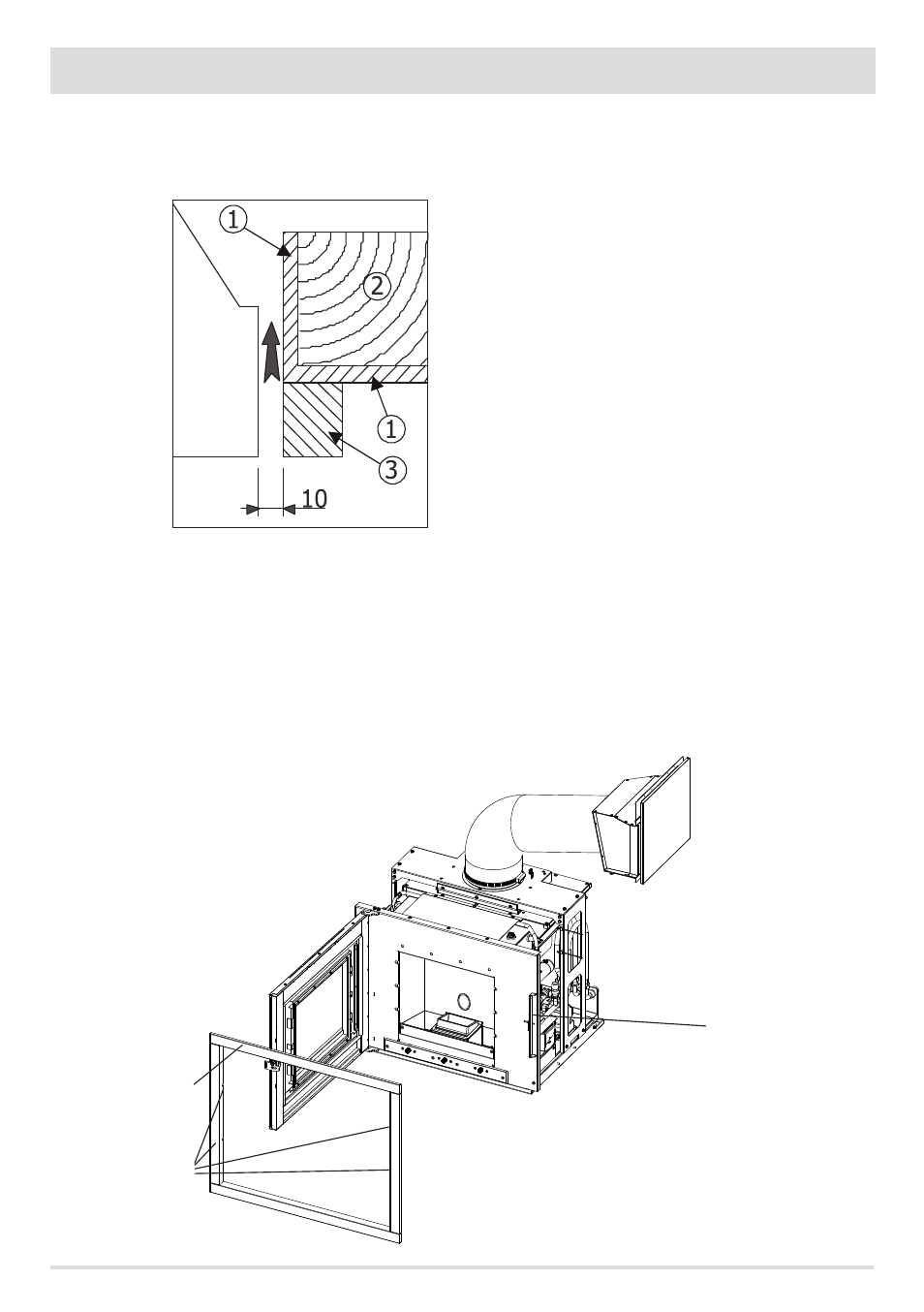

1- EINGESETZTE ODER EINZUSETZENDE ISOLIERUNG
2 - HOLZBALKEN
3 - MARMOR ODER ANDERES MATERIAL
RAHMEN
SCHRAUBEN
SEITLICHE PFOSTEN
