9-SCHEMI ELETTRICI
4
3
2
1
20
17
15
6
5
7
8
10 9
12
16
14
11
13
19
18
60

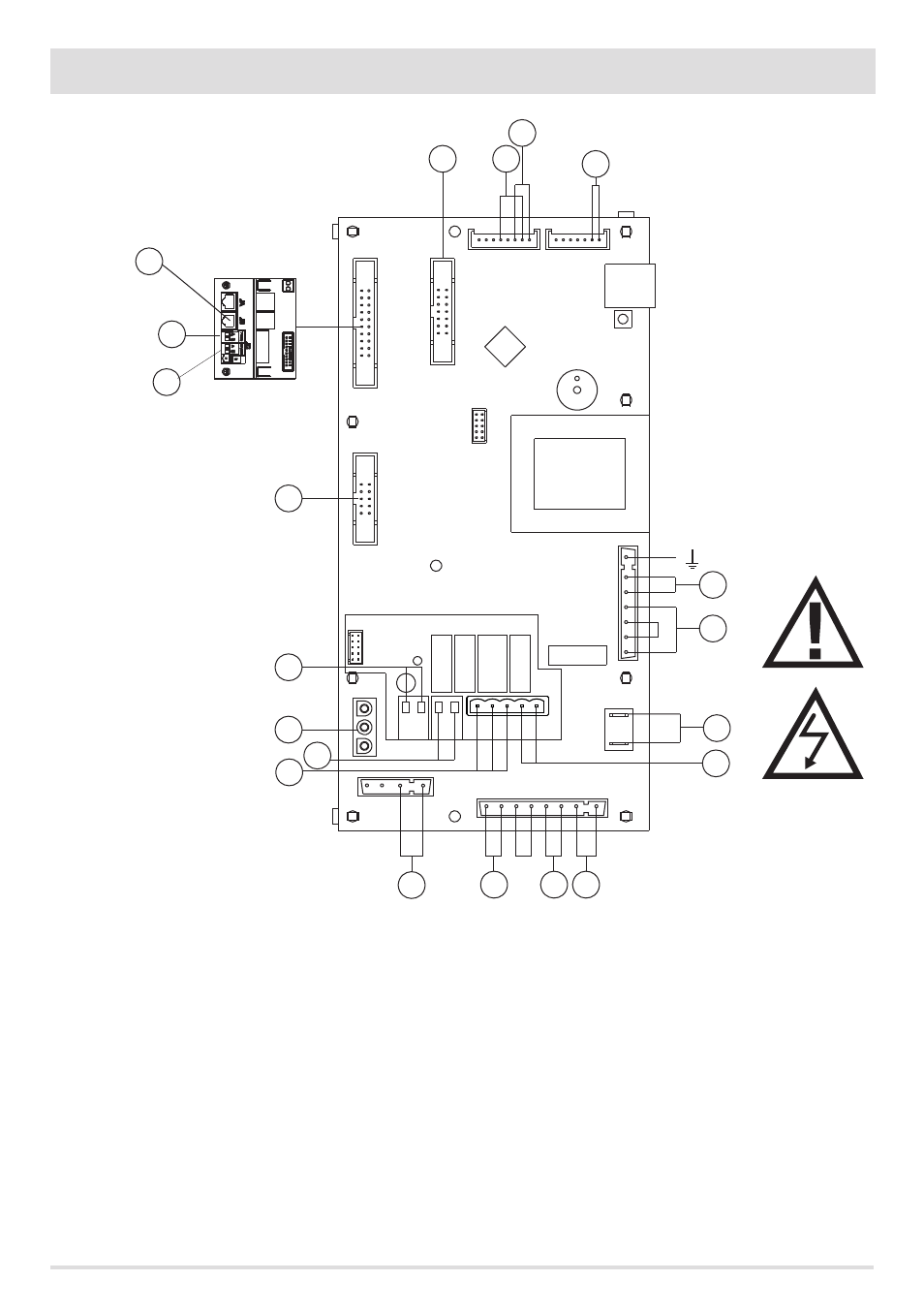

8-SCHALTPLÄNE
ZEICHENERKLÄRUNG VERDRAHTUNG HAUPTPLATINE
1. BEDIENTAFEL
2.
FLUSSREGLER (falls vorgesehen)
3. WASSERTEMPERATURFÜHLER
4. RAUCHGASFÜHLER
5. VERSORGUNG
6. ZÜNDKERZE
7. RAUCHGASGEBLÄSE
8. PUMPE
9.
ÜBERHITZUNGSSCHUTZ WASSERTEMPERATUR
10. GETRIEBEMOTOR
11. ÜBERHITZUNGSSCHUTZ BEHÄLTERTEMPERATUR
12. RAUMLÜFTER (falls vorgesehen)
13. DREIWEGE-ABZWEIGVENTIL (falls vorgesehen)
14. STÖRUNGSSIGNAL (NO, max 230V 3A)
15. BETRIEBSKONTROLLE RAUCHGASGEBLÄSE
16. EXTERNES HILFSSIGNAL (NC, max 230V 3A)
17. LUFTMENGENSENSOR
18. DOMOTIK-STEUERGERÄT
19. RAUMTHERMOSTAT MIT SPANNUNGSFREIEM KONTAKT
20. MODEM
Hinweis: Die einzelnen Bauteile sind mit vorverdrahteten Verbindern versehen, von denen jeder eine andere Abmessung
hat.
