4-BETRIEB
WASSERANSCHLÜSSE
WICHTIG!
Der Anschluss des Ofens an die Wasserversorgungsanlage darf AUSSCHLIESSLICH durch Fachpersonal erfolgen, das
die Installation nach allen Regeln der Kunst und unter Beachtung der im Installationsland geltenden Vorschriften
vornehmen kann.
Die Herstellerfirma lehnt jede Haftung für Sach- oder Personenschäden oder mangelndes Funktionieren ab, falls
der oben angeführte Hinweis nicht beachtet wird.

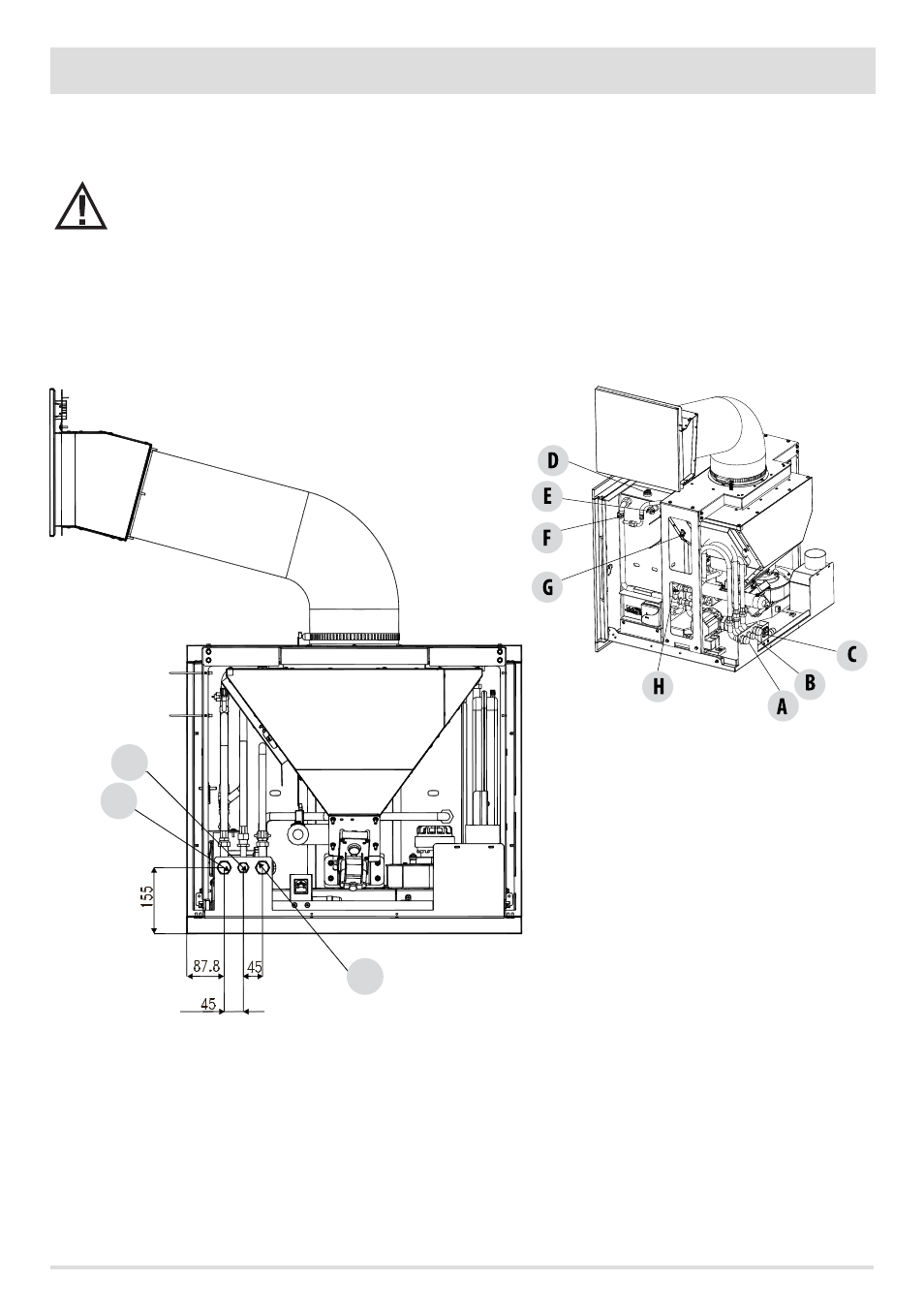

ANSCHLUSS-SCHEMA
A = ZUFUHR KESSEL 3/4”M
B = ABFLUSS KESSEL 1/2”M
C = RÜCKFÜHRUNG KESSEL 3/4” M
A = ZUFUHR KESSEL
B = ABFLUSS KESSEL
C = RÜCKFÜHRUNG KESSEL
D = ENTLÜFTER
E = KLIXON ÜBERHITZUNGSSCHUTZ 95°C
F = TEMPERATURFÜHLER H2O
G = KLIXON ÜBERHITZUNGSSCHUTZ 110°C
H = SICHERHEITSVENTIL 3 BAR 1/2”
