Kapitel 2 Benutzung Ihres Funktionsgenerators
RIGOL
DG1000Z Benutzerhandbuch
2-55
Auswahl der Modulationsquelle
Drücken Sie Mod Source um die “Int” oder “Ext” Modulationsquelle
auszuwählen.
1.
Interne Quelle
Wenn die interne Quelle ausgewählt wurde, wird der modulierende Signalverlauf
auf Rechteckspannung mit einem Tastgrad von 50% gestellt, und die Frequenz
mit welcher die Ausgangsphase “shift”et zwischen “carrier frequency” und
“modulating phase” ist festgelegt durch die “PSK Rate”.
2.
Externe Quelle

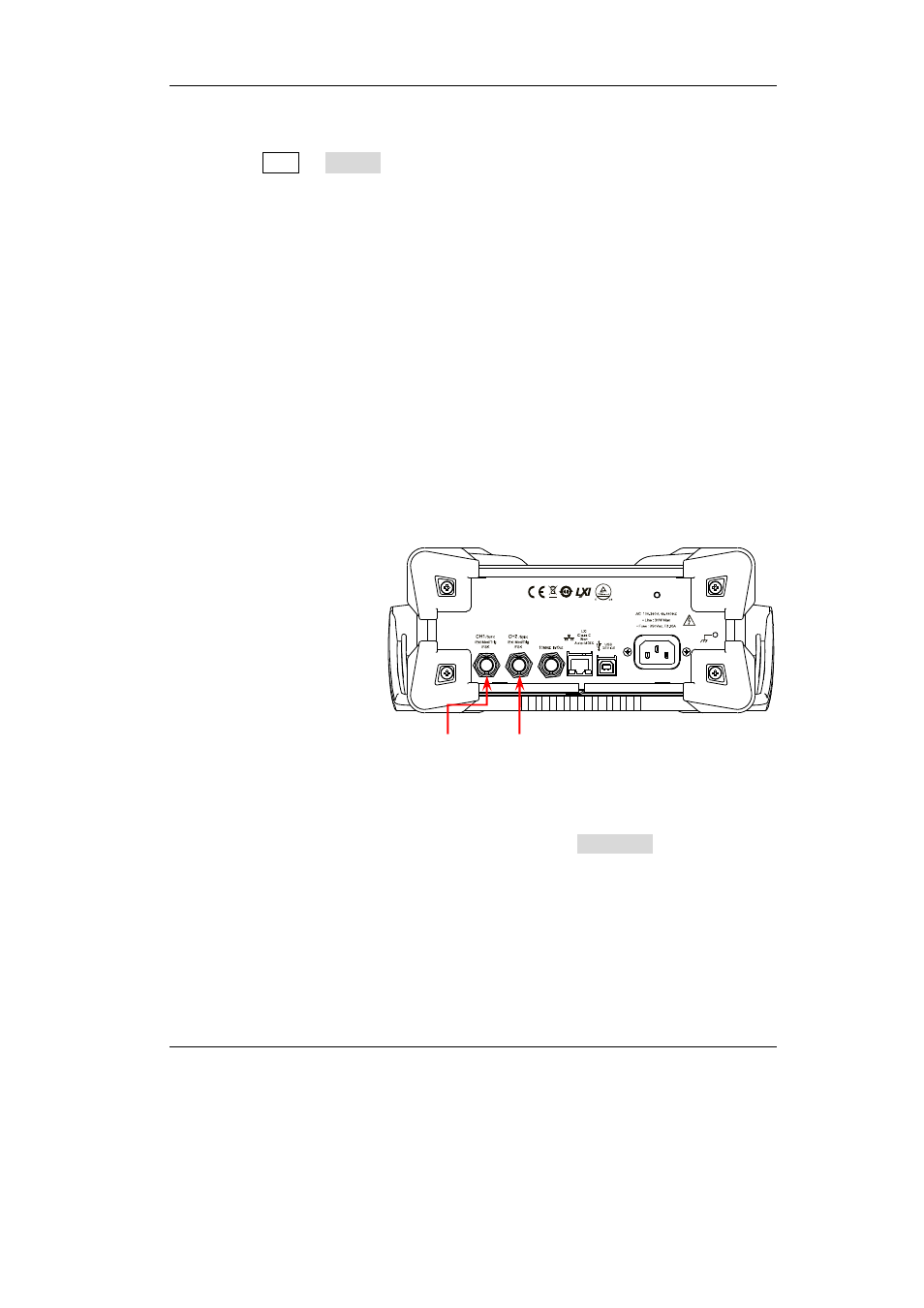

Wenn die externe Signalquelle ausgewählt wurde, akzeptiert der Generator ein
externes Modulationssignal vom [CH1/Sync/Ext Mod/Trig/FSK] Anschluss
auf der Rückseite.
Hinweis:
Für den [CH1/Sync/Ext Mod/Trig/FSK] Anschluss ist das externe
Steuern der PSK verschieden zu der externen Steuerung der AM/FM/PM
Modulation. Bei der PSK Modulation, können Sie die Modulationspolarität
einstellen.
Einstellen der Modulationsrate
Wenn die interne Quelle ausgewählt wurde, drücken Sie PSK Rate für die Frequenz
wie die Ausgangsfrequenz zwischen “carrier amplitude” und “hop phase” geshiftet
wird.
Benutzen Sie die numerischen Tasten oder Richtungstasten und den Drehknopf
für die Eingabe des gewünschten Frequenzwertes.
Der Frequenzbereich geht von 2mHz bis 1MHz und der Standardwert ist 100Hz.
Hinweis:
Wenn die externe Modulationsquelle ausgewählt wurde, wird dieses Menü
[CH1/Sync/Ext Mod/Trig/FSK]
[CH2/Sync/Ext Mod/Trig/FSK]
