RIGOL DG1000Z Series - Handbuch (Seite 95)

Kapitel 2 Benutzung Ihres Funktionsgenerators RIGOL
DG1000Z Benutzerhandbuch 2-49
Auswählen der Modulationsquelle
Drücken Sie Mod  Source um “Int” oder “Ext” als Modulationsquelle
auszuwählen.
1.
Interne Quelle
Wenn die interne Modulationsquelle ausgewählt wurde, wird der modulierende
Signalverlauf auf Rechteckspannung mit einen Tastgrad von 50% gestellt und die
Frequenz, mit welcher die Ausgangsamplitude zwischen “carrier amplitude” und
“modulating amplitude” shiftet, ist festgelegt durch die “ASK Rate”.
2.
Externe Quelle

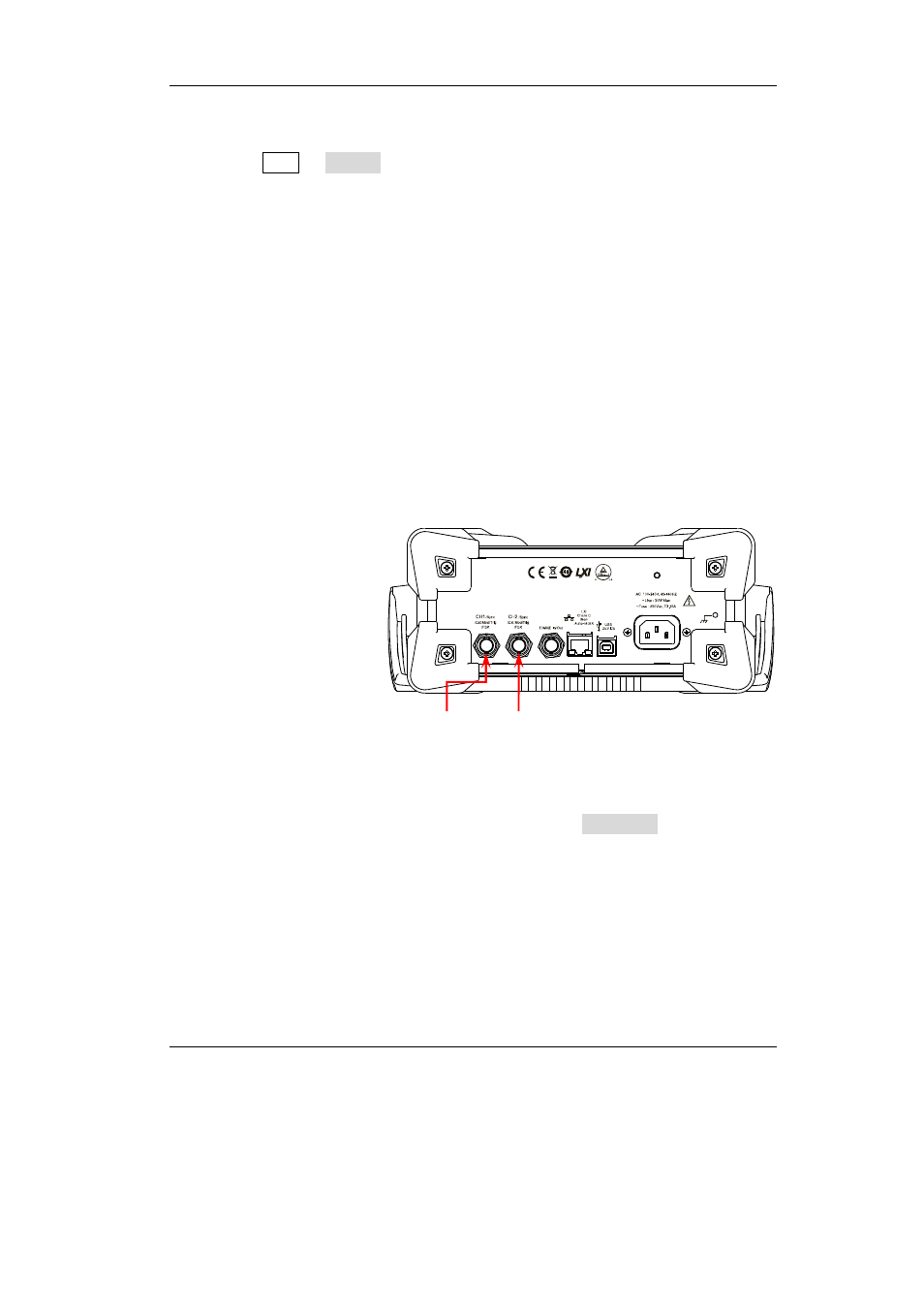

Wenn die externe Signalquelle ausgewählt wurde, akzeptiert der Generator ein
externes Modulationssignal vom [CH1/Sync/Ext Mod/Trig/FSK] Anschluss
auf der Rückseite.
Hinweis:
Für den [CH1/Sync/Ext Mod/Trig/FSK] Anschluss ist das externe
Steuern der ASK zu der der externen Steuerung der AM/FM/PM Modulation
verschieden. Bei der ASK Modulation können Sie die Modulationspolarität
einstellen.
Einstellen der Modulationsrate
Wenn die interne Quelle ausgewählt wurde, Drücken Sie ASK Rate für die
Einstellung zu welcher Rate die Ausgangsamplitude zwischen “carrier amplitude” und
“modulating amplitude” geshiftet wird.

Benutzen Sie die numerischen Tasten oder Richtungstasten und den Drehknopf
für die Eingabe des gewünschten Frequenzwertes.

Der Frequenzbereich geht von 2mHz bis 1MHz und der Standardwert ist 100Hz.
Hinweis:
Wenn die externe Modulationsquelle ausgewählt wurde, wird dieses Menü
ausgegraut und deaktiviert.
[CH1/Sync/Ext Mod/Trig/FSK] [CH2/Sync/Ext Mod/Trig/FSK]
