Kapitel 2 Benutzung Ihres Funktionsgenerators RIGOL
DG1000Z Benutzerhandbuch 2-95
Drücken Sie PCpl Mode für die Auswahl von “PhaseDev” oder “Ratio” und
geben den gewünschten Wert mit Hilfe der numerischen Tastatur ein.

PhaseDev: Die Phasenverschiebung zwischen CH1 und CH2.
Die Parameterbeziehung ist:
P
CH2
=P
CH1
+P
Dev
; P
CH1
=P
CH2
-P
Dev

Ratio: Das Phasenverhältnis zwischen CH1 und CH2.
Die Parameterbeziehungen sind:
P
CH2
=P
CH1
*P
Ratio
; P
CH1
=P
CH2
/P
Ratio
Hinweis: Bitte stellen Sie diese Parameter vor der Aktivierung der
Phasenkopplungsfunktion ein. Wenn die Phasenkopplung aktiviert ist, wird
dieses Menü ausgegraut und deaktiviert. Es kann dann die Phasenabweichung
und das Phasenverhältnis nicht mehr eingestellt werden.
2. Aktivieren der Kopplungsfunktion
Drücken Sie PhaseCpl um die Phasenkopplung mit “On” oder “Off” zu
aktivieren/ deaktivieren. Der Standard ist “Off”.
Wenn die korrespondierende Kopplungsfunktion aktiviert ist, werden grüne “*”
Zeichen separat auf der linken Seite der Frequenz, Amplitude und Phase der zwei
Kanäle angezeigt. Dies zeigt an, dass der Generator in Frequenz-, Phasen- und
Amplitudenkopplung zur gleichen Zeit ist. Wenn z.B. die Frequenz-, Amplituden- und
Phasenabweichung auf jeweils “100Hz”, “1Vpp” und “10°” steht, ändern Sie die
Frequenz, Amplitude und Phase von CH1 auf jeweils 200Hz, 2Vpp und 20° und die
Parameter von CH2 werden automatisch auf 300Hz, 3Vpp und 30° geändert.
Benutzen Sie CH1|CH2 um zu CH2 zu wechseln, ändern Sie die Frequenz,
Amplitude und Phase von CH2 auf jeweils 200Hz, 2Vpp und 20° und die Parameter
von CH1 werden automatisch auf 100Hz, 1Vpp und 10° geändert.

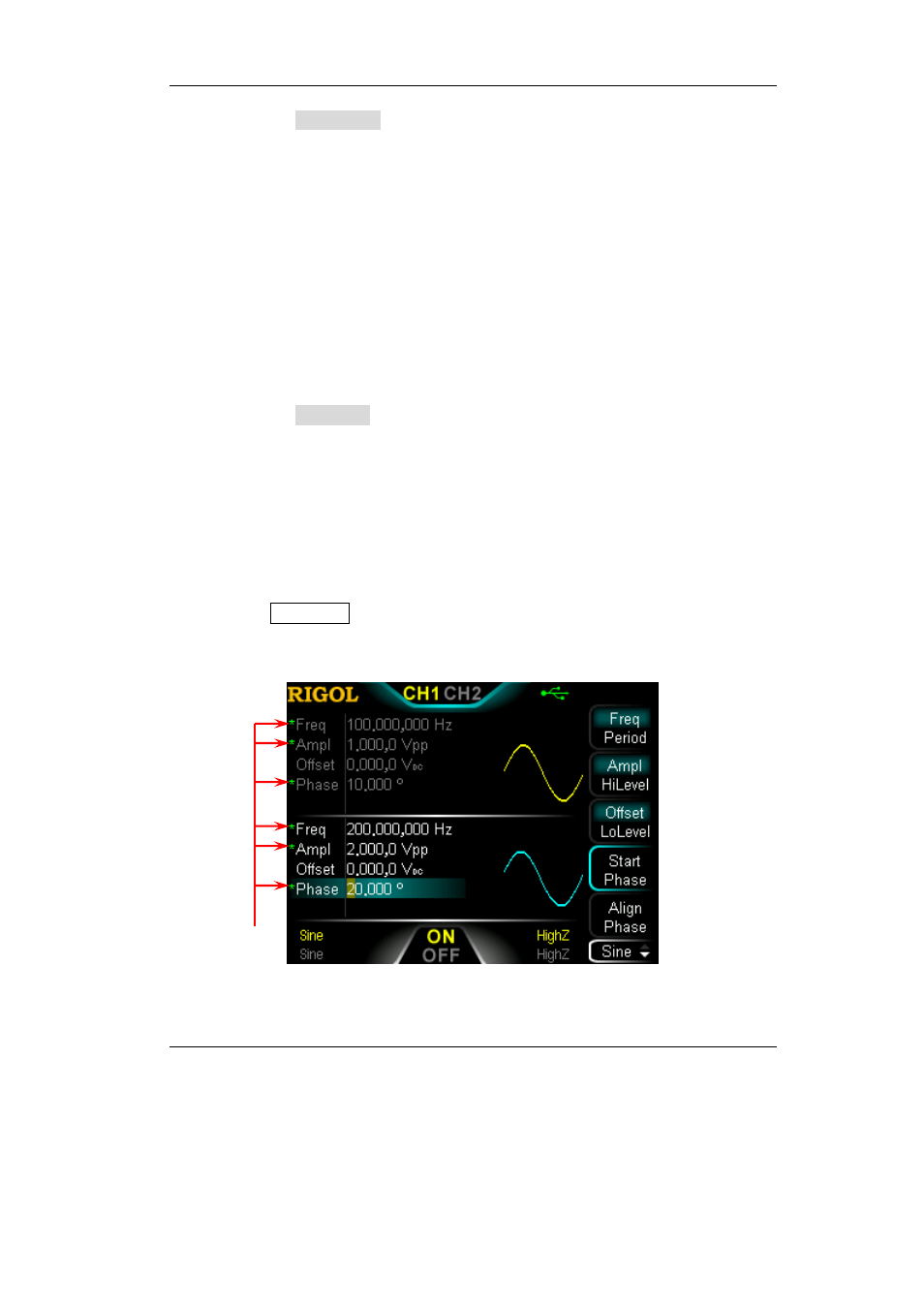

Bild 2-20 Kanalkopplung
