Kapitel 2 Benutzung Ihres Funktionsgenerators RIGOL
DG1000Z Benutzerhandbuch 2-13
Einstellen der Pulsweite/ Tastgrad (Pulsfunktion)

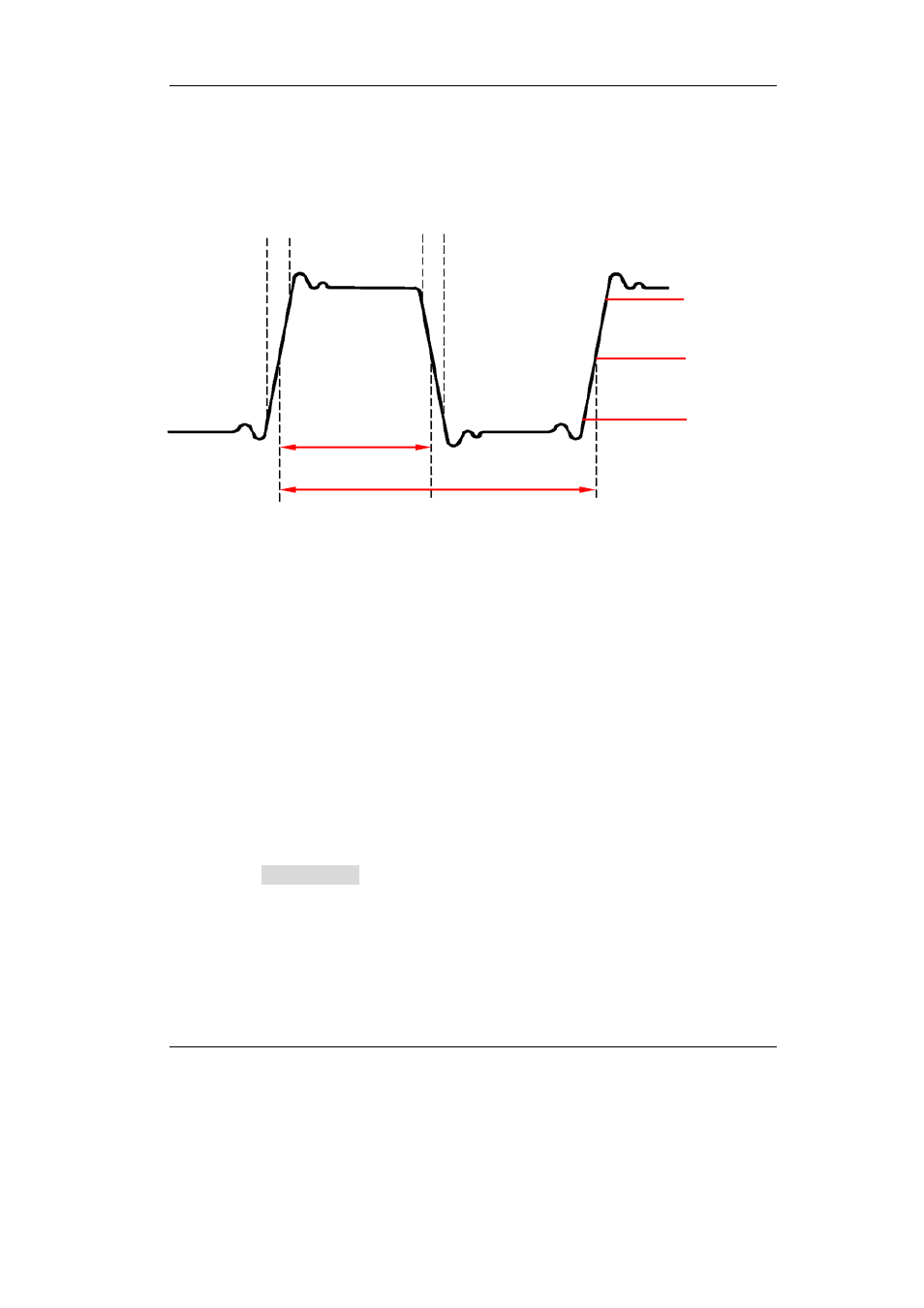

Die Pulsweite ist definiert als Zeit, von 50% der steigenden Flankenschwelle bis zu 50%
der nächsten fallenden Flankenschwelle (wie in der Abbildung unten gezeigt).
Die Einstellung der Pulsweite ist begrenzt durch die “Minimum Pulse Width” und die
“Pulse Period” (Für die Bereiche von “Minimum Pulse Width” und “Pulse Period”,
siehe “Signalcharakteristiken” in “ Spezifikationen”). Der Bereich der Pulsweite ist
von 16ns bis 999.999 982 118ks und der Standardwert ist 500µs.

Pulsweite ≥ Minimale Pulsweite

Pulsweite < Pulsperiode – Minimale Pulsweite×2
Der Pulstastgrad ist definiert als Prozentteil welchen Anteil der Puls einer ganzen
Periode einnimmt.
Der Pulstastgrad und die Pulsweite sind voneinander abhängig. Wird ein Parameter
geändert, ändert sich automatisch der Andere. Der Pulstastgrad ist begrenzt durch
die “Minimum Pulse Width” und die “Pulse Period”. Der Bereich des Pulstastgrades ist
von 0.001% bis 99.999% und der Standardwert ist 50%.

Pulstastgrad ≥ 100× minimale Pulsweite ÷ Pulsperiode

Pulstastgrad < 100×(1-2×minimale Pulsweite ÷ Pulsperiode)
Drücken Sie Width/Duty um “Width” hervorzuheben. Benutzen Sie die numerische
Tastatur um den gewünschten Pulsweitenwert einzugeben und wählen Sie die
gewünschte Einheit aus dem pop-up Menü.

Es sind die Pulsweitenwerte sec, msec, µsec und nsec verfügbar.

Drücken Sie diese Soft-Taste noch einmal um zu den Tastgradeinstellungen zu
gelangen.
10%
90%
50%
Pulsweite
Pulsperiode
t
Fall
t
Rise
