Auswahl eines arbiträren Signalverlaufs
Die DG1000Z Serie erlaubt es dem Benutzer DC, 160 integrierte Signalverläufe,
arbiträre Signalverläufe -gespeichert im internen oder externen Speicher des
Instruments oder Signalverläufe im volatilen (flüchtigen)-Speicher- auszuwählen.
Eckpunkte:
Nachdem der gewünschte Signalverlauf ausgewählt wurde, können Sie die
Operationen unten ausführen.
1.
Ausgabe des ausgewählten Signalverlaufes
Drücken Sie den korrespondierenden Ausgabekontrolltaster Output1 oder
Output2 und der spezifizierte Signalverlauf wird am Kanal ausgegeben.
2.
Ändern des ausgewählten Signalverlaufes:
Siehe Einführung in “Ändern des arbiträren Signalverlaufs”.
DC
Das DG1000Z kann ein DC Signal in einem Amplitudenbereich von -10V bis 10V
(HighZ) oder von -5V bis 5V (Last ist 50Ω) ausgeben. Die Abbildung unten zeigt eine
Skizze des DC Signals. Drücken Sie Arb  Select Wform  DC um ein DC Signal
auszuwählen.

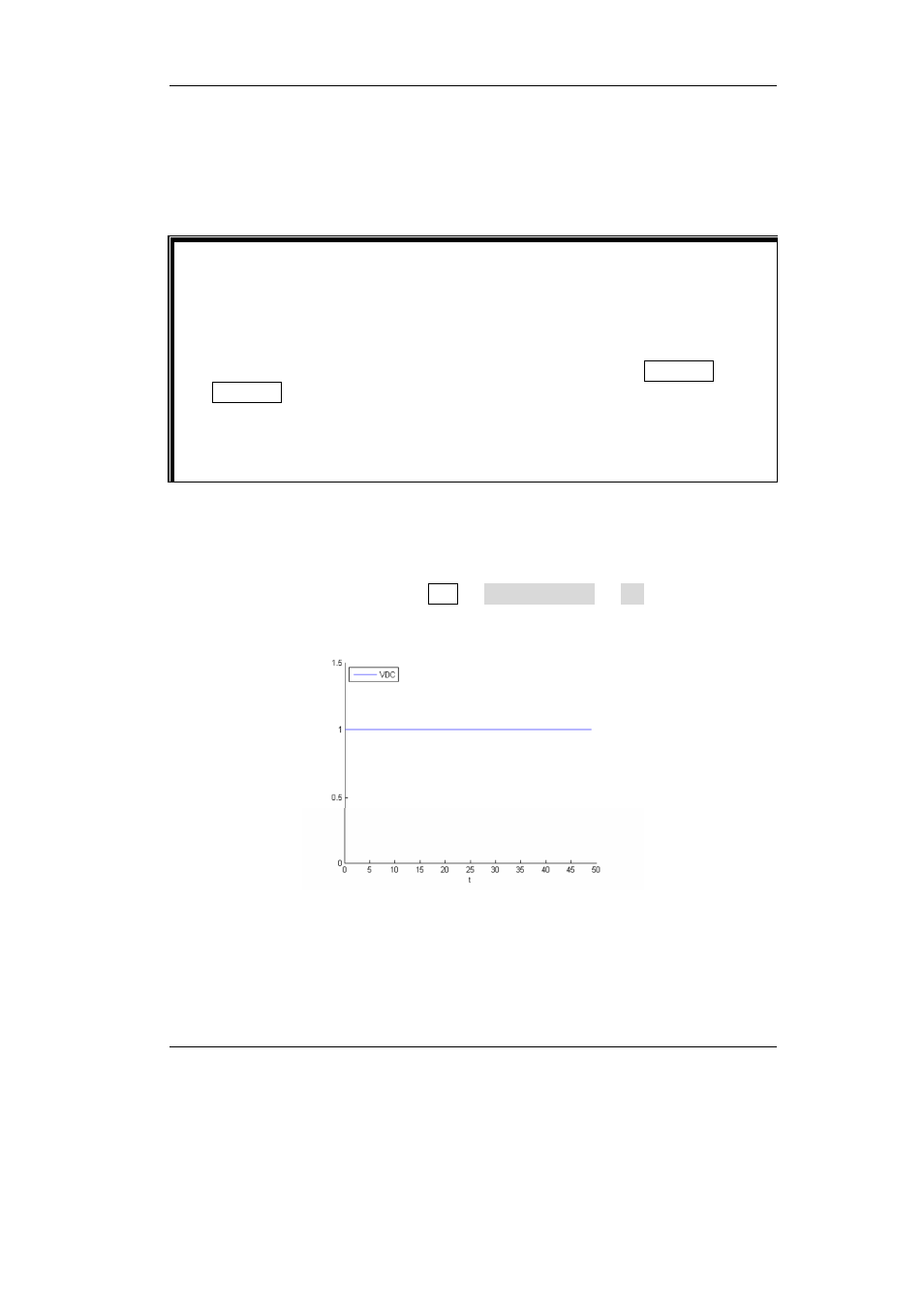

Bild 2-4 Skizze DC Signal
