Kapitel 1 Schnellstart RIGOL
DG1000Z Benutzerhandbuch 1-11

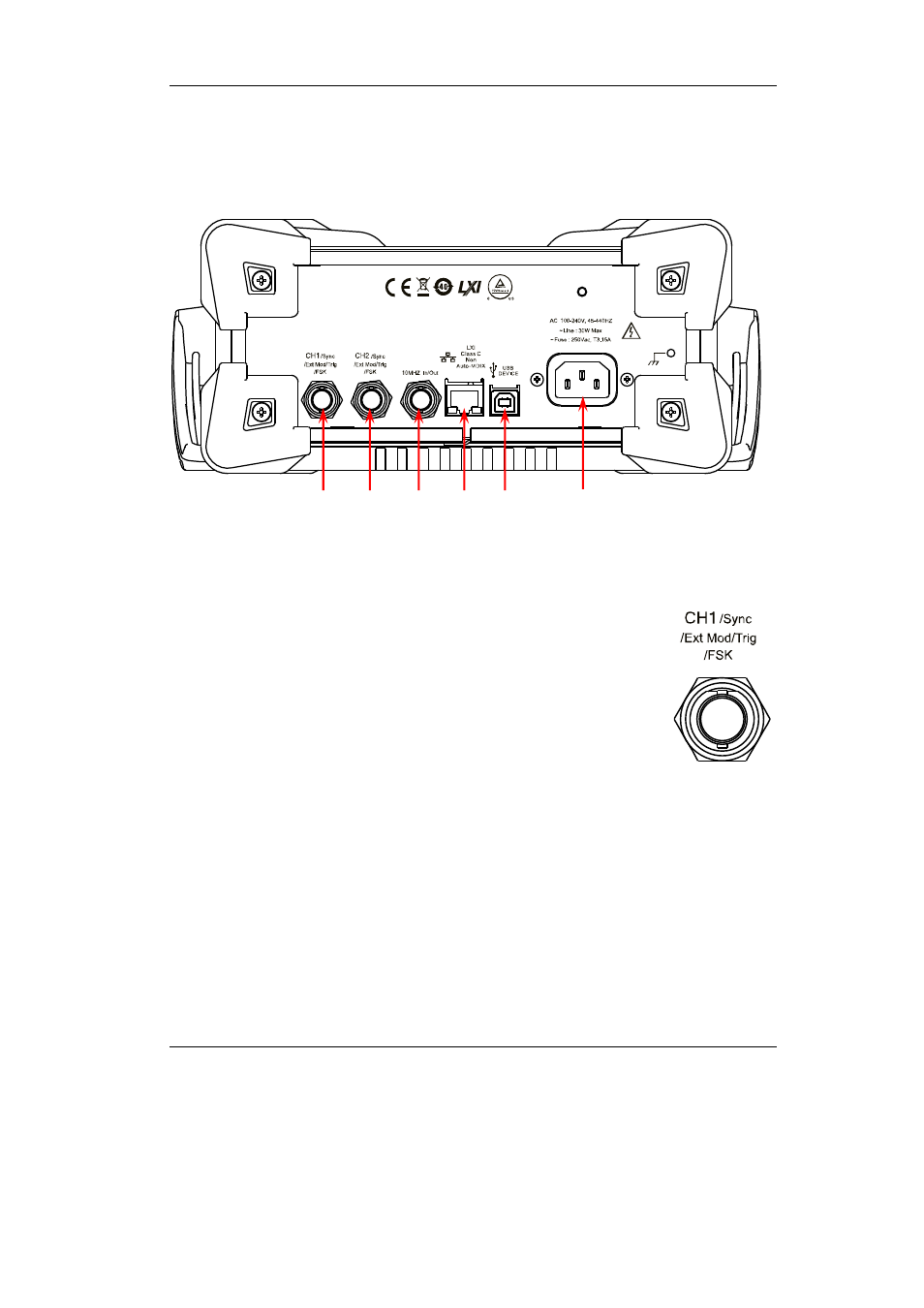

Übersicht Rückseite
Die Rückseite wird unten gezeigt. Beschreibung entsprechend der Aufzählungen
unten.
1) 2) 3) 4) 5) 6)
Bild 1-2 Rückseite
1. [CH1/Sync/Ext Mod/Trig/FSK]
BNC Buchenanschluss mit 50Ω nominaler Impedanz.
Seine Funktion wird bestimmt durch den aktuellen
Arbeitsmodus von CH1.
1)
Sync
Wenn der Ausgang von CH1 eingeschaltet ist, wird an
diesem Anschluss das korrespondierende Sync-Signal
ausgegeben. Für detaillierte Informationen über die
Charakteristik der korrespondierenden Sync-Signale zu den verschiedenen
Ausgangssignalen, siehe Einführung in “Sync einstellen”.
2) Ext Mod
Wenn AM, FM, PM oder PWM für den CH1 eingeschaltet ist und die externe
Modulationsquelle ausgewählt wurde, kann an diesem Anschluss ein
externes Modulationssignal angelegt werden, die Eingangsimpedanz ist
1000Ω. Für detaillierte Informationen, siehe Einführung in “Modulation”.
3) FSK
Wenn ASK, FSK oder PSK für CH1 eingeschaltet ist und die externe
Modulationsquelle ausgewählt wurde, kann an diesem Anschluss ein
externes Modulationssignal (Polarität kann vom Benutzer ausgewählt
werden) angelegt werden. Eingangsimpedanz 1000Ω. Für detaillierte
