Kapitel 1 Schnellstart
RIGOL
DG1000Z Benutzerhandbuch
1-5
Übersicht Frontabdeckung

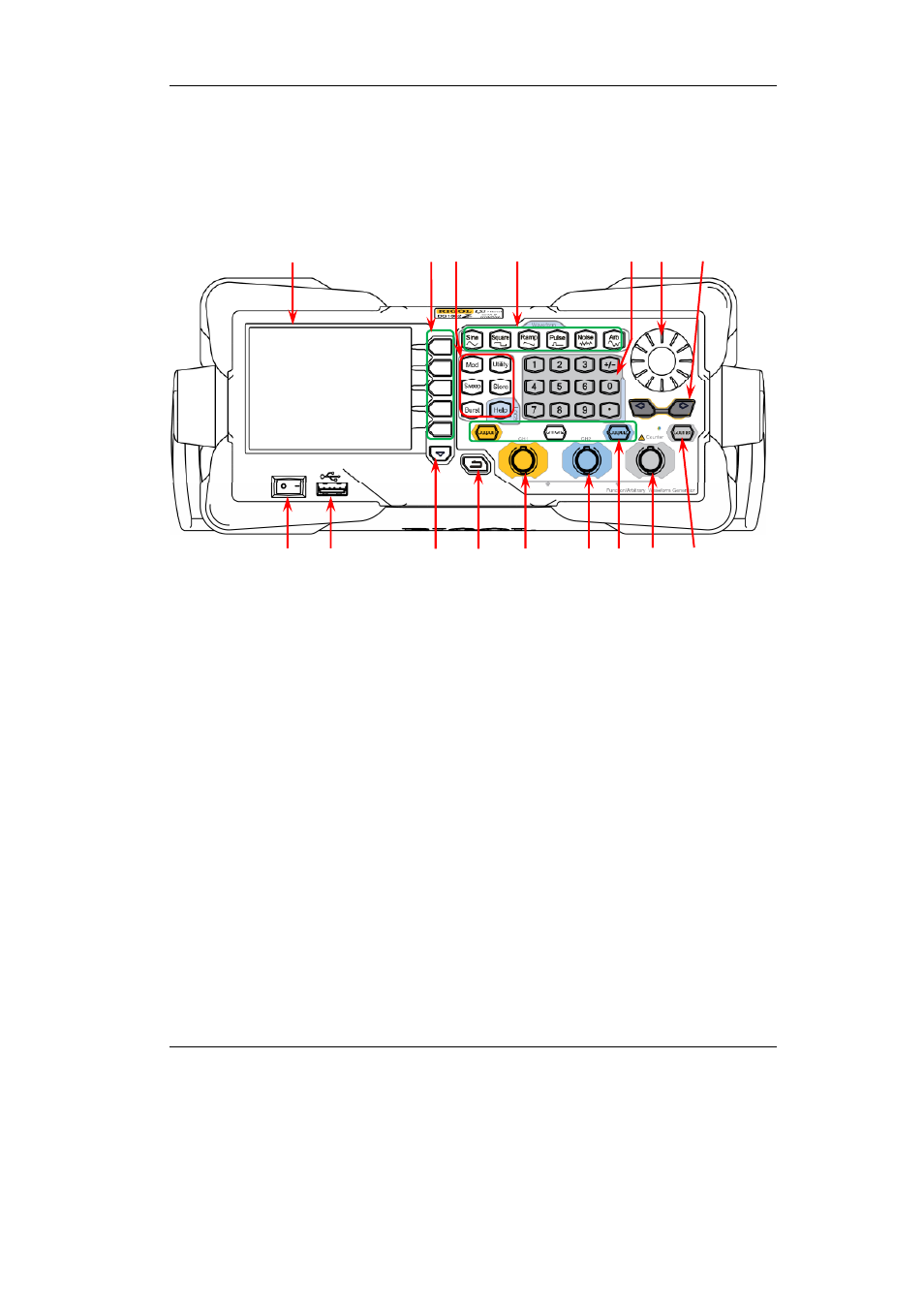

Die Frontabdeckung wird unten gezeigt. Beschreibung entsprechend der
Aufzählungen unten.
16.
15.
14.
13.
12.
11.
10.
Fehler!
Verweisquelle konnte nicht gefunden werden.
1.
2.
3.
4.
5.
6.
7.
8.
9.
Bild 1-1 Front Panel
1.
Hauptschalter
Der Hauptschalter wird benutzt um den Generator ein- und auszuschalten.
2.
USB-Host-Anschluss
Unterstützt USB Speichermedien, RIGOL TMC Digitaloszilloskop (DS),
Leistungsverstärker (PA) und USB zu GPIB Schnittstellenadapter (Option).
USB Speichermedien: lesen eines Signalverlaufs oder festgelegte Daten
speichern, aktuelle Instrumenteneinstellungen oder veränderte
Signalverlaufsdaten auf dem USB-Speichermedium speichern. Zusätzlich
können Inhalte die auf dem Bildschirm angezeigt werden, auch als Bild
(*.Bmp) auf einem USB-Speichermedium gespeichert werden.
TMC DS: Nahtlose Verbindung mit dem RIGOL DS welches dem TMC
Standard entspricht. Lesen und speichern der Signalverlaufsdaten erfasst
mit einem DS und verlustfreier Wiederaufbau des Signalverlaufs.
PA (optional): Unterstützt den RIGOL Leistungsverstärker (wie PA1011).
Sie können diesen online konfigurieren und das Signal wird ausgegeben
nachdem die Leistung verstärkt wurde.
USB zu GPIB Schnittstellenadapter (optional): Erweitern der GPIB
Schnittstelle für RIGOL Geräte mit USB-Host-Schnittstelle aber ohne GPIB
