Kapitel 1 Schnellstart
1-12
DG1000Z Benutzerhandbuch
Informationen siehe Einführung in “Modulation”.
4)
Trig In
Wenn Sweep oder Burst des CH1 eingeschaltet ist und die externe
Triggerquelle ausgewählt wurde, kann an diesem Anschluss ein externes
Triggersignal angelegt werden, die Polarität kann vom Benutzer eingestellt
werden.
5)
Trig Out
Wenn Sweep oder Burst des CH1 eingeschaltet ist und die internen oder
manuellen Triggerquellen ausgewählt wurden, wird an diesem Anschluss
ein Triggersignal mit festgelegter Flanke ausgegeben.
2.

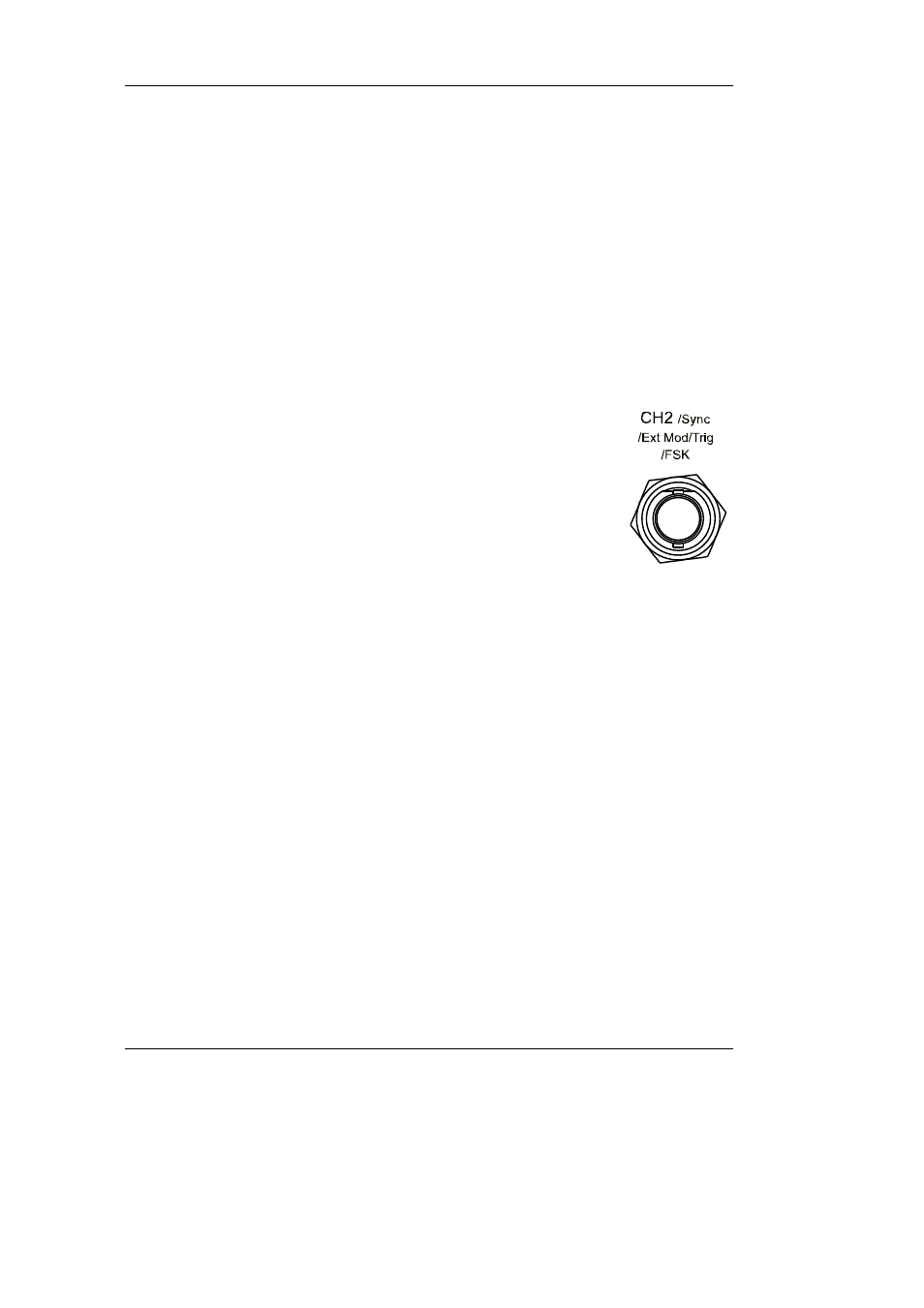

[CH2/Sync/Ext Mod/Trig/FSK]
BNC Buchenanschluss mit 50Ω nominaler Impedanz.
Seine Funktion wird bestimmt durch den aktuellen
Arbeitsmodus von CH2.
1)
Sync
Wenn der Ausgang von CH2 eingeschaltet ist, wird an
diesem Anschluss das korrespondierende Sync-Signal
ausgegeben. Für detaillierte Information über die
Charakteristik der korrespondierenden Sync-Signale zu den
verschiedenen Ausgangssignalen, siehe Einführung in “Sync einstellen”.
2)
Ext Mod
Wenn AM, FM, PM oder PWM für den CH2 eingeschaltet ist und die externe
Modulationsquelle ausgewählt wurde, kann an diesem Anschluss ein
externes Modulationssignal angelegt werden, die Eingangsimpedanz ist
1000Ω. Für detaillierte Informationen, siehe Einführung in “Modulation”.
3)
FSK
Wenn ASK, FSK oder PSK für den CH2 eingeschaltet ist und die externe
Modulationsquelle ausgewählt wurde, kann an diesem Anschluss ein
externes Modulationssignal (Polarität kann vom Benutzer ausgewählt
werden) angelegt werden. Eingangsimpedanz 1000Ω. Für detaillierte
Informationen siehe Einführung in “Modulation”.
4)
Trig In
Wenn Sweep oder Burst des CH2 eingeschaltet ist und die externe
Triggerquelle ausgewählt wurde, kann an diesem Anschluss ein externes
Triggersignal angelegt werden, Polarität kann vom Benutzer eingestellt
werden.
5)
Trig Out
Wenn Sweep oder Burst des CH2 eingeschaltet ist und die internen oder
manuellen Triggerquellen ausgewählt wurden, wird an diesem Anschluss
ein Triggersignal mit festgelegter Flanke ausgegeben.
