RIGOL Kapitel 2 Benutzung Ihres Funktionsgenerators
2-14 DG1000Z Benutzerhandbuch
Sie könne auch die Richtungstasten und den Drehknopf für die Einstellung des
Parameterwertes benutzen: Benutzen Sie die Richtungstasten um den Cursor an die
zu editierende Ziffer zu bewegen und den Drehknopf um die Zahl zu ändern.
Einstellen der Zeit für steigenden/ fallenden Flanke
(Puls)

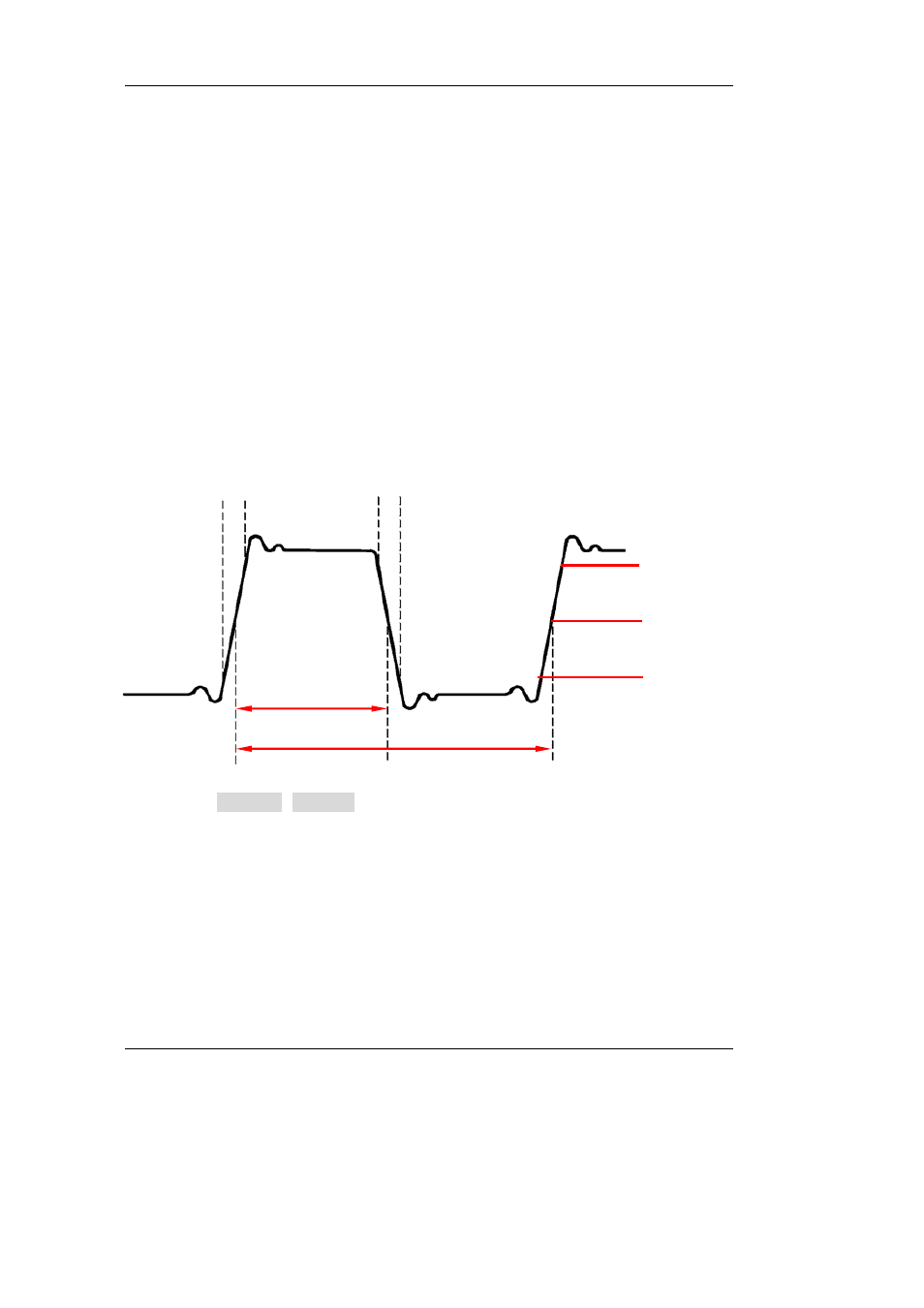

Die steigende Flankenzeit ist definiert als die Dauer der Pulsamplitude steigend von
10% auf 90% der Schwelle, während die fallende Flanke definiert ist als die Dauer
der Pulsamplitude fallend von 10% auf 90% der Schwelle (wie in der Abbildung
unten gezeigt).
Der Einstellbereich der steigenden/ fallenden Flankenzeit ist begrenzt durch die
aktuelle eingestellte Pulsweite (wie in der Formel unten gezeigt). Das DG1000Z wird
automatisch die Flankenzeit der speziellen Pulsweite anpassen, wenn der aktuell
eingestellte Wert den Grenzwert überschreitet.
Steigende/ fallende Flankenzeit ≤ 0.625 × Pulsweite
b
Drücken Sie Leading (Trailing) um “Leading” (“Trailing”) hervorzuheben. Benutzen
Sie die numerische Tastatur um den gewünschten Wert einzugeben und wählen sie
dann die gewünschte Einheit aus dem pop-up Menü aus.

Für die steigende/ fallende Flankenzeit sind die Einheiten sec, msec, µsec und
nsec vorhanden.

Steigende Flankenzeit und fallende Flankenzeit sind unabhängig voneinander
und Sie können diese separat einstellen.
Sie könne auch die Richtungstasten und den Drehknopf für die Einstellung des
Parameterwertes benutzen: Benutzen Sie die Richtungstasten um den Cursor an die
zu editierende Ziffer zu bewegen und den Drehknopf um die Zahl zu ändern.
10%
90%
50%
t
Fall
t
Rise
Pulsweite
Pulsperiode
