Einstellen der Symmetrie (Sägezahn)

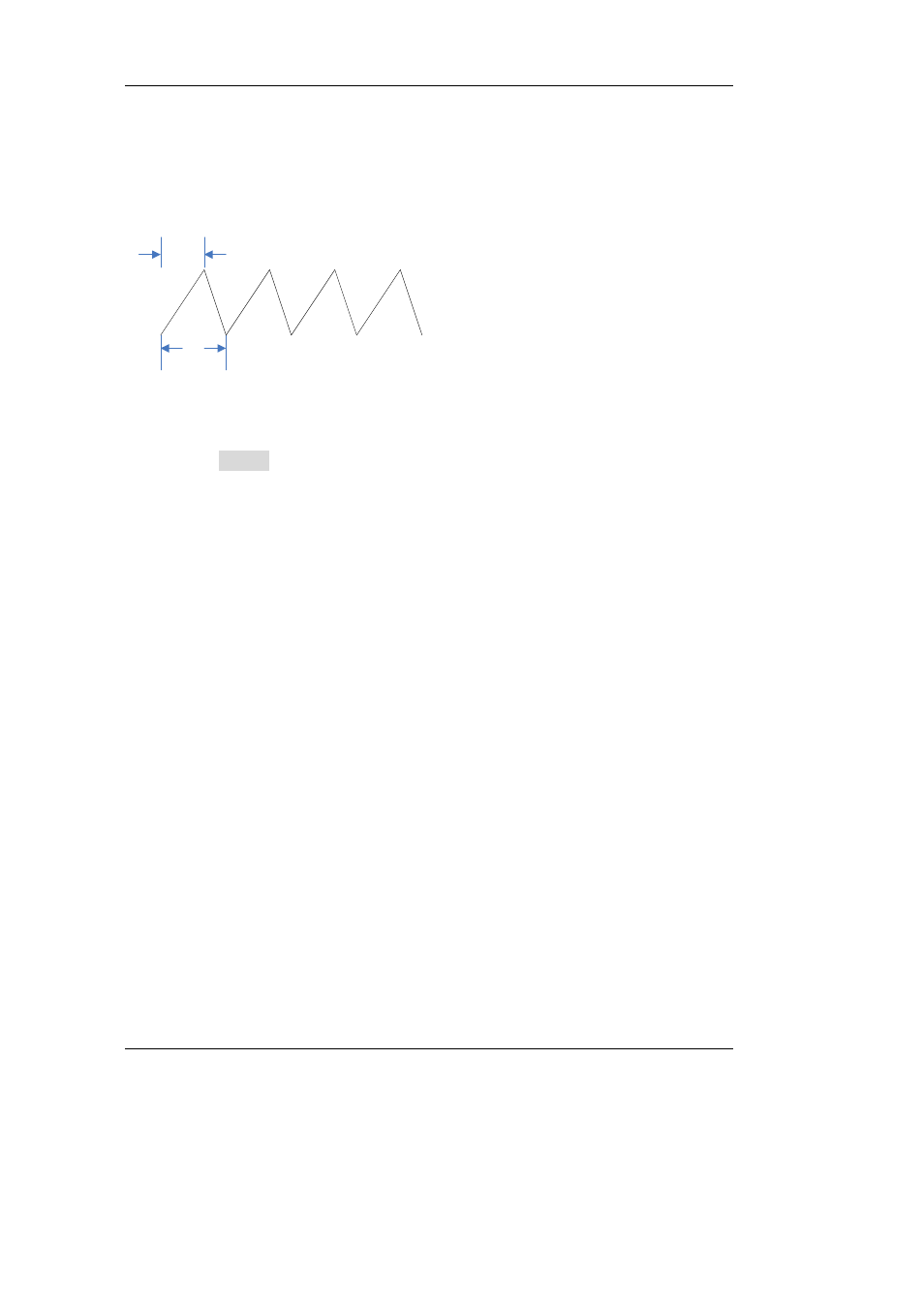

Die Symmetrie ist definiert als Prozentanteil wieviel die steigende Flanke einnimmt in
einer ganzen Periode (wie im Bild unten gezeigt). Dieser Parameter ist nur für
ausgewählte Sägezahnfunktionen möglich.
T
t Symmetry=t/T*100%
Der Einstellbereich der Symmetrie ist von 0% bis 100% und die Standardeinstellung
ist 50%.
Drücken Sie Symm um die Soft-Taste hervorzuheben. Benutzen Sie an dieser Stelle
die numerische Tastatur um den gewünschten Symmetriewert einzugeben und
wählen Sie dann “%” aus dem pop-up Menü.
Sie könne auch die Richtungstasten und den Drehknopf für die Einstellung des
Parameterwertes benutzen: Benutzen Sie die Richtungstasten um den Cursor an die
zu editierende Ziffer zu bewegen und den Drehknopf um die Zahl zu ändern.
