Kapitel 2 Benutzung Ihres Funktionsgenerators RIGOL
DG1000Z Benutzerhandbuch 2-79
Samplerate-Editiermodus, wenn die Punkte auf Sa eingestellt sind, enthält die
arbiträre Signalverlaufsdatei nur Sa Punkte welche vom Benutzer eingestellt
wurden. Im Perioden-Editiermodus, wenn die Punkte auf Sa eingestellt sind,
sind die Spannungswerte der ersten Sa Punkte benutzerdefiniert und die
Spannung von dem (Sa+1)ten Punkt bis zum 8192ten Punkt sind Low Level.
Der Spannungswert für jeden Punkt entspricht 2 Bytes (16 Bit). Die niedrigen 14
Bits werden benutzt für die Darstellung der Spannung und die höheren 2 Bits
sind unbenutzt. Das binäre Format geht von 0x0000 bis 0x3FFF. Wohingegen
0x0000 dem Low Level des arbiträren Signalverlaufes und 0x3FFF dem High
Level des arbiträren Signalverlaufes entspricht.

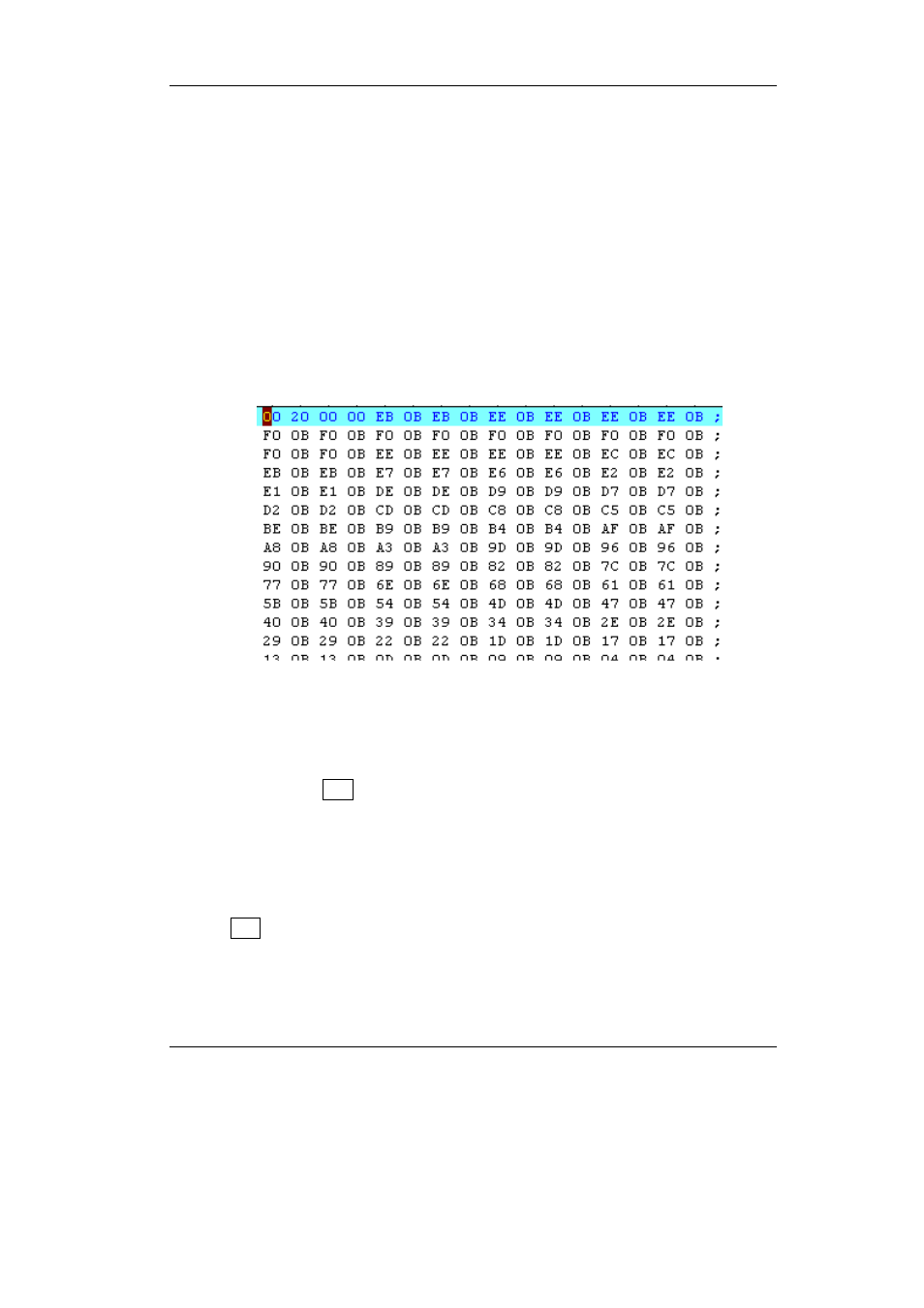

Der gespeicherte arbiträre Signalverlauf kann mit jedem Modell der DG1000Z
Serie gelesen werden. Außerdem kann der arbiträre Signalverlauf, gespeichert
auf einem USB-Speicher, mit einem Dateneditor auf dem Computer geöffnet und
editiert werden (z.B. WinHex oder UltraEdit usw.).
3. Txt File
Lesen der Txt-Dateien im externen Speicher. Die Daten jeder Zeile (nicht länger
als 64 Zeichen) entsprechen einem arbiträren Signalverlaufspunkt und alle
Linien in der Datei ergeben den arbiträren Signalverlauf. Der arbiträre
Signalverlauf wird im volatilen Speicher abgelegt. Das Instrument öffnet
automatisch die Arb Benutzeroberfläche, wenn die “Read” Operation beendet
wurde.
Hinweis: Nur wenn D Disk ausgewählt wurde, ist dieses Menü verfügbar.
4.
Csv File
Lesen der Csv-Datei im externen Speicher. Das Instrument öffnet automatisch
die Arb Benutzeroberfläche, wenn die “Read” Operation beendet wurde.
Hinweis: Nur wenn D Disk ausgewählt wurde, ist dieses Menü verfügbar.
