RIGOL Kapitel 2 Benutzung Ihres Funktionsgenerators
2-6 DG1000Z Benutzerhandbuch

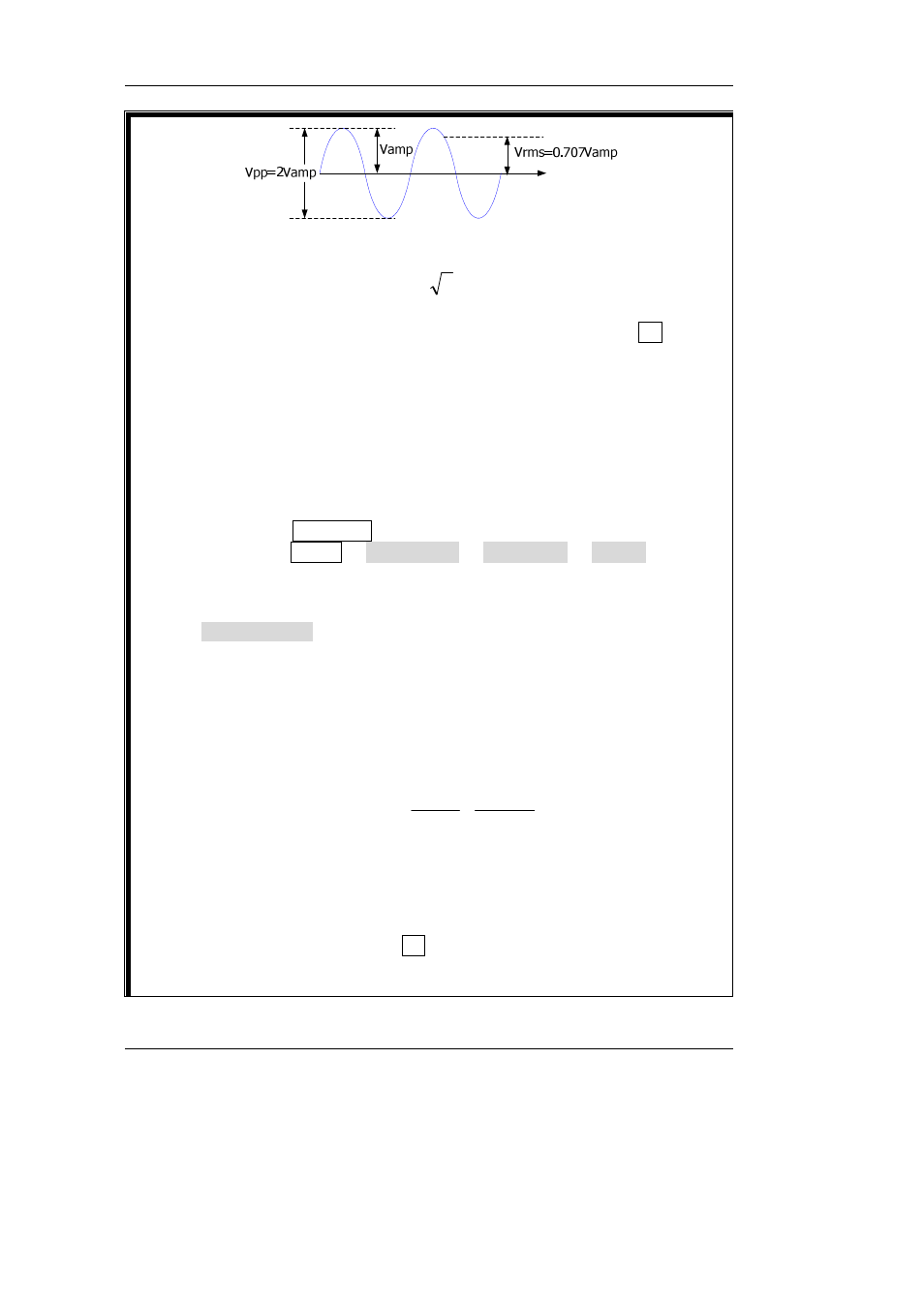

Gemäß der Abbildung oben, die Konvertierungsbeziehung zwischen Vpp und
Vrms entspricht der folgenden Gleichung:
Vrms 2 2 Vpp =
Zum Beispiel, wenn die aktuelle Amplitude 5Vpp ist, drücken Sie · auf der
numerischen Tastatur und wählen Sie “Vrms” um 5Vpp zum
korrespondierenden Vrms-Wert zu konvertieren. Für Sinussignalverläufe ist
der konvertierte Wert 1.768Vrms.
2． ． ． ． Wie kann die Amplitude eines Signalverlaufs in der Einheit dBm
ausgewählt werden?
Methode:
1) Drücken Sie CH1|CH2 um den gewünschten Kanal auszuwählen.
2) Drücken Sie Utility  ChannelSet  OutputSet  Imped um “Load”
auszuwählen und setzen Sie einen richtigen Load-Wert mit der
numerischen Tastatur.
3) Wählen Sie den gewünschten Signalverlauf und drücken Sie
Ampl/HiLevel um “Ampl” hervorzuheben. Benutzen Sie die numerische
Tastatur um den gewünschten Wert einzugeben und wählen Sie dann aus
dem pop-up Menü dBm.
Hinweis:
dBm ist die Einheit für den absoluten Leistungspegel und die
Konvertierungsbeziehung zwischen dBm und Vrms erfüllt die folgende
Gleichung:
2
1
10lg( )
0.001
Vrms
dBm
R W
= ×
In dieser Gleichung repräsentiert R den Wert der Kanalausgangsimpedanz,
dies muss ein bestimmter Wert sein, somit ist die Einheit dBm nicht verfügbar
wenn die Ausgangsimpedanz auf “HighZ” gestellt ist.
Zum Beispiel, wenn die aktuelle Ausgangsimpedanz 50Ω ist und die Amplitude
1.768Vrms (5Vpp), drücken Sie · auf der numerischen Tastatur und
wählen Sie “dBm” um den Amplitudenwert in den korrespondierenden dBm
Wert umzuwandeln. Der konvertierte Wert ist 7.9601dBm.
