KTM ADVENTURE R 640 - Handbuch (Seite 11)

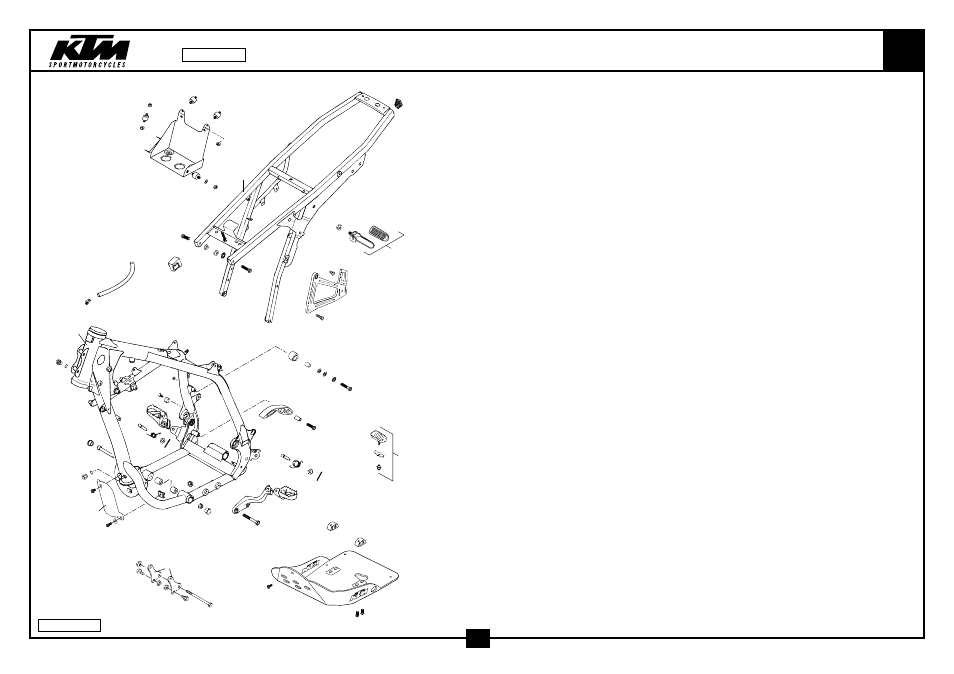

RAHMEN, AUSLEGER FRAME, SUB FRAME 640
51
58
55
1
61
64 63
41
45
43
46 47
31 11
85
34
12
30
38 40
44
42
46
47
12
32
81
83 84
80
17
18
19
18
16
14
87
87
88
88
36
37
91
93
93
94
90
2
4
13
3
8
8
8
8
9
9
9
9
6
77
5
76
53
56
79
71
50
52
17
70
59
60
70
65
19
75
00-582.03.0
9
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
52 583.03.051.000 FUSSRASTENGUMMI LI&RE DUKE’95 FOOTREST RUBBER L/S&R/S DUKE95 2
53 584.03.060.000 KETTENROLLE 12X28X22 ‘98 CHAIN ROLL 12X28X22 ‘98 1
55 584.03.060.065 BÜCHSE KETTENROLLE 8X12X23 ‘98 BUSH CHAIN ROLL 8X12X23 ‘98 1
56 360 030140 SCHNORR-SICHERUNGSSCHEIBE 8MM LOCK WASHER 8MM 1
58 0985 060003 SS.MUTTER DIN0985-M 6 SELF LOCK. NUT DIN0985-M 6 2
59 511.03.053.000 KETTENGLEITSTÜCK UNTEN ‘97 CHAIN SLIDING PIECE BELOW ‘97 1
60 511.03.053.051 BÜCHSE 8,2X10X20 BUSHING 8,2X10X20 1
61 544.03.135.000 VERSCHLUSSPFROPFEN SFL10 PLASTIC CAP SFL10 1
63 583.03.063.000 BREMSHEBELANSCHLAG ‘93 BRAKE LEVER STOP ‘93 1
64 0991 060203 SENKSCHRAUBE DIN7991-M 6X20 FLAT HEAD SCREW DIN7991-M 6X20 1
65 584.11.098.000 KONTAKTSCHEIBE M8 VSV-K8 CONTACT WASHER M8 VSV-K8 1
70 0015 080303 SK.BUNDSCHRAUBE M 8X30 SW=10 HH COLLAR SCREW M 8X30 WS=10 2
71 0015 080453 SK.BUNDSCHRAUBE M 8X45 SW=10 HH COLLAR SCREW M 8X45 WS=10 1
75 0015 080353 SK.BUNDSCHRAUBE M 8X35 SW=10 HH COLLAR SCREW M 8X35 WS=10 1
76 545.10.052.100 KETTENRADSCHR.-ISK M8X26 10.9 SPROCKET SCREW-AH M8X26 10.9 2
77 546.10.052.000 KETTENRADSCHRAUBE-ISK M 8X20 SPROCKET SCREW-AH M 8X20 2
79 0125 080003 UNTERLEGSCHEIBE DIN0125-A 8,4 WASHER DIN0125-A 8,4 2
80 583.03.010.000 ABDECKUNG FÜR ÖLFILTER ‘94 COVER OIL FILTER ‘94 X
81 0014 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 X
83 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 X
84 0021 060003 SCHEIBE DIN9021-A 6,4 WASHER DIN9021-A 6,4 X
85 546.03.048.100 MEHRBEREICHSBLECHMUTTER M6 RANGE CHANGE METAL NUT M6 X
87 0910 100003 VERSCHL.SCHR.DIN0910-M10X1 PLUG DIN0910-M10X1 2
88 580.38.022.900 CU-FÜLLRING 10 X 14 X 1,5 CU-SEAL RING 10 X 14 X 1,5 2
90 584.12.099.000 MOTORSCHUTZ LIMITED EDITION’97 ENGINE PROTECT. LIM.EDITION’97 1
91 0014 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 1
93 580.03.012.200 MOTORSCHUTZHALTERUNG RE. ‘97 ENGINE PROTECTOR BRACKET ‘97 2
94 0014 060153 SK.BUNDSCHRAUBE M 6X15 SW=8 HH COLLAR SCREW M 6X15 WS=8 4
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
00-582.03.0
2000
