KTM ADVENTURE R 640 - Handbuch (Seite 6)

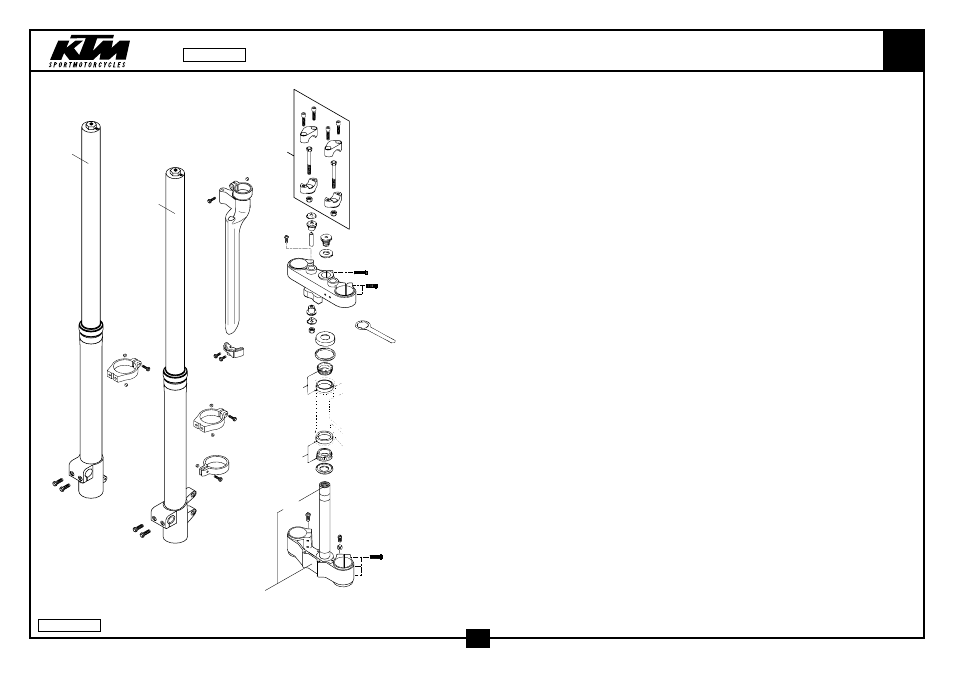

TELEGABEL WHITE POWER FRONT FORK WHITE POWER 640
15
30
30
42
40
41 53 43
44
54
53
34
40
042
59
99
86
83
81
81
80
5
6
6
7
7
6
9
7
7
10
12
32
33
53
53
57
58
1
2
8
8
14
7
6
7
13
99-582.01.0
4
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 582.01.001.100 GABELBEIN LI.WP „0918S755“ ‘98 FORK LEG L/S WP „0918S755“ ‘98 1
2 582.01.002.100 GABELBEIN RE.WP „0918S755“ ‘98 FORK LEG R/S WP „0918S755“ ‘98 1
5 503.01.070.000 TACHOW.FÜHRUNG MARZ.50,WP50’97 SP.CABLE GUIDE MARZ.50,WP50’97 1
6 0015 050203 SK.BUNDSCHRAUBE M 5X20 SW=8 HH COLLAR SCREW M 5X20 WS=8 5
7 0985 050003 SS.MUTTER DIN0985-M 5 SELF LOCKING NUT DIN0985-M 5 9
8 0015 080253 SK.BUNDSCHRAUBE M 8X25 SW=10 HH COLLAR SCREW M 8X25 WS=10 4
9 0015 050163 SK.BUNDSCHRAUBE M 5X16 SW=8 HH COLLAR SCREW M 5X16 WS=8 4
10 503.01.092.000 GABELSCHUTZ LINKS SCHWARZ ‘97 FORK PROTECTOR L/S BLACK ‘97 1
— 503.01.093.000 GABELSCHUTZ RECHTS SCHWARZ ‘97 FORK PROTECTOR R/S BLACK ‘97 1
12 546.01.290.000/30 GABELSCHUTZF.LINKS SCHWARZ’97 FORK PROTECTION GUIDE L/S ‘97 1
— 546.01.390.000/30 GABELSCHUTZF.RECHTS SCHWARZ’97 FORK PROTECTION GUIDE R/S ‘97 1
13 503.01.090.150 HALTESCHELLE SCHUTZF. SXC, ADV CLAMP PROTECTOR GUIDE SXC, ADV 1
14 503.01.090.250 HALTESCHELLE SCHUTZFÜHRUNG ‘98 CLAMP PROTECTOR GUIDE ‘98 1
15 584.02.001.050 AUFNAHMEKIT LENKER DUKE,ADV’97 SUPPORTKIT F.HANDL.DUKE,ADV’97 1
30 0912 080353 ISK.SCHRAUBE DIN0912-M 8X35 AH SCREW DIN0912-M 8X35 4
32 503.01.132.016 GABELBR.UNT.KPL. X=16MM/D=50MM BOT.TRIPLE CLAMP X=16MM/D=50MM 1
33 501.01.033.100 GABELSCHAFTROHR L=244 ‘91 FORK TUBE L=244 ‘91 1
34 582.01.034.016 GABELBRÜCKE OBEN X=16MM/D=50MM TOP TRIPLE CLAMP X=16MM/D=50MM 1
40 564.01.040.000 GUMMIBÜCHSE RUBBER BUSHING 4
41 564.01.041.100 DISTANZROHR 10,2X12X44 SPACER TUBE 10,2X12X44 2
42 564.01.042.000 SCHEIBE 10,5X32X2 WASHER 10,5X32X2 2
042 564.01.142.000 SCHEIBE 10,5X31 WASHER 10,5X31 2
43 564.01.043.000 SK.SCHRAUBE M20X1,5 HH SCREW M20X1,5 1
44 564.01.044.000 SCHEIBE 21X38X3 WASHER 21X38X3 1
53 0015 080303 SK.BUNDSCHRAUBE M 8X30 SW=10 HH COLLAR SCREW M 8X30 WS=10 10
54 0015 080353 SK.BUNDSCHRAUBE M 8X35 SW=10 HH COLLAR SCREW M 8X35 WS=10 1
57 0933 080253 SK.SCHRAUBE DIN0933-M 8X25 HH SCREW DIN0933-M 8X25 2
58 0934 080003 SK.MUTTER DIN0934-M 8 HEXAGON NUT DIN0934-M 8 2
59 0985 100003 SS.MUTTER DIN0985-M10 SELF LOCKING NUT DIN0985-M10 2
80 546.01.084.100 O-RINGTRÄGER M. DICHTLIPPE ‘91 O-RING SUPPORT W. SEALING LIP 1
81 542.01.081.000 KEGELROLLENLAGER STEUERKOPF TAPERED ROLLER BEARING 2
83 546.01.184.000 STEUERKOPFABDICHTUNG OBEN STEARING HEAD GASKET TOP 1
86 542.01.086.000 SCHUTZRING STEERING HEAD COVER 1
99 542.12.035.000 RINGSCHLÜSSEL SW=32 RING WRENCH WS=32 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
99-582.01.0
