KTM ADVENTURE R 640 - Handbuch (Seite 26)

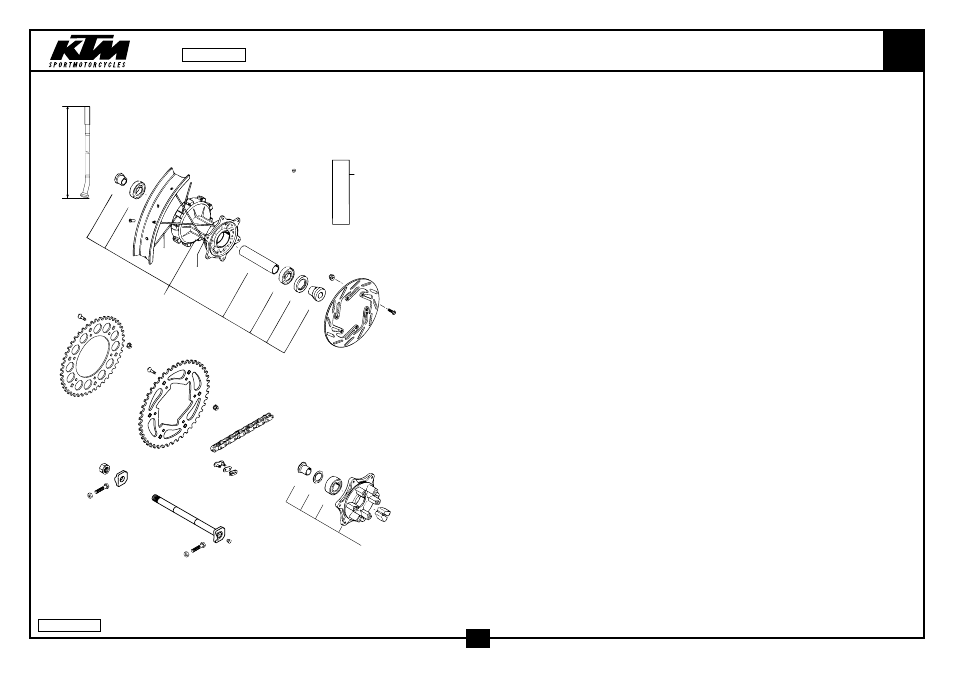

HINTERRAD REAR WHEEL 640
2
8
9
10
11
1
7
4
11
8
9
2
3
4
5
6
10
38
17
15
16
20
26
29
28
25
27
21
22
23
24 44
39
40
41
21
22
19
43
42
43
42
99-584.10.0
24
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 583.10.001.044 HINTERRAD GEDÄMPFT 2,50X18“DID REAR WHEEL 2,50X18“ DID 1
2 583.10.010.044 HINTERRADNABE GEDÄMPFT KPL.’93 REAR WHEEL HUB DAMPED CPL. ‘93 1
3 546.10.411.100 LAGERDISTANZROHR L=98,5MM BEARING SPACER TUBE L=98,5MM 1
4 0625 062052 RILLENKUGELLAGER 6205 2RSR C3 GROOVED BALL BEAR. 6205 2RSRC3 2
5 0760 325272 WELLENDICHTRING 32X52X7 B SHAFT SEAL RING 32X52X7 B 1
6 546.10.016.000 BÜCHSE FÜR NABE BUSHING FOR HUB 1
7 546.10.416.300 BÜCHSE FÜR HR.NABE GEDÄMPFT BUSHING FOR REAR DAMPED HUB 1
8 546.10.471.000 SPEICHE M5X223-10G 18“ SPOKE M5X223-10G 18“ 18
9* 503.10.071.197 SPEICHE M5X197-10G 18“ DDE SPOKE M5X197-10G 18“ DDE 18
10 580.10.470.100 FELGE HINTEN 2,50X18“ DID REAR RIM 2,50X18“ DID 1
11 583.09.072.000 STAHLNIPPEL M5 VERCHROMT STEEL NIPPLE M5 CHROME PLATED 36
15 580.10.060.600 BREMSSCHEIBE 220MM ANGESENKT REAR BRAKE DISK 220MM COUNTERS 1
16 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 6
17* 565.09.064.100 STOVER-FLANSCHMUTTER M6 10.9 SELF LOCKING NUT M6 10.9 6
19 583.10.051.038 KETTENRAD 38-Z REAR SPROCKET 38-T X
19 583.10.151.040 KETTENRAD 40-Z REAR SPROCKET 40-T X
19 583.10.051.042 KETTENRAD 42-Z REAR SPROCKET 42-T 1
19 583.10.151.045 KETTENRAD 45-Z REAR SPROCKET 45-T X
20 583.10.151.048 KETTENRAD 48-Z REAR SPROCKET 48-T X
20 583.10.151.050 KETTENRAD 50-Z REAR SPROCKET 50-T X
20 583.10.151.052 KETTENRAD 52-Z REAR SPROCKET 52-T X
21* 545.10.052.100 KETTENRADSCHR.-ISK M8X26 10.9 SPROCKET SCREW-AH M8X26 10.9 6
22* 543.10.086.200 STOVER-FLANSCHMUTTER M8 10.9 SELF LOCKING NUT M8 10.9 6
23 500.10.065.100 O-RING KETTE 5/8X1/4“ DID O-RING CHAIN 5/8X1/4“ DID 1
118 ROLLEN 118 ROLLS
23 500.10.065.101 O-RING KETTE 5/8X1/4“PER METER O-RING CHAIN 5/8X1/4“PER METER X
24 500.10.066.100 KETTENSCHLOSS 5/8X1/4“ O-RING MASTER LINK 5/8X1/4“ O-RING 1
25 583.10.050.044 KETTENRADTRÄGER KPL. SPROCKET SUPPORT CPL. 1
26 546.10.417.300 BÜCHSE F.KETTENRADTRÄG. L=25MM BUSH. F.SPROCKETSUPPORT L=25MM 1
27 546.10.459.000 DÄMPFERGUMMI ‘91 DAMPING RUBBER ‘91 6
28 0625 032057 RILLENKUGELLAGER 3205.B.2RSR GROOVED BALL BEAR. 3205.B.2RSR 1
29 546.10.018.000 NILOSRING 3205 AV SEAL WASHER 3205 AV 1
38 550.03.135.000 BLINDSTOPFEN FÜR FELGE PLUG FOR RIM X
39 502.10.086.000 ABDECKKAPPE SFL16 COVERING CAP SFL16 2
40 502.10.085.044 STECKACHSE HINTEN KPL.L=264MM WHEEL SPINDLE REAR CPL.L=264MM 1
41 565.10.084.100 KETTENSPANNER MIT BOHRUNG ‘95 CHAIN TENSIONER ‘95 1
GESCHMIEDET FORGED
42 502.03.030.090 SK.SCHRAUBE M8X40 A2 SW=10 HH SCREW M8X40 A2 WS=10 2
43 0934 080003 SK.MUTTER DIN0934-M 8 HEXAGON NUT DIN0934-M 8 2
44 503.10.099.000 SK-MUTTER M20X1,5 ‘98 HEXAGON NUT M20X1,5 ‘98 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
