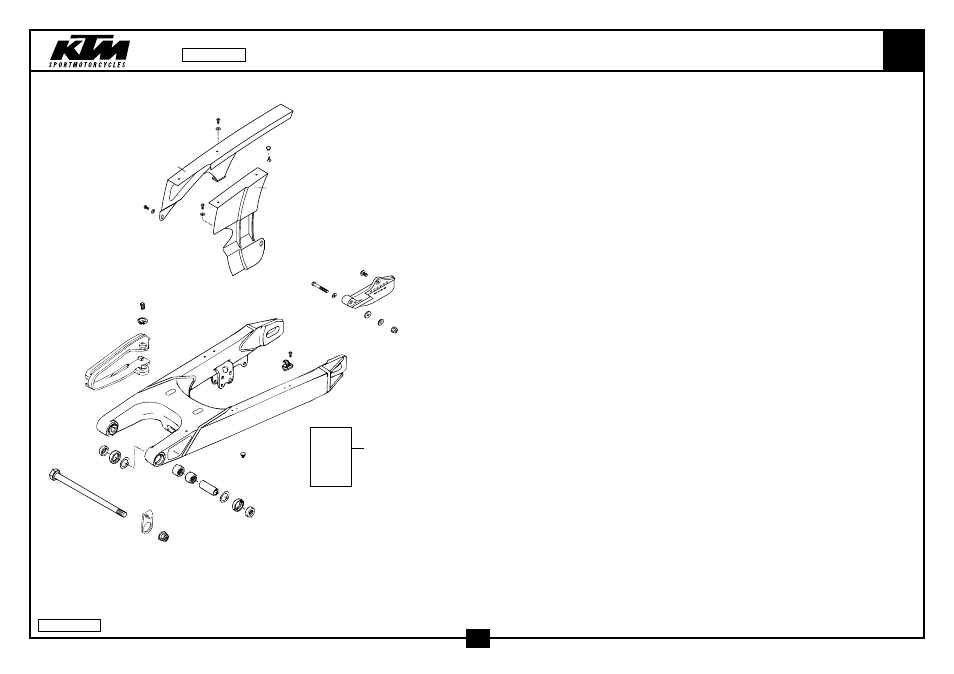

SCHWINGARM, KETTENSCHUTZ
SWINGARM, CHAIN GUARD
640
40..44
71
72
73
30
72
71
39
38
44
43
40
41
41
42
43
44
12
14
15
91
85
86
68
84
60
62
64
64
64
65
67
89
39
39
39
16
42
73
99-582.04.0
11
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
12
546.03.014.000
SCHWINGARMBOLZEN 15X250
SWINGARM BOLT 15X250
1
14
502.30.211.000
BREMSSCHLAUCHFÜHRUNG ‘89
BRAKE HOSE GUIDE ‘89
1
15
546.03.015.000
STOPPMUTTER M14X1,5 SW=19
SELF LOCKING NUT M14X1,5 WS=19
1
16
544.03.135.000
VERSCHLUSSPFROPFEN SFL10
PLASTIC CAP SFL10
X
30
583.03.130.344
SCHWINGARM KPL. L=567MM ‘97
SWINGARM CPL. L=567MM ‘97
1
38
546.11.076.100
HALTESCHELLE FÜR BREMSSCHL.’96
RETAIN.CLAMP FOR BRAKE HOSE’96
2
39
0010 050103
GEW.FURCHSCHRAUBE M 5,0X10
SPECIAL SCREW M 5,0X10
5
40
502.03.081.700
LAGERHÜLSE 15X20X38,75
BEARING SLEEVE 15X20X38,7
2
41
502.03.097.000
NADELHÜLSE HK 2012
NEEDLE BUSH HK 2012
4
42*
590.04.033.000
ANLAUFSCH. 22,2X31,7X0,8
STOP DISK 22,2X31,7X0,8
2
43
0760 253270
WELLENDICHTRING 25X32X7
SHAFT SEAL RING 25X32X7
4
44
546.03.090.000
TASSE FÜR WELLENDICHTR.15X25X9
BUCKET F.SHAFTSEALRING 15X25X9
4
60
583.07.060.000
KETTENSCHUTZ KLEIN ‘96
CHAINGUARD SMALL ‘96
1
62
583.07.060.150
KETTENSCHUTZ GROSS ‘97
CHAINGUARD LARGE ‘97
1
64
0125 050003
UNTERLEGSCHEIBE DIN0125-A 5,0
WASHER DIN0125-A 5,0
3
65
200.12.062.055
HOHLNIET 2-TLG.
HOLLOW RIVET TWO PARTS
2
67
0125 060003
UNTERLEGSCHEIBE DIN0125-A 6,4
WASHER DIN0125-A 6,4
1
68
584.04.060.050
SCHEIBE KETTENSCH. 6,5X10X16X6
WASHER CHAINGUARD 6,5X10X16X6
1
71
722.10.079.000
STÜTZSCHALE
BUCKET
2
72
0015 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
2
73
583.07.073.000
KETTENGLEITSCHUTZ DUKE’94
CHAIN SLIDING GUARD DUKE’94
1
84
502.32.050.001
STAHLSCHEIBE 6X17X3
STEEL WASHER 6X17X3
1
85
584.04.070.000
KETTENFÜHRUNG KPL. HI. LC4 ‘98
CHAIN GUIDE CPL. REAR LC4 ‘98
1
86*
565.09.064.100
STOVER-FLANSCHMUTTER M6 10.9
SELF LOCKING NUT M6 10.9
1
89
0015 060503
SK.BUNDSCHRAUBE M 6X50 SW=8
HH COLLAR SCREW M 6X50 WS=8
1
91
0014 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
00-582.04.0
2000
