KTM ADVENTURE R 640 - Handbuch (Seite 7)

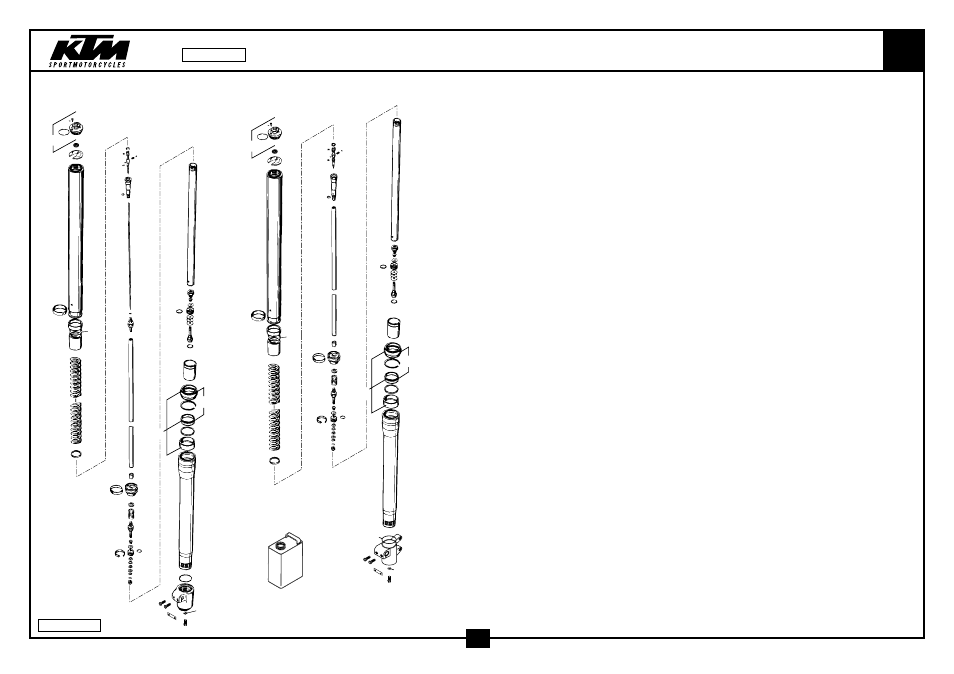

GABELBEINE WHITE POWER FORK LEGS WHITE POWER 640
ZUGSTUFE RECHTS
REBOUND DAMPING RIGHT DRUCKSTUFE LINKS
COMPRESS DAMPING LEFT
5 LITRE
5 L IT R E
5 zu
to
5 zu
to
2 3
6
22
5 zu to
24
24
30
32
5 zu
to
35
5
8
16
36
5 zu
to
42
40
43
1 3
5 zu
to
6
5 zu
to
22
5 zu
to
30
5 zu
to
32
35
5
8
16
36
zu
to
70
34
34
5
38
43
41
42 44
44
41
99-582.01.1
5
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 583.01.408.000 VERSCHLUSSKAPPE KPL.DRUCKSTUFE SCREW CAP CPL.COMPRESS DAMPING 1
2 583.01.409.000 VERSCHLUSSKAPPE KPL. ZUGSTUFE SCREW CAP CPL. REBOUND DAMPING 1
3 0770 400020 + O-RING 40,00X2,00 O-RING 40,00X2,00 2
5 583.01.414.000 + DICHTUNGSSATZ M.GLEITBÜCHSEN GASKET SET WITH SLIDING BUSH 1
6 583.01.423.000 FEDERTELLER MIT SCHLITZ SPRING RETAINER WITH SLOT 2
8 583.01.415.000 + REP. SATZ WELLENDICHTRINGE REPAIR KIT SHAFT SEAL RINGS 1
16 583.01.429.000 SPRENGRING D=50MM CIRCLIP D=50MM 2
22 547.01.003.000 GABELHOLM D=50MM/L=668MM ‘98 FORK TUBE D=50MM/L=668MM ‘98 2
24 583.01.419.000 SCHEIBE 32X45X2 WASHER 32X45X2 2
30 547.01.021.038 FEDER 3,8 N/MM SET SPRING 3,8 N/MM SET X
30 547.01.021.040 + FEDER 4,0 N/MM SET SPRING 4,0 N/MM SET X
30 547.01.021.042 + FEDER 4,2 N/MM SET SPRING 4,2 N/MM SET X
30 547.01.021.044 FEDER 4,4 N/MM SET SPRING 4,4 N/MM SET 2
30 547.01.021.046 FEDER 4,6 N/MM SET SPRING 4,6 N/MM SET X
30 547.01.021.048 + FEDER 4,8 N/MM SET SPRING 4,8 N/MM SET X
32 547.01.016.000 RING 35X41,5X2,5 RING 35X41,5X2,5 2
34 547.01.022.000 BÜCHSE 44,5X35X80 BUSHING 44,5X35X80 2
35 547.01.018.000 GLEITBÜCHSE HYDRO-STOP L=73,5 SLIDING BUSH HYDRO-STOP L=73,5 2
36 547.01.004.000 + AUSSENROHR L=439MM OUTER TUBE L=439MM 2
38 582.01.006.100 GABELFAUST LINKS 300MM M8 ‘98 AXLE CLAMP L/S 300MM M8 ‘98 1
40 547.01.007.000 GABELFAUST RE. EXTREME M8 ‘98 AXLE CLAMP R/S EXTREME M8 ‘98 1
41 0015 080253 SK.BUNDSCHRAUBE M 8X25 SW=10 HH COLLAR SCREW M 8X25 WS=10 4
42 0015 080203 SK.BUNDSCHRAUBE M 8X20 SW=10 HH COLLAR SCREW M 8X20 WS=10 2
43 580.38.032.100 CU-DICHTRING 8 X 12 X 2 SEAL RING 8X12X2 (COPPER) 2
44 583.01.006.050 KLEMMPLATTE 13,5X42,5 CLAMPING PLATE 13,5X42,5 2
70 306007 + GABELÖL SAE5 5 LITER FORK OIL SAE5 5 LITER 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
99-582.01.1
2000
