KTM ADVENTURE R 640 - Handbuch (Seite 33)

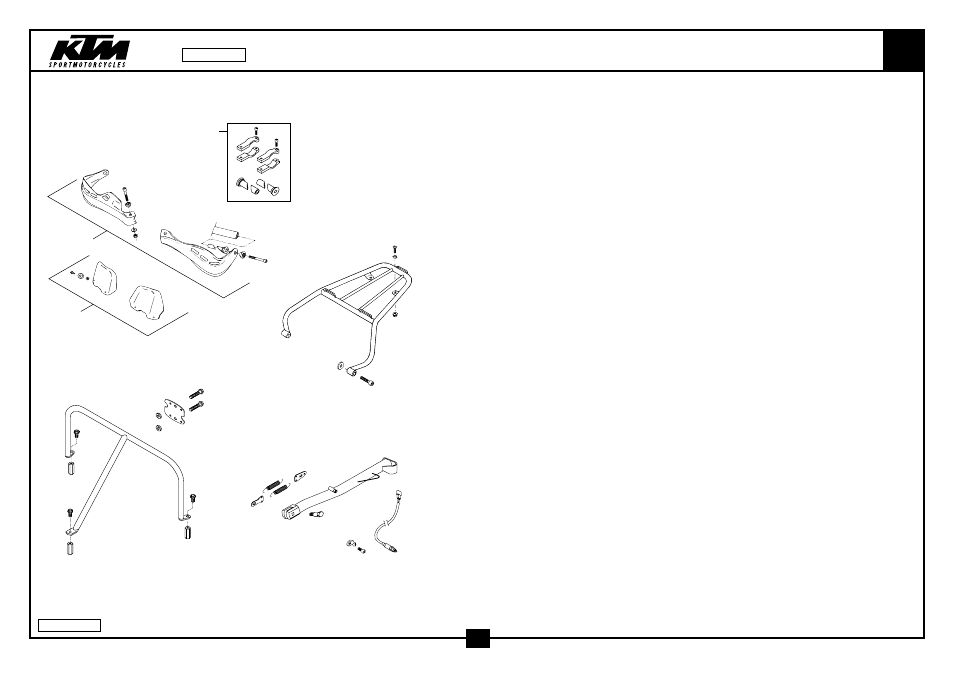

ZUBEHÖR ACCESSORIES 640
15
16
17
18
20
27
25
26
1
2
4
4
4
5
5
6
6
7
7
7
21
30
33
34
35
31
31
36
37
38
00-582.12.0
31
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 582.12.090.000 ROADBOOKTRÄGER 620 ADV.’97 ROADBOOK CARRIER 620 ADV.’97 1
2 582.02.070.000 HALTEBLECH F.ROADB.SCHALTER’97 BRACKET FOR ROADBOOKSWITCH ‘97 1
4 730.01.039.100 SK-MUTTER M6 L=25MM SW=10 HH NUT M6 L=25MM WS=10 3
5 120.11.016.000 SCHEIBE 6 X 12 X 3 WASHER 6 X 12 X 3 2
6 0015 060303 SK.BUNDSCHRAUBE M 6X30 SW=8 HH COLLAR SCREW M 6X30 WS=8 2
7 0015 060123 SK.BUNDSCHRAUBE M 6X12 SW=8 HH COLLAR SCREW M 6X12 WS=8 3
15 583.12.011.000/04 GEPÄCKTRÄGER ORANGE ADV. ‘98 BAGGAGE CARRIER ORANGE ADV.’98 1
16 0991 060203 SENKSCHRAUBE DIN7991-M 6X20 FLAT HEAD SCREW DIN7991-M 6X20 2
17 400.06.006.000 FASSONSCHEIBE 6MM WASHER 6MM 2
18* 565.09.064.100 STOVER-FLANSCHMUTTER M6 10.9 SELF LOCKING NUT M6 10.9 2
20 0912 060303 ISK.SCHRAUBE DIN0912-M 6X30 AH SCREW DIN0912-M 6X30 2
21 502.32.050.001 STAHLSCHEIBE 6X17X3 STEEL WASHER 6X17X3 2
25 502.02.079.044/30 HANDSCHUTZ LI&RE.KPL. SCHWARZ HAND GUARD CPL.L+R/S BLACK 1
26 502.02.079.050/30 WINDSCHUTZ LI.& RE.KPL.SCHWARZ SCREEN CPL.L+R/S BLACK 1
27 502.02.079.051 BEFESTIGUNGSKIT HANDSCHUTZ KPL FASTENING KIT HAND GUARDS CPL. 1
30 582.03.023.000 SEITENST.KPL. 407MM ADVENT.’97 SIDESTAND CPL.407MM ADVENT.’97 1
31 100.03.021.000 STÄNDERFEDER KURZ STAND SPRING SHORT 2
33 511.03.023.054 FEDERLASCHE OBEN FÜR SEITENST. SPRING SHACKLE TOP FOR SIDEST. 1
34 511.03.023.055 FEDERLASCHE UNTEN F. SEITENST. SPRING SHACKLE BELOW F.SIDEST. 1
35* 582.03.027.200 SCHRAUBE F. SEITENSTÄNDER ‘99 SREW FOR SIDE STAND ‘99 1
36 584.11.049.000 KUPPLUNGSSCHALTER ‘96 CLUTCH SWITCH ‘96 1
37 582.03.029.000 SCHALTERKONSOLE F.ADVENTURE’97 SWITCH BRACKET F. ADVENTURE’97 1
38 0912 100160 ISK.SCHRAUBE DIN0912-M10X16 AH SCREW DIN0912-M10X16 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
00-582.12.0
2000
