KTM ADVENTURE R 640 - Handbuch (Seite 18)

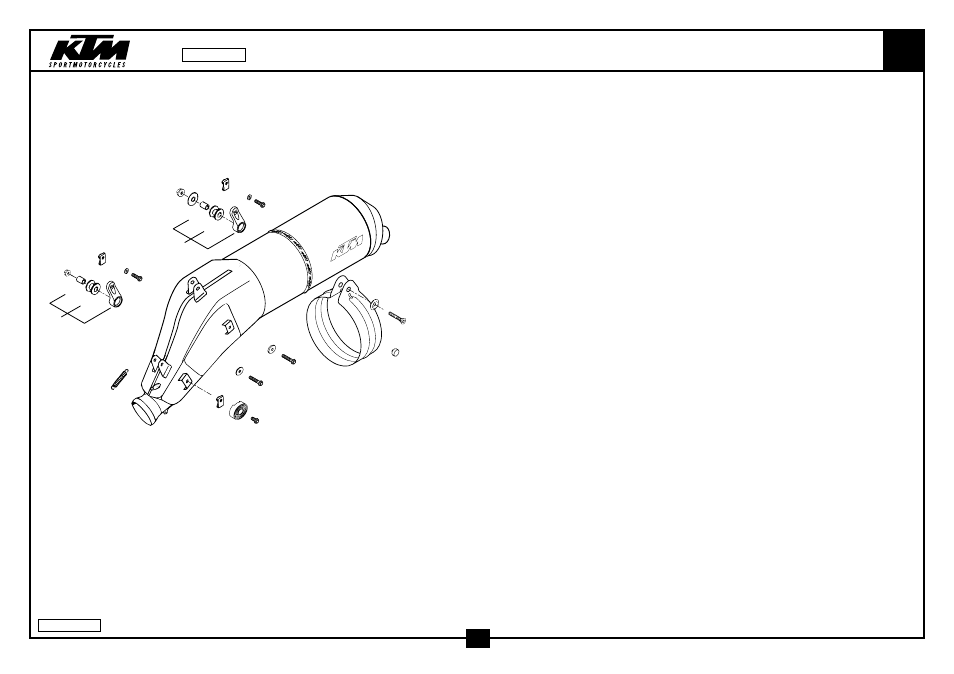

ENDDÄMPFER SILENCER 640
33
50
12
13
11
19
27
8
24
15
52
17
18
12
22
8
13
11
9
14
10
HGS 3
16
10
20
51
54
12
56
00-584.05.1
16
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
8 543.05.068.100 DÄMPFUNGSELEMENT SILICON GRAU DAMPING COMPONENT SILICON GREY 3
9 543.05.069.000 BÜCHSE 12 X 7 X 16 BUSHING 12 X 7 X 16 2
10 0015 060303 SK.BUNDSCHRAUBE M 6X30 SW=8 HH COLLAR SCREW M 6X30 WS=8 2
11 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 3
12 546.03.048.100 MEHRBEREICHSBLECHMUTTER M6 RANGE CHANGE METAL NUT M6 4
13 0137 060000 FEDERSCHEIBE DIN0137-B 6 SPRING WASHER DIN0137-B 6 3
14* 565.09.064.100 STOVER-FLANSCHMUTTER M6 FK10 SELF LOCKING NUT M6 10.9 2
15 0021 080003 SCHEIBE DIN9021-A 8,4 WASHER DIN9021-A 8,4 1
16 0021 060003 SCHEIBE DIN9021-A 6,4 WASHER DIN9021-A 6,4 1
17 583.03.061.000 FASONSCHEIBE ALU 8 X 24 MM SPECIAL WASHER ALU 8 X 24 MM 1
18 0991 080353 SENKSCHRAUBE DIN7991-M 8X35 FLAT HEAD SCREW DIN7991-M 8X35 1
19 583.05.165.144 SCHALLDÄMPFERHALTER KPL. KURZ SILENCER BRACKET CPL. SHORT 1
20 502.32.050.001 STAHLSCHEIBE 6X17X3 STEEL WASHER 6X17X3 1
22 583.05.165.244 SCHALLDÄMPFERHAL. KPL. KURZ’96 SILENCER BRACKET CPL. SHORT’96 2
24* 543.10.086.200 STOVER-FLANSCHMUTTER M8 FK10 SELF LOCKING NUT M8 10.9 1
27 565.05.069.000 BÜCHSE 8,4X12X16 SPACER BUSHING 8,4X12X16 1
33 503.05.016.000 ZUGFEDER L=55MM ÖSEN BEWEGLICH TENSION SPRING L=55MM 2
50 583.05.083.000 ENDDÄMPFER „KTM HGS KAT“ ‘97 SILENCER „KTM HGS KAT“ ‘97 X
50 583.05.083.100 ENDDÄMPFER „KTM HGS3“ ‘97 SILENCER „KTM HGS3“ ‘97 1
51 543.08.042.000 GUMMIPUFFER RUBBER BUFFER 1
52 583.05.161.100 HALTESCHELLE FÜR ENDDÄMPFER’96 RETAINING CLAMP F. SILENCER’96 1
54* 584.05.098.100 GUMMIPUFFER F. AUSPUFF RUBBERBUFFER 8X17X10 SIL. 2000 2
56 0015 060123 SK.BUNDSCHRAUBE M 6X12 SW=8 HH COLLAR SCREW M 6X12 WS=8 2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
00-582.05.0
2000
