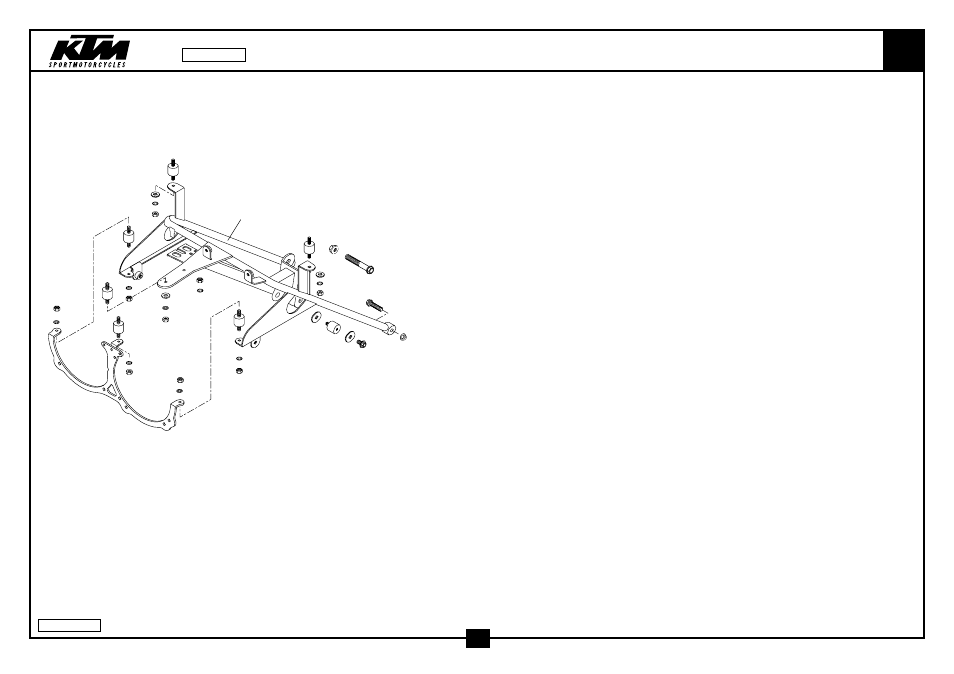

SCHEINWERFERTRÄGER, BEFESTIGUNG HEAD LIGHT SUPPORT, ATTACHEMENT 640
1
2
5
5
5
5
5
5
6
6
6
7
7
7
9
10
11
12
7
7
7
7
7
7
20
20
20
20
20
20
20
20
20
8
8
14
15
99-582.14.4
27
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
582.14.010.000
TRÄGER F. COCKPIT ADVENTURE’97
SUPPORT F.COCKPIT ADVENTURE’97
1
2
582.11.045.000
TRÄGER F. SCHEINWERFER ADV.’97
SUPPORT F. HEAD LIGHT ADV. ‘97
1
5
543.35.031.000
SILENTBLOCK 20X15-M6X10-(2)
RUBBER GROMMET 20X15-M6X10 (2)
6
6
0125 060003
UNTERLEGSCHEIBE DIN0125-A 6,4
WASHER DIN0125-A 6,4
3
7
0934 060003
SK.MUTTER DIN0934-M 6
HEXAGON NUT DIN0934-M 6
9
8
0021 060003
SCHEIBE DIN9021-A 6,4
WASHER DIN9021-A 6,4
2
9
0015 060253
SK.BUNDSCHRAUBE M 6X25 SW=8
HH COLLAR SCREW M 6X25 WS=8
2
10*
565.09.064.100
STOVER-FLANSCHMUTTER M6 10.9
SELF LOCKING NUT M6 10.9
2
11
0015 080503
SK.BUNDSCHRAUBE M 8X50 SW=10
HH COLLAR SCREW M 8X50 WS=10
2
12*
543.10.086.200
STOVER-FLANSCHMUTTER M8 10.9
SELF LOCKING NUT M8 10.9
2
14*
543.35.031.000
SILENTBLOCK 20X15-M6X10-(2)
RUBBER GROMMET 20X15-M6X10 (2)
1
15
0014 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
1
20
0797 060003
ZAHNSCHEIBE DIN6797-J 6,4
TOOTH LOCK WASH. DIN6797-A 6,4
9
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
00-582.14.4
