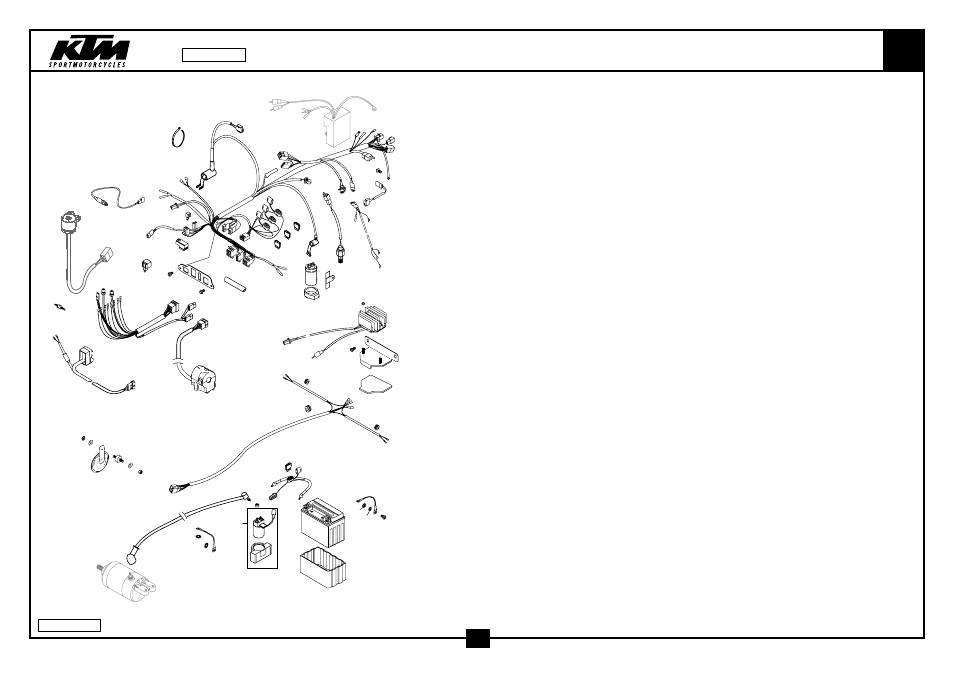

KABELSTRANG WIRING HARNESS 640
10
37
60
1
2
3
6
7
21
22
36
26
35
27
28
28
29
5
30
31
32
33
50
52
52
53
54
22
51
38
20
4
16
16
12
55
56
13
8
59
17
46
57
58
17
40
52
52
14
14
14
23
24
99-582.11.0
29
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 582.11.075.200 HAUPTKABELSTRANG ADVENTURE ‘99 MAIN WIRING HARNESS ADV. ‘99 1
2 584.11.176.000 KABELSTRANG HI. LC4-E/DUKE ‘97 WIRING HAR. REAR LC4-E/DUKE’97 1
3 584.11.049.000 KUPPLUNGSSCHALTER ‘96 CLUTCH SWITCH ‘96 1
4 582.11.074.000 START NOT-AUS SCHALTER ADV.’97 START-STOP SWITCH ADVENTURE’97 1
SYMBOLE WEISS SYMBOLS WHITE
5 582.11.083.000 STECKERBORD ADVENTURE ‘97 BRACKET FOR PLUGS ADVENTURE’97 1
6 584.11.057.000 STARTERHILFSRELAIS ‘96 STARTER RELAY ‘96 1
7 584.11.096.100 DIODE FÜR E-START S3H-15 ‘97 DIODE FOR E-START S3H-15 ‘97 1
8 583.12.085.100 DICHTUNGSPROFIL F. ABDECKUNG EDGE PROTECTOR FOR COVER 0,2
10 503.11.051.100 BREMSLICHTSCHALTER HINTEN ‘98 BRAKE LIGHT SWITCH REAR ‘98 1
12 446.11.207.200 BLINKGEBER SUMITOMO ADV.’97 FLASHER UNIT SUMITOMO ADV.’97 1
13 582.11.078.000 KABELSTR. F.INSTRUMENT.ADV.’97 WIRING HAR. F.CONTROLS ADV.’97 1
14 580.11.109.010 STECKSICHERUNG 10 A FUSE 10 A 3
16 0014 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 2
17 0125 060003 UNTERLEGSCHEIBE DIN0125-A 6,4 WASHER DIN0125-A 6,4 2
20 582.11.070.000 LICHTSCHALTER KPL. CEV ADV.’97 LIGHT SWITCH CPL. CEV ADV.’97 1
21 510.11.050.000 BREMSLICHTSCHALTER VORNE FRONT BRAKE LIGHT SWITCH 1
22 0014 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 2
23 584.31.065.100 MICROSCHALTER LC4 ‘98 MICRO SWITCH LC4 ‘98 1
24 584.11.085.000 KABELSTRANG EPC FÜR MOTOR LC4 WIRING HARN. EPC F. ENGINE LC4 1
26* 565.09.064.100 STOVER-FLANSCHMUTTER M6 10.9 SELF LOCKING NUT M6 10.9 2
27 0015 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 2
28 575.11.027.000 KABELTÜLLE D=6MM OFFEN RUBBER SLEEVE D=6MM OPEN 2
29 310.08.060.000 KABELTÜLLE D=8MM OFFEN RUBBER SLEEVE D=8MM OPEN 1
30 584.11.053.000 BATTERIE 12V 8AH ‘96 BATTERY 12V 8AH ‘96 1
31 584.11.053.050 BATTERIEHÜLLE AUS GUMMI ‘96 BATTERY COVER (RUBBER) ‘96 1
32 584.11.059.250 BATTERIEKABEL 190MM 20A ‘98 BATTERY CABLE 190MM 20A ‘98 1
BATTERIE - STARTRELAISE BATTERY - STARTRELAISE
33 584.11.059.100 STARTERKABEL 700MM ‘97 STARTERCABLE 700 MM ‘97 1
STARTERRELAISE-STARTERMOTOR STARTERRELAISE-STARTERENGINE
35 584.11.055.100 BATTERIEHALTEBÜ. LC4-E/DUKE’97 BATTERY BRACKET LC4-E/DUKE’97 1
36 584.11.034.100 REGLER-GLEICHRICHTER 12V ‘97 VOLT.REGULATOR-RECTIFIER 12V 1
37 580.11.109.020 STECKSICHERUNG 20 A FUSE 20 A 1
38 584.11.055.150 METAMOLL F. BATTERIEHALTEBÜGEL METAMOLL FOR BATTERY BRACKET 1
40 490.01.426.000 SILENTBLOCK 20X10-M6X12-(2) RUBBER GROMMET 20X10-M6X12 (2) 1
46 545.11.060.100 GLEICHSTROMHORN 12V NIKKO DC HORN 12V NIKKO 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
00-582.11.0
