KTM ADVENTURE R 640 - Handbuch (Seite 20)

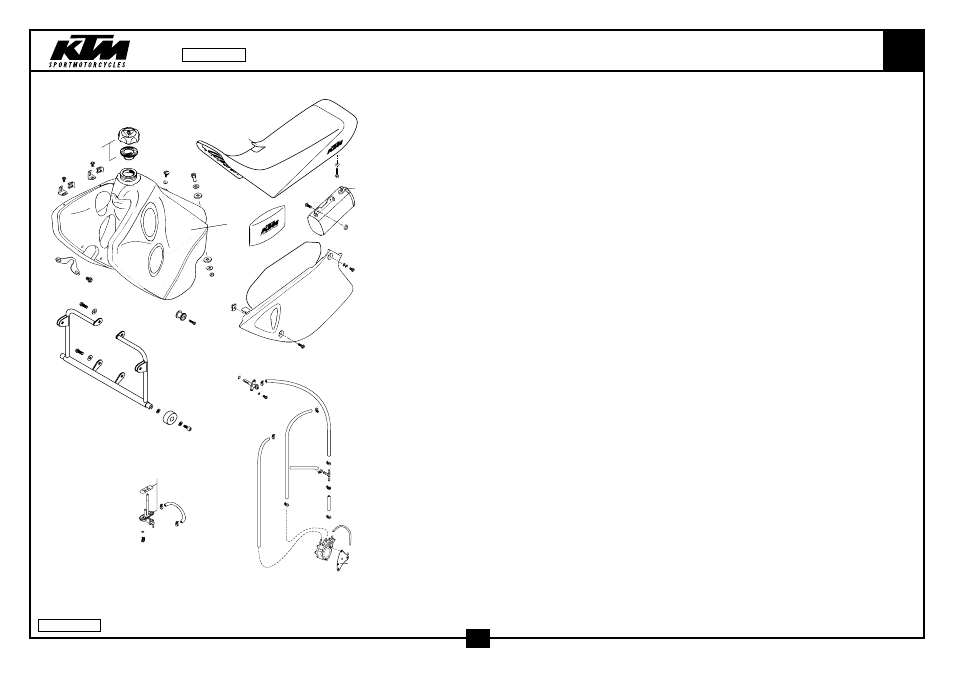

TANK, SITZBANK, VERKLEIDUNG TANK, SEAT, COVER 640
1
2
5
5
5
6
4
44
13
8
81
48
44
43
68
52
42
14
11
31
58
59
31
9
52
67
36
37
40
41
10
12
22
22
23
23
25
26
27
28
38
180mm
15
15
35
10 48
48 50
51
46
30
60
3
4
45
13
18
13
13
13
20 21
24
425mm
425mm
350mm
90mm
165mm
15
15
17
15
15
15
15
15
16
53
00-582.07.0
18
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 582.07.013.044/06 BENZINTANK 30LIT.NYLON ADV.’98 FUEL TANK 30LI. NYLON ADV. ‘98 1
BLAU BLUE
2 585.07.023.000 HALTEBLECH FÜR 30 LITER TANK BRACKET FOR 30 LITER TANK 2
3 585.07.003.000 BENZINHAHN KPL.KLEIN RALLYE’96 FUEL COCK CPL. SMALL RALLYE’96 1
4 0603 061001 CU-DICHTRING DIN7603- 6X10X1 CU-SEAL RING DIN7603- 6X10X1 4
5 0014 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 8
6 583.07.106.100 DICHTUNG BENZINHAHN MIKUNI GASKET FUEL COCK MIKUNI 1
8* 590.07.008.044 TANKVERSCHL.KPL.KLEIN EUROPA FILLER CAP CPL. SMALL EUROPE 1
9 560.07.009.100 DICHTUNG FÜR TANKVERSCHLUSS GASKET FOR TANK CAP 1
10 0125 060003 UNTERLEGSCHEIBE DIN0125-A 6,4 WASHER DIN0125-A 6,4 2
11 580.07.044.000 LINSENSCHRAUBE M6X15 250/4T OVAL HEAD SCREW M6X15 250/4T 1
12 0015 060303 SK.BUNDSCHRAUBE M 6X30 SW=8 HH COLLAR SCREW M 6X30 WS=8 1
13 544.35.024.001 ND-SCHLAUCH ID 7,5 PER METER HOSE ID 7,5 PER METER 1,2
14 583.07.014.000 HALSMUTTER M8 SPECIAL NUT M8 1
15 580.07.117.000 YDNAC-KLAMMER 10107 10MM YDNAC-KLAMMER 10107 10MM X
16 310.07.007.001 PVC-SCHLAUCH 5 X 8 MM PVC-HOSE 5 X 8 MM 0,2
17 582.05.035.001 GEWEBESCHLAUCH 6X10 PER METER HOSE 6X10 PER METER 0,43
18 580.07.017.000 YDNAC KLAMMER 10101 (9MM) YDNAC CLAMP 10101 (9MM) 1
20 583.12.093.000 BENZINPUMPE MIKUNI RALLYE FUEL PUMP MIKUNI RALLYE 1
21 583.12.095.100 HALTEBLECH FÜR BENZINPUMPE BRACKET FOR FUEL PUMP 1
22 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 4
23 0021 060003 SCHEIBE DIN9021-A 6,4 WASHER DIN9021-A 6,4 4
24 0985 050003 SS.MUTTER DIN0985-M 5 SELF LOCKING NUT DIN0985-M 5 2
25 585.12.092.000 HALTERUNG 30LT TANK RALLYE ‘97 BRACKET FOR 30 LITER TANK ‘97 1
26 501.07.015.000 TANKROLLE 13X36X16 TANKROLL 13X36X16 2
27 0912 060163 ISK.SCHRAUBE DIN0912-M 6X16 AH SCREW DIN0912-M 6X16 2
28 0125 060003 UNTERLEGSCHEIBE DIN0125-A 6,4 WASHER DIN0125-A 6,4 2
30 583.08.041.050 HITZESCHUTZ ZUSCHNITT HEAT PROTECTOR 1
31 0014 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 4
35 502.35.033.300 KLIPS-MUTTERNHALTER M6 KP142 SNAP-NUT HOLDER M6 KP142 2
36 583.07.113.250 TANKROLLE KPL. 12 X 34 X 25 TANK BUSHING CPL. 12 X 34 X 25 2
37 0015 060253 SK.BUNDSCHRAUBE M 6X25 SW=8 HH COLLAR SCREW M 6X25 WS=8 2
38 120.11.016.000 SCHEIBE 6 X 12 X 3 WASHER 6 X 12 X 3 2
40* 582.07.040.300 SITZBANK ADVENTURE BLAU 2000 SEAT ADVENTURE BLUE 2000 1
41* 582.07.040.350 SITZBANKÜBERZUG BLAU ADV. 2000 SEAT COVER BLUE ADVENTURE 2000 1
42 583.07.019.000 SCHEIBE 10,5 X 25 X 1,5 WASHER 10,5 X 25 X 1,5 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
00-582.07.0
2000
