KTM ADVENTURE R 640 - Handbuch (Seite 21)

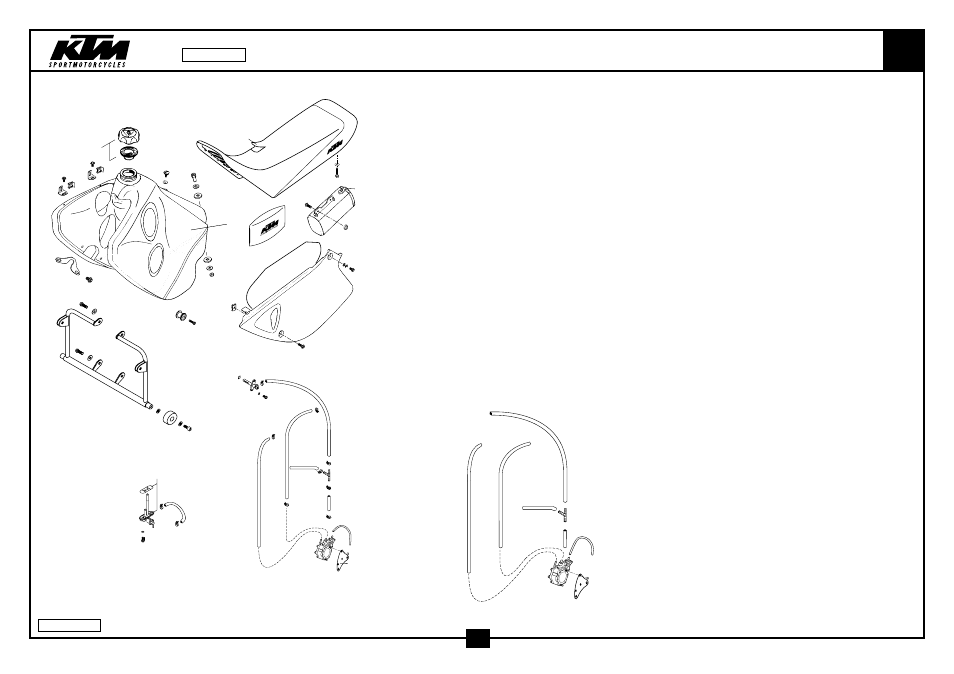

TANK, SITZBANK, VERKLEIDUNG TANK, SEAT, COVER 640
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
43 502.33.041.000 NORDLOCK SCHEIBEN M6 (PAAR) PAIR OF WASHERS M6 NORDLOCK 2
44 0015 060123 SK.BUNDSCHRAUBE M 6X12 SW=8 HH COLLAR SCREW M 6X12 WS=8 6
45 550.07.006.200 O-RING 11X1,8 NBR 70 O-RING 11X1,8 NBR 70 1
46 511.07.004.000 BENZINHAHN KPL.MIKUNI CK-69’96 FUEL COCK CPL.MIKUNI CK-69 ‘96 1
EIN ANSCHLUSS ONE CONNECTION
48 546.03.048.100 MEHRBEREICHSBLECHMUTTER M6 RANGE CHANGE METAL NUT M6 6
50 582.11.001.060 MASKENHALTEBLECH LI.OBEN ‘97 BRACKET L/S TOP ‘97 1
— 582.11.001.061 MASKENHALTEBLECH RE.OBEN ‘97 BRACKET R/S TOP ‘97 1
51 582.11.001.062 HALTEBLECH MASKE UNTEN ‘97 BRACKET BELOW FOR MASK ‘97 2
52 510.05.067.100 ISOLIERSCHEIBE 12X28X3 INSOLATE WASHER 12X28X3 2
53 580.07.015.000 T-STÜCK FÜR BENZINLEITUNG T-CONNECTOR FOR FUEL LINE 1
58 580.12.058.000 WERKZEUGKASTEN KPL. ‘92 TOOL BOX CPL. ‘92 1
59 580.12.058.050 GUMMI FÜR WERKZEUGKASTEN ‘92 RUBBER FOR TOOL BOX ‘92 1
60 583.29.099.000 BORDWERKZEUG 400-640 LC4 ‘97 TOOL SET 400-640 LC4 ‘97 1
67 0021 080003 SCHEIBE DIN9021-A 8,4 WASHER DIN9021-A 8,4 1
68 0934 080003 SK.MUTTER DIN0934-M 8 HEXAGON NUT DIN0934-M 8 1
81 583.08.041.000/04 SEITENVERKL. ORANGE LINKS ‘98 SIDE COVER ORANGE L/S ‘98 1
ORANGE ORANGE
— 583.08.042.000/04 SEITENVERKL. ORANGE RECHTS ‘97 SIDE COVER ORANGE R/S ‘97 1
ORANGE ORANGE
A
B C
E
D
A - BENZINTANK RECHTS GAS TANK RIGHT
B - UNTERDRUCKANSCHLUSS VACUUM CONNECTION
C - VERGASER CARBURETOR
D - BENZINTANK LINKS GAS TANK LEFT
E - ENTL FTUNG BREATHER
