61
Verricelli WARN per uso industriale
La mancata osservanza delle
istruzioni può risultare in danni
materiali, lesioni gravi o morte.
• Mantenere sempre un minimo di cinque (5)
giri di fune metallica sul tamburo.
• Usare sempre la fune metallica specificata del
prospetto di dati del prodotto.
• Installare sempre la fune seguendo le
istruzioni indicate sotto.
• Controllare nuovamente gli attrezzamenti di
montaggio per verificare che non ci siano
bulloni allentati, ecc.
• Accertarsi che tutti i componenti dell’impianto
idraulico siano corretti e collegati in modo
giusto.
• Accertarsi che tutti i collegamenti siano stretti
e sicuri.
• Controllare la rotazione del motore: il
motore deve ruotare in senso antiorario se lo
si guarda dall’estremità del motore quando il
fluido idraulico è fornito dalla porta A del
motore.
• Per garantire la massima durata del motore
idraulico, il verricello dovrebbe funzionare per
un’ora a non più di 30% del carico nominale
prima di usarlo in situazioni a pieno carico.
Controllo finale dell’installazione
Installazione della
fune metallica
La fune metallica può essere avvolta sul tamburo in
una direzione o nell’altra. Seguire sempre le
istruzioni per tirare elencate nella sezione sul
montaggio del verricello.
1 Inserire l’estremità della fune metallica nel
foro di ancoraggio situato nella flangia del
tamburo. NOTA: L’applicazione di un pezzetto
di nastro attorno all’estremità della fune
metallica faciliterà molto l’installazione. La
fune metallica deve estendersi all’altro lato del
foro.
2 Serrare le viti di fermo alla torsione di 12-15
libbre-piede (16-20 N-m). Non serrare in
modo eccessivo perché così facendo si può
danneggiare la filettatura delle viti. Accertarsi
che entrambe (2) viti di fermo fissino la fune
metallica in modo sicuro. Accertarsi che
nessuna delle (2) viti di fermo sporga dalla
flangia del tamburo.
3 Quando la sua estremità è allacciata in modo
sicuro, avvolgere con cura la fune metallica
sul tamburo in modo uniforme. Tenere sempre
la fune tesa.
4 Mantenere sempre un minimo di cinque (5)
giri di fune metallica sul tamburo. un numero
di giri inferiore può causare il distacco dal
tamburo dell’estremità della fune e la caduta
del carico.
AVVERTENZA

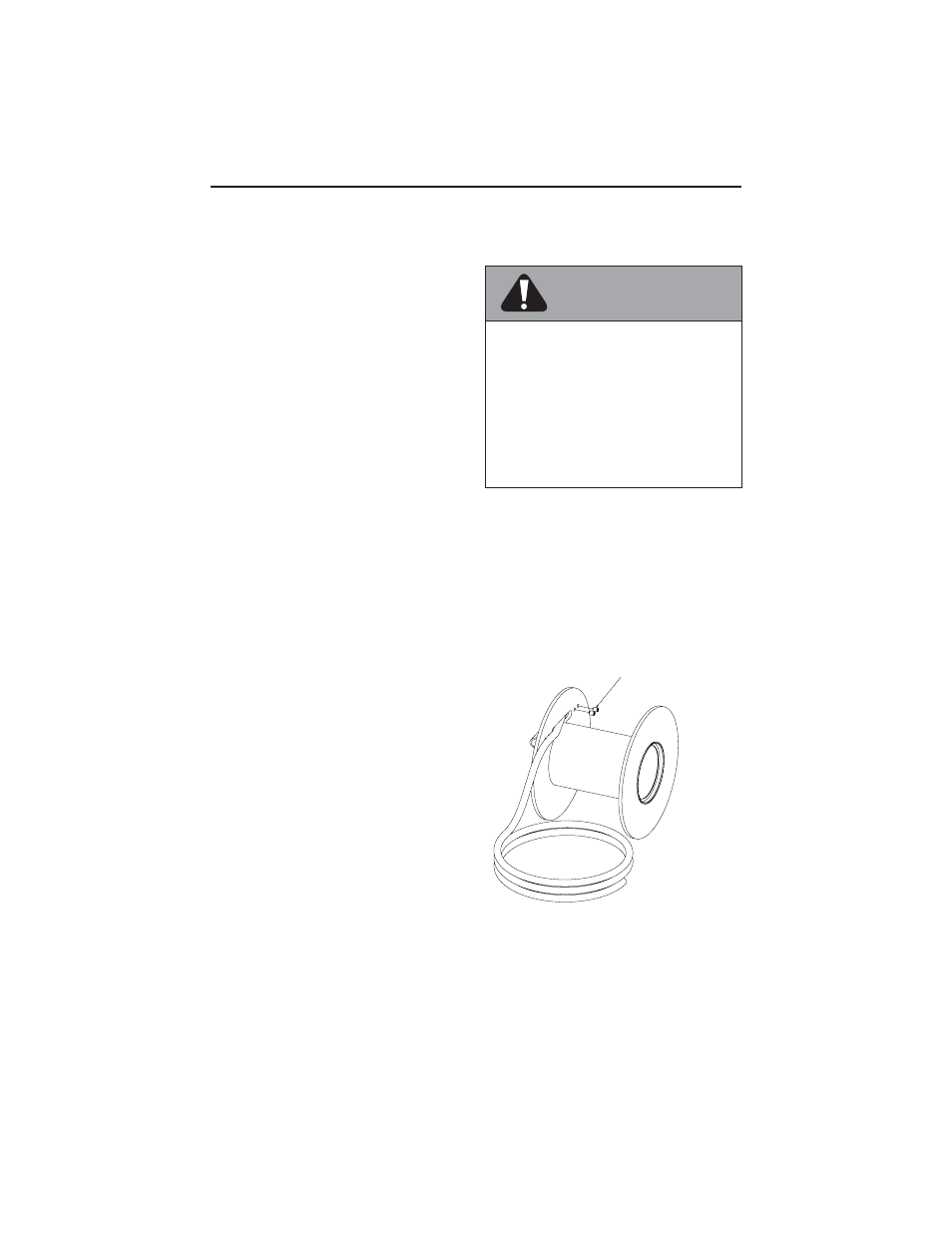

VITI DI FERMO
Ancoraggio della fune metallica al tamburo
