Kapitel 2
Anschlüsse

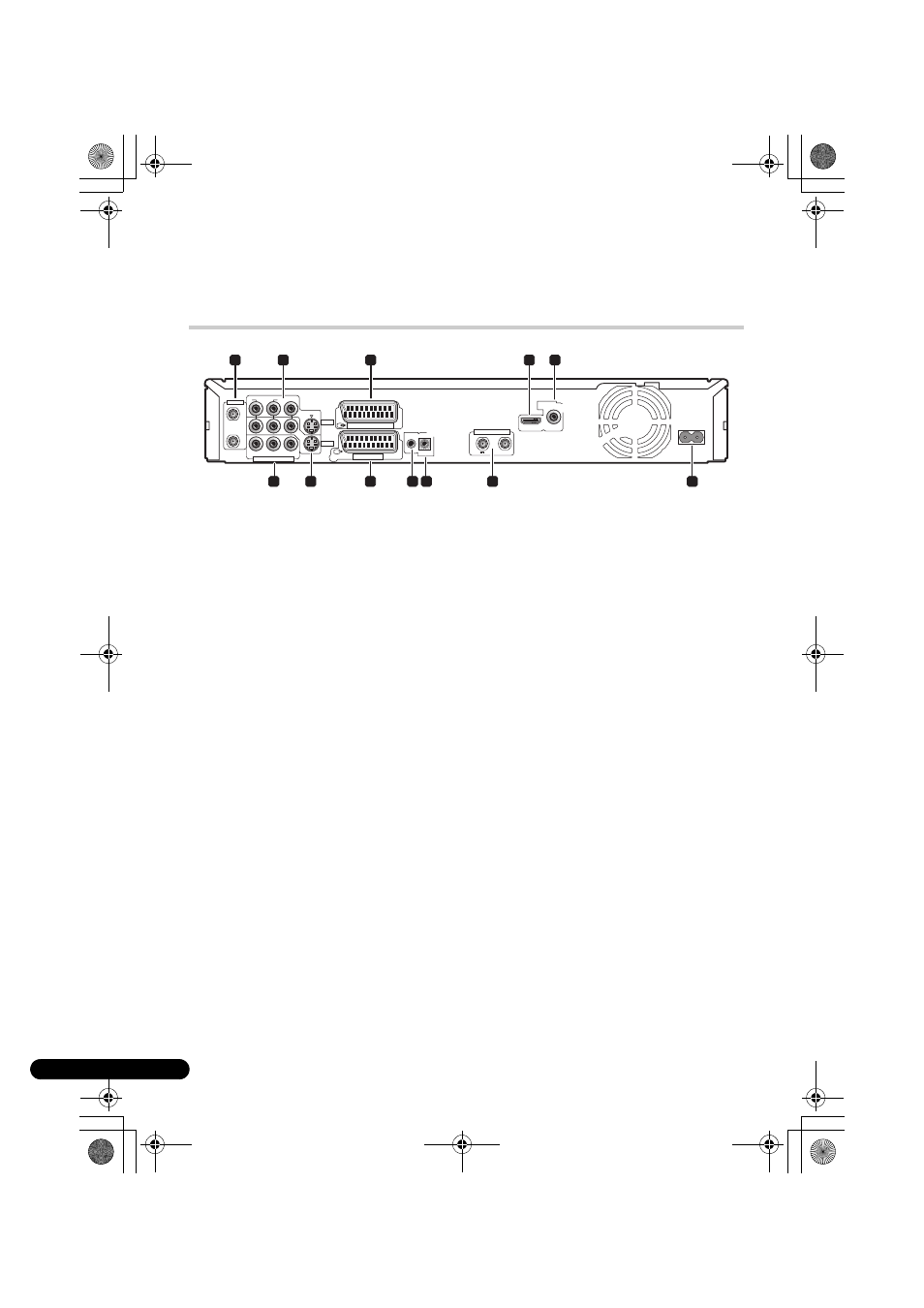

Anschlüsse an der Rückwand
1
ANTENNA IN (RF IN)/OUT
Schließen Sie Ihre TV-Antenne an die Buchse
ANTENNA IN (RF IN) an. Das Signal wird zur
Buchse ANTENNA OUT weitergeleitet, an die
Sie Ihr Fernsehgerät anschließen.
2
INPUT 3
Analoge Stereo-Audioeingänge, Video- und
S-Videoeingänge für den Anschluss an einen
Videokassettenrecorder oder eine andere
Signalquelle.
3
AV2 (INPUT 1/DECODER) AV-Buchse
Audio/Video-SCART-Ein-/Ausgangsbuchse für
den Anschluss an einen Videorecorder oder
ein anderes Gerät mit SCART-Buchse. Der
Eingang akzeptiert Video-, S-Video- und RGB-
Signale. Angaben zur Einrichtung finden Sie
unter AV2/L1 In auf Seite 127.
4
HDMI OUT
HDMI-Ausgang für die qualitativ hochwertige
Audio- und Video-Wiedergabe.
5
DIGITAL AUDIO OUT (COAXIAL)
Koaxiale digitale Audiobuchse zum Anschluss
eines AV-Verstärkers/Receivers, Dolby Digital/
DTS/MPEG-Decoders oder eines anderen
Geräts mit Digitaleingang.
6
COMPONENT VIDEO OUT
Ein Videoausgang, der hochqualitative Signale
an ein Fernsehgerät oder einen Monitor mit
Komponenten-Videoeingang liefert.
7
OUTPUT
Analoge Stereo-Audioausgänge, Video- und
S-Videoausgänge für den Anschluss an ein
Fernsehgerät oder einen AV-Verstärker/
Receiver.
8
AV1 (RGB)-TV AV-Buchse
Audio/Video-SCART-Ausgangsbuchse für den
Anschluss an ein Fernsehgerät oder ein
anderes Gerät mit SCART-Buchse. Der
Videoausgang ist zwischen Video, S-Video und
RGB umschaltbar. Angaben zur Einrichtung
finden Sie unter AV1 Out auf Seite 126.
9
G-LINK™
Dient zum Anschluss des mitgelieferten
G-LINK™-Kabels, das eine GUIDE Plus+™
Steuerung eines externen Satellitenreceivers
usw. ermöglicht.
10 CONTROL IN
Dient zur Steuerung dieses Recorders über
den Fernbedienungssensor eines anderen
Pioneer-Geräts, das mit einer CONTROL OUT-
Buchse ausgestattet ist und das Pioneer-
Zeichen
trägt. Verbinden Sie die Buchse
CONTROL OUT des anderen Geräts über ein
Ministeckerkabel mit der Buchse CONTROL IN
dieses Recorders.
