20
Ge
2
Verbinden Sie die AV-Buchse AV1 (RGB)-
TV über ein SCART-Kabel (nicht mitgeliefert)
mit einer SCART-AV-Buchse Ihres
Fernsehgeräts.
Dadurch sind Sie in der Lage, Discs
wiederzugeben.
3
Verbinden Sie die AV-Buchse AV2
(INPUT 1/DECODER) über ein weiteres
SCART-Kabel mit einer SCART-AV-Buchse
Ihres Decoders.
Dadurch sind Sie in der Lage, gescrambelte
Fernsehkanäle aufzuzeichnen.

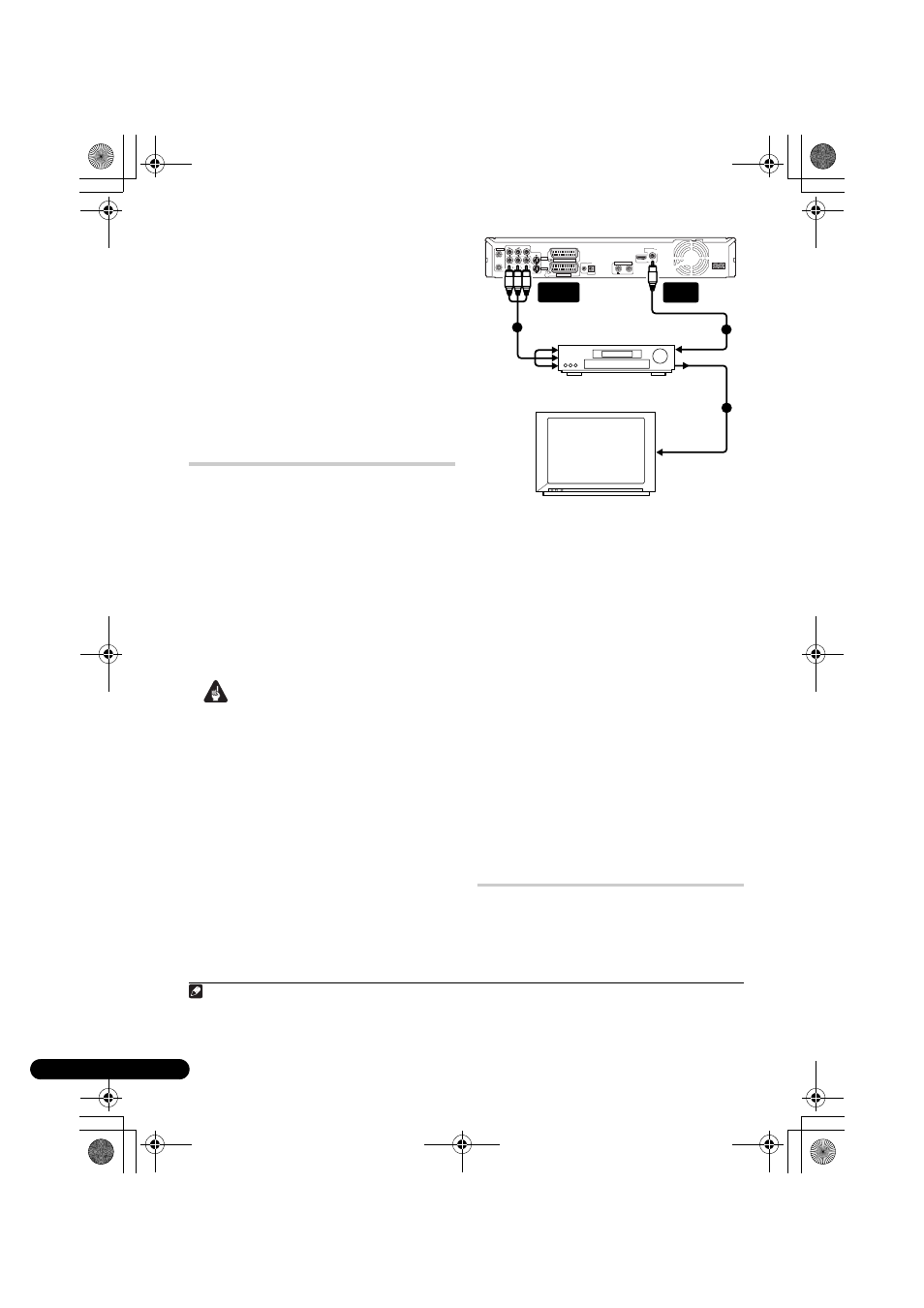

Anschluss an einen
AV-Verstärker/Receiver
Um Mehrkanal-Surroundklang genießen zu
können, müssen Sie diesen Recorder über den
koaxialen Digitalausgang mit einem
AV-Verstärker/Receiver verbinden.
Zusätzlich zur digitalen Verbindung empfehlen
wir, auch die analogen Stereoanschlüsse zu
verwenden, um mit allen Discs und
Signalquellen kompatibel zu sein.
Außerdem sollten Sie einen Videoausgang mit
Ihrem AV-Verstärker/Receiver verbinden.
Verwenden Sie dazu den normalen
Videoausgang (wie hier gezeigt) oder den
S-Videoausgang.
Wichtig
• Wenn Sie den Recorder nicht richtig auf
Ihren AV-Verstärker/Receiver abstimmen,
sind über die Lautsprecher u.U.
Störgeräusche zu hören (siehe Audio Out
auf Seite 128).
• Bei Betrachtung von D.TV wird nur lineares
PCM-Audio von der koaxialen digitalen
Ausgangsbuchse ausgegeben.
• Schließen Sie diesen Recorder nicht ‘über’
Ihren Videorecorder mit A/V-Kabeln an Ihr
Fernsehgerät an. Schließen Sie ihn immer
direkt an Ihr Fernsehgerät an.
1
Anschluss der Fernsehantenne an den
Recorder und das Fernsehgerät.
Einzelheiten finden Sie unter Anschluss einer
Fernsehantenne auf Seite 15.
Dadurch sind Sie in der Lage, Fernsehkanäle
anzuschauen und aufzuzeichnen.
2
Verbinden Sie die DIGITAL AUDIO OUT
(COAXIAL) -Buchse dieses Recorders mit
einem koaxialen Digitaleingang an Ihrem
AV-Verstärker/Receiver.
Sie können dann Mehrkanal-Surroundklang
hören.
3
Verbinden Sie die analogen Buchsen
AUDIO OUTPUT und VIDEO OUTPUT dieses
Recorders mit einem analogen Audio- und
Videoeingang Ihres AV-Verstärkers/
Receivers.
4
Verbinden Sie den Videoausgang des
AV-Verstärkers/Receivers mit dem
Videoeingang Ihres Fernsehgeräts.
Anschluss mithilfe eines
HDMI-Kabels
Monitore oder Bildschirme
1
mit HDMI- oder
DVI-Unterstützung
2
können über ein HDMI-
Kabel (nicht im Lieferumfang enthalten) mit
diesem Recorder verbunden werden.
Hinweis
1 Der HDMI-Videoausgang dieses Recorders bietet folgende Pixelauflösungen (vom TV-Format abhängig):
NTSC (720 x 480i/p, 1280 x 720p, 1920 x 1080i/p) und PAL (720 x 576i/p, 1280 x 720p, 1920 x 1080i/p). Wenn Ihr
Bildschirm diese Auflösungen nicht unterstützt, wird das Bild möglicherweise nicht richtig wiedergegeben.
2 Je nach der angeschlossenen Komponente erfolgt die Signalübertragung bei Verwendung einer DVI-Verbindung
möglicherweise nicht ordnungsgemäß.
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
ANTENNA(DIGITAL)
IN
OUT
5 V
30 mA
OUTPUT
Fernsehgerät
AV-Verstärker/
Receiver
3
2
4
AUDIO/VIDEO
OUTPUT
DIGITAL
AUDIO OUT
Zum Audio-/Videoeingang
Zum digitalen Eingang
Zum Videoeingang
Vom
Videoausgang
