18
Ge

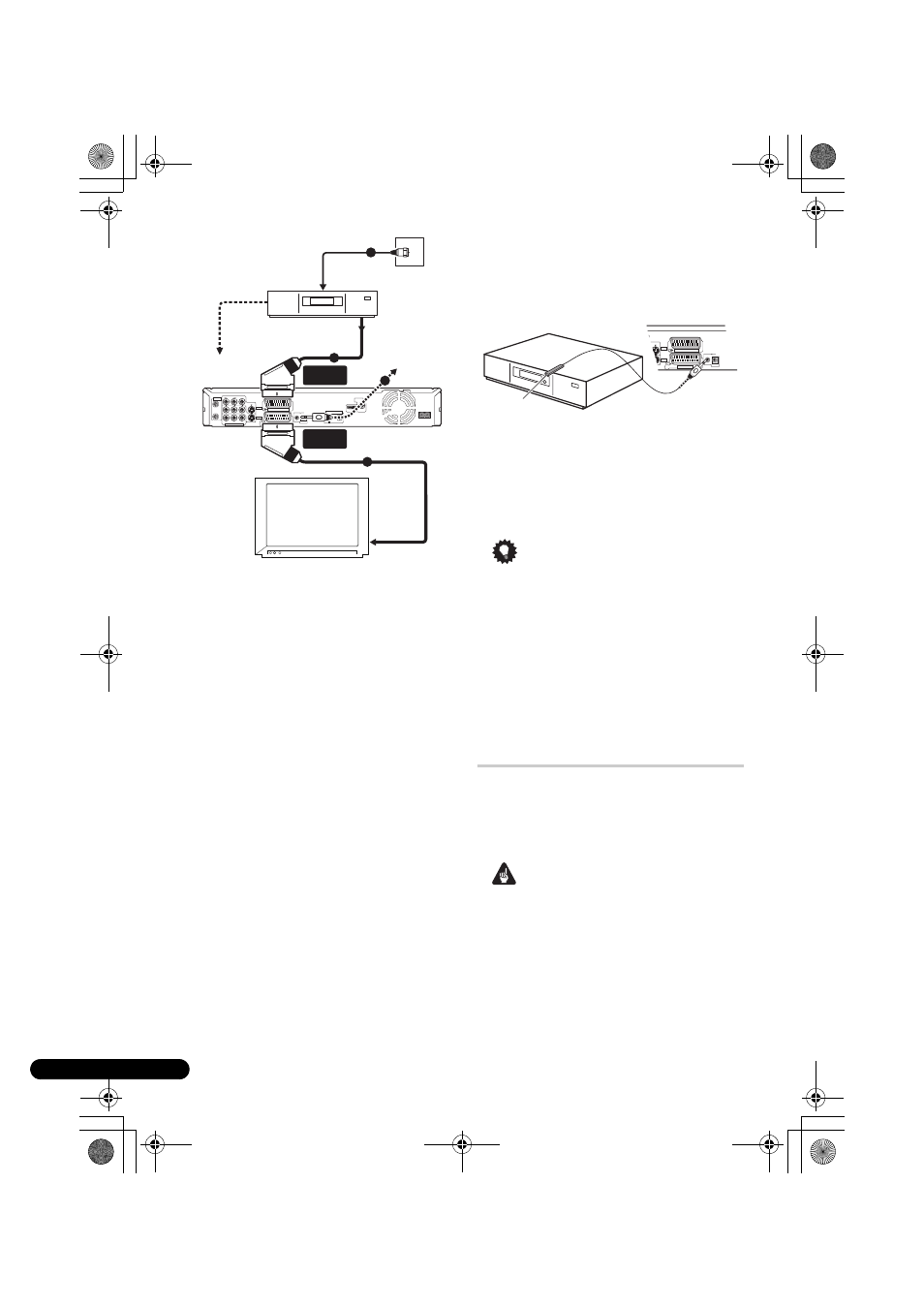

1 Schließen Sie die HF-Antennenkabel
gemäß der Abbildung an.
Unter Anschluss einer Fernsehantenne auf
Seite 15 finden Sie weitere Informationen zum
HF-Antennenanschluss, auch von diesem
Recorder zu Ihrem Fernsehgerät.
2
Verbinden Sie die AV-Buchse AV1
(RGB)-TV über ein SCART-Kabel (nicht
mitgeliefert) mit einer SCART-AV-Buchse
Ihres Fernsehgeräts.
Dadurch sind Sie in der Lage, Discs
wiederzugeben.
3
Verbinden Sie die AV-Buchse AV2
(INPUT 1/DECODER) über ein weiteres
SCART-Kabel mit einer SCART AV-Buchse
an Ihrem Kabelreceiver/Satellitenreceiver.
Dadurch sind Sie in der Lage, gescrambelte
Fernsehkanäle aufzuzeichnen.
4
Stecken Sie das mitgelieferte G-LINK™-
Kabel in die G-LINK™-Buchse.
Dies ermöglicht die Steuerung des Tuners im
externen Receiver mit dem GUIDE Plus+™
System.
Verlegen Sie das G-LINK™-Kabel so, dass das
vom IR-Sendeelement am Kabelende
abgegebene Steuersignal den IR-Empfänger
Ihres Kabelreceivers/Satellitenreceivers
erreicht (siehe Abbildung).
Wenn Sie nicht wissen, wo auf der Frontplatte
sich der IR-Empfänger befindet, schlagen Sie
bitte in der Anleitung Ihres Kabel-/
Satellitenreceivers nach. Alternativ können Sie
auch die Fernbedienung an verschiedenen
Stellen dicht vor den Tuner halten, um zu
ermitteln, an welcher Stelle der Tuner reagiert.
Tipp
• Dieser Recorder besitzt eine ‘über’-
Funktion, die es Ihnen gestattet, ein
Fernsehprogramm vom eingebauten TV-
Tuner dieses Recorders aufzuzeichnen,
während Sie ein Videoband auf Ihrem
Videorecorder abspielen (Um diese
Funktion im Bereitschaftsmodus des
Recorders zu benutzen, muss Power Save
auf Off eingestellt sein — siehe Power Save
auf Seite 122).
Anschluss eines externen
Decoders (1)
Wenn Sie einen externen, dedizierten Decoder
für Ihren Satelliten- oder Kabeltuner besitzen,
verwenden Sie das auf dieser Seite
beschriebene Anschlussverfahren. Zum
Anschließen des G-LINK™-Kabels siehe oben.
Wichtig
• Schließen Sie Ihren Decoder nicht direkt
an diesen Recorder an.
• Die Informationen vom Decoder (z.B. in
Bezug auf Gebührenfernsehdienste) sind
nur dann sichtbar, wenn dieser Recorder
ausgeschaltet (im Bereitschaftsmodus) ist.
• Damit Timeraufnahmen auf diesem
Recorder einwandfrei funktionieren, muss
der Videorecorder/Satellitenreceiver/
Kabeltuner während der Aufnahme
ebenfalls eingeschaltet sein.
AC IN
DIGITAL AUDIO OUT
COAXIAL HDMI OUT
CONTROL
G-LINK IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO AUDIO L R
INPUT 3
COMPONENT VIDEO OUT Y P B P R
ANTENNA IN
OUT
ANTENNA(DIGITAL) IN OUT
5 V 30 mA
OUTPUT
Fernsehgerät
Satellitenschüssel-/
Antennen-/
Kabelfernseh-Anschluss
Kabel-/Satellitenreceiver
Zum Antenneneingang
des Recorders
1
2
3
Zum SCART AV-
Anschluss
AV2 (INPUT 1/
DECODER)
AV1 (RGB) - TV
Von Antennenausgang
Zum Antenneneingang
4
Von SCART AV-
Anschluss
CONTROL
G-LINK IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
O
INPUT 3
OUTPUT
G-LINK-Kabel
