23
Ge
Kapitel 3
Bedienungselemente und
Anzeigen

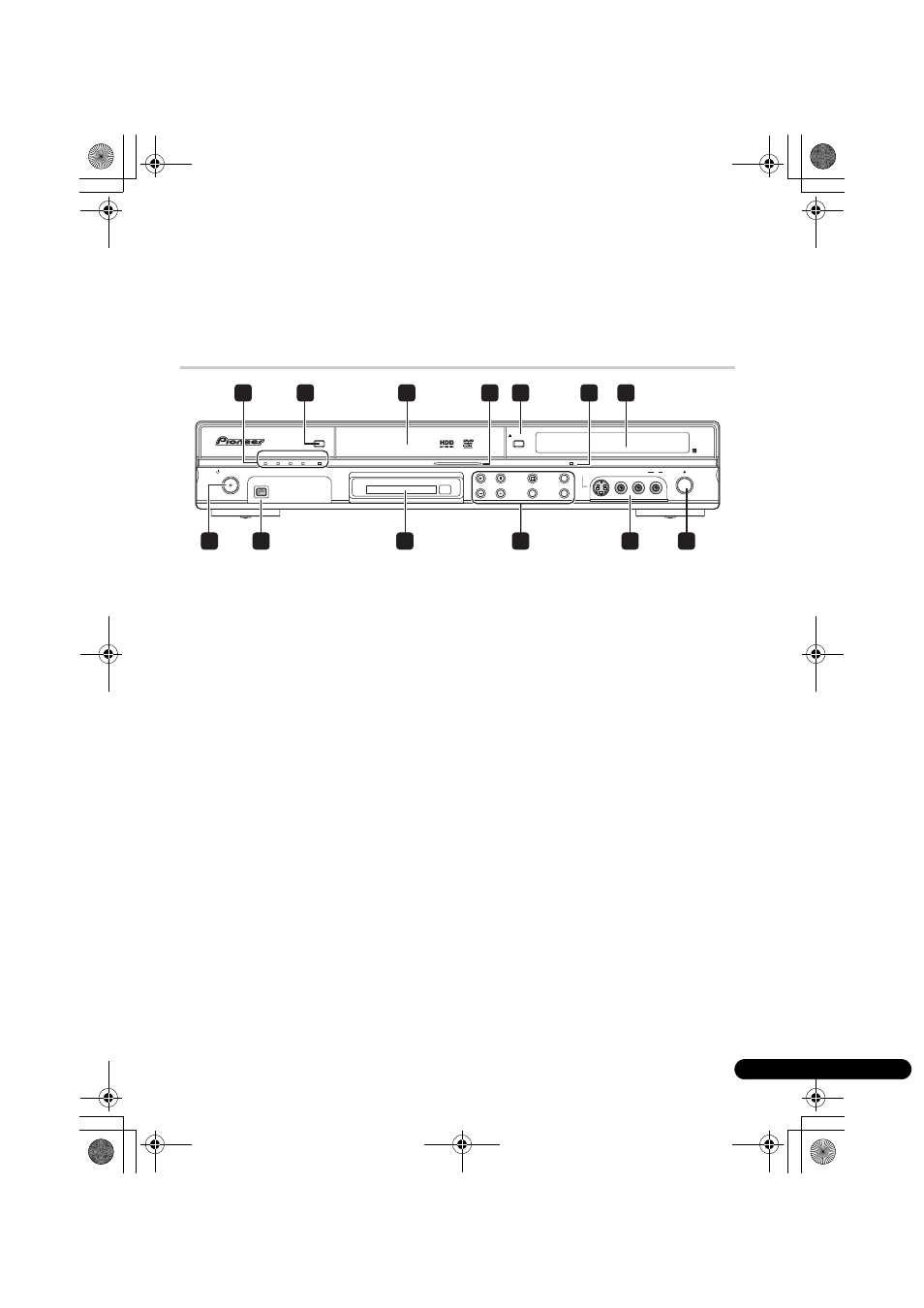

Frontplatte
1 A.TV-Anzeige
Leuchtet, wenn analoges Fernsehen
ausgewählt wird.
D.TV-Anzeige
Leuchtet, wenn digitales Fernsehen
ausgewählt wird.
PLTV-Anzeige
Leuchtet während der Aufnahme mit der
Funktion Pause Live TV.
DivX-Anzeige
Leuchtet während DivX-Wiedergabe.
COPY-Anzeige
Leuchtet, wenn der Kopiervorgang läuft.
2 HDD/DVD
Drücken, um zwischen HDD und DVD für
Aufnahme und Wiedergabe umzuschalten.
3
Disclade
4 HDD-/DVD-Anzeige
Die Anzeige leuchtet blau, wenn die Festplatte
(HDD) ausgewählt ist und orange, wenn das
DVD-Laufwerk ausgewählt ist.
5
 OPEN/CLOSE
Drücken Sie diese Taste, um die Disclade
aus-/einzufahren.
6
HDMI-Anzeige
Leuchtet auf, wenn der Recorder mit einer
HDMI (HDCP)-kompatiblen Komponente
verbunden ist.
7
Frontplattendisplay und IR-
Fernbedienungssensor
Einzelheiten finden Sie unter Anzeige auf
Seite 25.
8
 STANDBY/ON
Drücken Sie diese Taste, um den Recorder ein-
bzw. in den Bereitschaftsmodus zu schalten.
9
Eingänge auf der Frontplatte
Weitere Informationen hierzu finden Sie unter
Anschlüsse an der Frontplatte auf Seite 15.
10 COMMON INTERFACE-Steckplatz
Steckplatz für CA-Modul und Smart-Card zum
Decodieren verschlüsselter D.TV-Kanäle.
Siehe Common Interface auf Seite 24.
HDD/DVD
DivX COPY HDMI
OPEN/CLOSE
STANDBY/ON DV IN
CH INPUT
SELECT
STOP REC ONE TOUCH COPY
INPUT 2 VIDEO S-VIDEO L(MONO) R AUDIO REC
A.TV/D.TV
COMMON INTERFACE
PLTV D.TV A.TV
7 3 5 6 2 4
12 9 8 9 10 11
1
